밖으로 포탄: | 알루미늄 합금 | 단면도 지역: | 0.1-0.15mm ² |
---|---|---|---|
표준: | MIL-DTL-83513 | 현재 등급: | 3A |
접촉 유형: | 마이크로 강선전도 핀, 금 도금 | 제품 이름: | J30JM, D 이하 Mirco-D, MDM |
유형: | 저장소 | 철사: | 색으로 구분하는 |
접촉: | 9 Pin | Palting: | 금 도금 |
하이 라이트: | 직사각형 j30j 연결관,마이크로 d 연결관 |

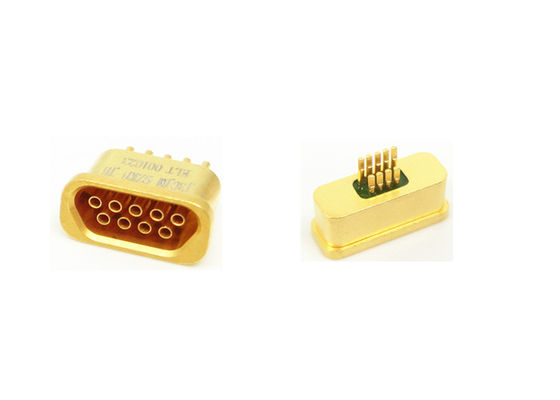

신비한 물개 9 Pin 접촉 도금되는 금을 가진 마이크로 D 직사각형 J30JM 시리즈 연결관

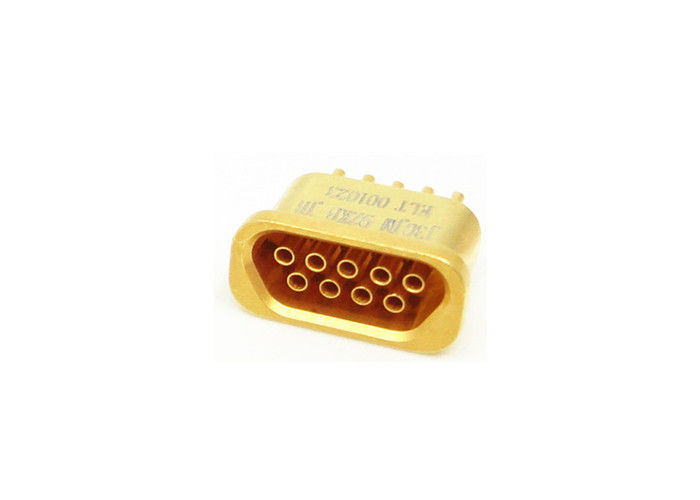

J30JM 마이크로 직사각형 암 커넥터는 유리에 있는 유전체를 가진 신비한 소켓이고 간격 1.27mm를 접촉합니다. 끝 종료 작풍을 위해, 그들은, 또는 PCB에 직접 납땜해 부분적인 지역 Φ0.1-0.15mm2를 가진 철사에 좋습니다. 이 연결관은 신비한 바다표범 어업이 요구되는 조건을 위해 독점적으로 디자인됩니다. 그들에는 소형, 경량, 믿을 수 있는 연결, 우수한 전자기 보호 효과, 진동 및 충격 저항 등의 특성이 있습니다.
접촉 배열(Pin 삽입의 얼굴 전망) |
1개는, 일반적인 연결관 6개의 subfamilies를 포함합니다: 접촉 연결관, 땜납 접촉 연결관, 인라인 접촉을 주름을 잡으십시오
PCB N를 위해, PCB N-J의 PCB W의 PCB W-J를 위한 정각 접촉을 위한 정각 접촉을 위한 인라인 접촉.
2개, J30J-9TJL는, “TJ” 의미합니다 “마개”를
정격 전압: 100V
현재 등급: 3A
Hermecity: ≤1.01 x 10E-09 Pa·m ³ /s
접촉 저항: ≤10MΩ
절연 저항: ≥ 1000 MΩ
절연성 반항 전압: 300V
내구성: 500 주기
환경 온도: -55℃ ~ + 125℃
상대 습도: 95%까지 +40℃
진동: 10Hz~ 2000Hz 196m/S ²
총 가속도 RMS: 23.1G
충격: 735m/S ²
외부 차원 그림 |
모형 아니. | L | L1 | 짝지어주는 마개 | 주 |
J30JM-9ZK | 9.2 | 8.2 | J30JB-9TJ | 1. ZK=Socket /Female (저장소) 2. TJ=Pin /Male (마개)
3. M=Hermetic
4. 접촉 배치 포탄 크기:
--9,15,21,25,31,37
5. JH=Bonding 표면
|
J30JM-9ZK-JH | 9.2 | 8.2 | J30JB-9TJ | |
J30JM-15ZK | 13 | 12 | J30JB-15TJ | |
J30JM-15ZK-JH | 13 | 12 | J30JB-15TJ | |
J30JM-21ZK | 16.8 | 15.8 | J30JB-21TJ | |
J30JM-21ZK-JH | 16.8 | 15.8 | J30JB-21TJ | |
J30JM-25ZK | 19.3 | 18.3 | J30JB-25TJ | |
J30JM-25ZK-JH | 19.3 | 18.3 | J30JB-25TJ | |
J30JM-31ZK | 23.2 | 22.2 | J30JB-31TJ | |
J30JM-31ZK-JH | 23.2 | 22.2 | J30JB-31TJ | |
J30JM-37ZK | 26.9 | 25.9 | J30JB-37TJ | |
J30JM-37ZK-JH | 26.9 | 25.9 | J30JB-37TJ |
신청:
- 항공 전자 공학, 레이다
- 미사일과 지도 체계
- 내장된 장비
- 통신 체계
- 항해 체계
- 연구소
- 의학 신청
- 케이블을 달 것이다 케이블
- 케이블에 널
- 케이블에 산 (SMT) 지상 널
특징:
-- 소결된 유리에 의해 신비하게 밀봉해
-- 접촉 간격: 1.27 mm (0.05")
-- 철사 크기: ² 0.1-0.15 mm
-- 1의 2 익지않는 선택권
-- 9-37의 접촉
-- 공간과 무게 저축.
-- 충격과 진동에 우수한 저항.
-- 끝은 PCB에 직접 납땜될 수 있습니다
유형:
- J30J 시리즈
- J30JM (신비한) 시리즈
- J30 (플라스틱) 시리즈
- J50J 시리즈
- J55A 시리즈
- J55AM (신비한) 시리즈
- J56J 시리즈
주:
우리는 Miro-D J30J 시리즈 연결관의 1000가지의 유형 이상 당신의 요구를 가진 경기가 아닌 경우에, pls 연락합니다 저희에게 공급해서 좋습니다.
