| 제품 이름: | BNC RF 코넥타 | 도금: | 니켈은 도금처리했습니다 |
|---|---|---|---|
| 내구성: | 500이지 사이클 | 접촉물질: | 놋쇠, 베쿠 |
| 소재: | 금속 | 설계 표준 :: | IEC 60169-8 |
| 종류: | 일직선 | 성별: | 여성 |

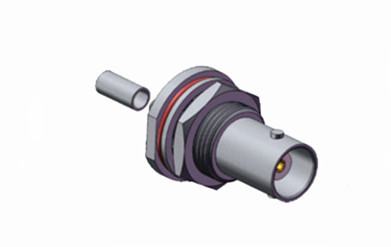

BNC 방수 여성 방벽 크림 타입 커넥터로 습한 환경에서 신뢰할 수 있는 RF 연결을 보장
BNC 커넥터 (Bayonet Neill 커넥터, BNC 커넥터, Bayonet Neill-Concelman 커넥터) 는 코아시얼 케이블에 사용되는 작고 빠른 연결/절단 RF 커넥터이다.여성 연결 장치 에 두 개의 대검 톱니가 있으며, 연결 견과류 의 1/4 회전 만으로 연결 될 수 있다. BNC 커넥터는 RG-58, 59, RG-179, RG-316와 같은 미니어처에서 서브미니어처 동축 케이블을 종료하는 데 이상적입니다. 그들은 일반적으로 라디오, 텔레비전,그리고 다른 전파 전자 장비, 테스트 도구, 비디오 신호, 그리고 한때 10BASE2 컴퓨터 네트워크의 인기있는 커넥터였습니다.BNC 커넥터는 50Ohm 또는 75Ohm의 케이블의 특성적 임피던스와 일치하도록 설계되었습니다.그들은 모니터, LAN, 통신 장치 및 테스트 장비와 같은 낮은 마이크로 웨브 주파수 응용 프로그램에서 잘 작동합니다.BNC 커넥터 짝짓기 위해 bayonet 구조 결합을 가지고 있으며 MIL-C-39012/16-24l에 따라 개발되었습니다해외에서 같은 유형의 커넥터와 교환 할 수 있으며 빠른 연결과 해제 기능을 제공합니다. 라디오 장비 및 기기의 동축 케이블을 연결하는 데 사용됩니다.
사양
| 전기 특성 | ||
| 임페던스 | 50오프 | |
| 주파수 범위 | DC~4GHz | |
| 가등전압 | 500 VRMS (해수면 최대) | |
| 다이엘렉트릭스 전압 저항 | 1500 VRMS (최대 해수면) | |
| 단열 저항 | ≥5000MΩ | |
| 접촉 저항 | 외부 선도자 | ≤2.0mOhm |
| 중앙 지휘자 | ≤0.5mOhm | |
| VSMR | ≤1.3 | |
제품 세부 사항:
| 재료 및 기계적 특성 | |||
| 중앙 지휘자 | 남성/플러그 | 금속 | 금으로 칠한 |
| 여성/소켓 | 스나-P 청동 | 금으로 칠한 | |
| 탄력성 접촉 | 베릴륨 청동 | 니켈 접착 | |
| 셸 / 하우징 | 구리, 스테인리스 스틸 | 니켈 접착 | |
| 단열기 | PTFE | ||
| 밀폐 반지 | 실리콘 고무 | ||
| 내구성 | 500회 | ||
| RoHS 준수 | 네 |
| 짝짓기 순환 | 500주기 |
| 연락처 유지 | 10N 분 |
| 케이블 유지 | 100N 분 |
| 짝짓기 힘 | 0.58N 최대 |
| 부착력 해제 | 0.6 N 최대 |
환경 사양:
| 작동 온도 | -45 ~ +155도C |
| IP 등급 (짝) | IP67 |
특징:
저렴하고 고품질입니다.
DC에서 4GHz까지 낮은 반사율의 광대역 성능
50오엄의 저항력
빠르고 쉬운 스냅-온 짝짓기
다양한 소형 RG 유연 반 딱딱한 동축 케이블과 호환됩니다.
BNC 커넥터는 직각, 직각, 방벽, 2홀 패널, 4홀 패널 또는 마운트리스 버전으로 제공됩니다.
산업 표준 케이블에 연결하여 인쇄 회로 보드 장치로 사용할 수 있습니다.
일관성 있는 성능을 보장합니다.
적용:
* 컴퓨터/LAN
* 라디오/CCTV
* 광대역
* 기기
* 안테나
* 통신
* 컴퓨터
* 고속 케이블 모덤
* 방송
* 비디오 시스템
* 자동차
* 통신
* 무선 산업
* 측정 장비
* 기지국
참고:
우리는 10,000종류의 상호 연결 제품을 가지고 있습니다. (BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP 등.)귀하의 세부 정보를 저희에게 문의하시기 바랍니다..
