제품 상세 정보:
결제 및 배송 조건:
|
| 제품 이름: | BNC RF 코넥타 | 도금: | 니켈은 도금처리했습니다 |
|---|---|---|---|
| 내구성: | 500이지 사이클 | 접촉물질: | 놋쇠, 베쿠 |
| 소재: | 금속 | 설계 표준 :: | IEC 60169-8 |
| 종류: | 직각 | 성별: | 남자 / 여성 |

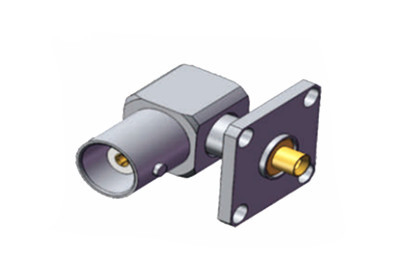

BNC 여성 오른쪽 앵글 플랜지 마운트 RF 커넥터 2# 반 유연/반 딱딱 케이블
BNC 커넥터, 또한 Bayonet Neill로도 알려져 있습니다. BNC 커넥터, 또한 Bayonet Neill-Concelman 커넥터로도 알려져 있으며, 동축 케이블에 사용되는 작고 빠른 RF 커넥터입니다.여성 연결 장치 에 두 개의 대검 톱니가 있으며, 연결 견과류 의 1/4 회전 만으로 연결 될 수 있다. BNC 커넥터는 특히 RG-58, 59, RG-179, RG-316와 같은 미니어처에서 서브미니어처 동축 케이블을 종료하는 데 적합합니다. 그들은 라디오, 텔레비전,그리고 다른 전파 전자 장비, 테스트 도구, 비디오 신호, 그리고 한때 10BASE2 컴퓨터 네트워크에 인기있는 선택이었다.BNC 커넥터는 케이블의 특성적 임피던스 50 오프 또는 75 오프에 일치하도록 설계되었습니다.그것은 모니터, LAN, 통신 장치 및 테스트 장비 등 낮은 마이크로파 주파수 응용 프로그램에서 잘 작동합니다.그들은 MIL-C-39012/16-24l에 따라 개발 된 바요넷 구조 결합을 가지고 있습니다. 그들은 해외의 같은 유형의 커넥터와 교환 될 수 있습니다.라디오 장비 및 기기의 동축 케이블 연결에 사용됩니다..
사양
| 전기 특성 | ||
| 임페던스 | 50오프 | |
| 주파수 범위 | DC~4GHz | |
| 가등전압 | 500 VRMS (해수면 최대) | |
| 다이엘렉트릭스 전압 저항 | 1500 VRMS (최대 해수면) | |
| 단열 저항 | ≥5000MOhm | |
| 접촉 저항 | 외부 선도자 | ≤2.0mOhm |
| 중앙 지휘자 | ≤0.5mOhm | |
| VSMR | ≤1.3 | |
제품 세부 사항:
| 재료 및 기계적 특성 | |||
| 중앙 지휘자 | 남성/플러그 | 금속 | 금으로 칠한 |
| 여성/소켓 | 스나-P 청동 | 금으로 칠한 | |
| 탄력성 접촉 | 베릴륨 청동 | 니켈 접착 | |
| 셸 / 하우징 | 구리, 스테인리스 스틸 | 니켈 접착 | |
| 단열기 | PTFE | ||
| 밀폐 반지 | 실리콘 고무 | ||
| 내구성 | 500회 | ||
| RoHS 준수 | 네 |
| 짝짓기 순환 | 500주기 |
| 연락처 유지 | 10N 분 |
| 케이블 유지 | 100N 분 |
| 짝짓기 힘 | 0.58N 최대 |
| 부착력 해제 | 0.6 N 최대 |
환경 사양:
| 작동 온도 | -45 ~ +155도C |
| IP 등급 (짝) | IP67 |
특징:
적용:
* 컴퓨터/LAN
* 라디오/CCTV
* 광대역
* 기기
* 안테나
* 통신
* 컴퓨터
* 고속 케이블 모덤
* 방송
* 비디오 시스템
* 자동차
* 통신
* 무선 산업
* 측정 장비
* 기지국
참고:
우리는 10,000종류의 상호 연결 제품을 가지고 있습니다. (BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP 등.)귀하의 세부 정보를 저희에게 문의하시기 바랍니다..
담당자: Elite
전화 번호: +8618437926277
