제품 상세 정보:
결제 및 배송 조건:
|
| 제품 이름: | N 유형 RF 동축 커넥터 | 도금: | 금으로 접힌/니켈로 접힌 |
|---|---|---|---|
| 임페던스: | 50Ω | 주파수 범위: | DC~11GHz |
| 모델: | N-KB3A | 성별: | 여성 |
N형 커넥터는 좋은 진동 방지 능력과 전기적 특성을 갖춘 가 threaded coupling coaxial 커넥터이며, 일반적인 주파수 범위는 11GHz까지입니다.우리의 주파수 범위는 18GHz까지그들은 다양한 유형의 RF 케이블에 적합하며 항공, 항공우주, 레이더, 마이크로 웨브 및 디지털 통신, 테스트 및 측정 도구 등에서 일반적으로 사용됩니다.우리는 고객의 다른 요구 사항에 따라 다양한 N형 커넥터와 어댑터를 사용자 정의 할 수 있습니다.
사양
| 전기 특성 | ||
| 임페던스 | 50Ω | |
| 주파수 범위 | DC~11GHz (최대 18GHz) | |
| 가등전압 | 1000VRMS* (최대.해수면) | |
| 다이엘렉트릭스 전압 저항 | 1500VRMS* (최대.해수면) | |
| 단열 저항 | ≥5000MΩ | |
| 중앙 저항 | 외부 선도자 | ≤0.5mΩ |
| 중앙 지휘자 | ≤1.5mΩ | |
| VSWR | ≤1.3 | |
| 재료 및 기계적 특성 | ||
| 중앙 지휘자 | 남성 | 브래스
니켈 접착 |
| 여성 | 광소 청동,
니켈 접착 |
|
| 회복력 있는 접촉 | 광소 금속 | 니켈 접착 |
| 셸 / 하우징 | 금속 스테인레스 스틸 |
니켈 접착 |
| 케이블 클램프 | 금속 | 니켈 접착 |
| 단열기 | PTFE | |
| 가스켓 | 실리콘 고무 | |
| 내구성 | 500 회로 | |

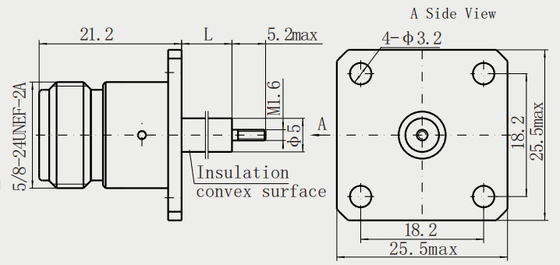

상세 한 그림
응용 프로그램:
N형 커넥터 (N-type connector) 는 RF 동축 커넥터의 일종으로, 주로 동축 케이블을 연결하는 데 사용된다. 이 커넥터는 방수성으로 특징이다.날씨에 견딜 수 있는 설계 및 위치에 잠금하도록 회전할 수 있는 가닥 연결그 중간 크기와 신뢰할 수 있는 디자인은 마이크로파 주파수 신호를 지원하는 가장 초기 커넥터 중 하나입니다.
N형 커넥터의 응용은 광범위한데, 통신 시스템, 레이더 시스템, 라디오 시스템, 그리고 시험 및 측정 기계를 포함하지만 이에 국한되지 않습니다.18GHz까지의 주파수를 처리 할 수있는 능력으로 인해, 그것은 특히 고 주파수 신호를 처리해야하는 장치와 시스템에 적합합니다.
제품 카탈로그
| RF 어댑터 |
| RF 케이블 집합 |
| 유리-금속 밀폐 |
| J30J 시리즈 커넥터 |
| 마이크로 웨이브 회전 관절 |
| 코아시얼 어댑터로 파도 안내 |
| SMA/SSMA RF 커넥터 |
| SMP/SSMP RF 커넥터 |
| MCX/MMCX RF 커넥터 |
| TNC RF 커넥터 |
| N형 RF 커넥터 |
| BNC RF 커넥터 밀리미터 웨브 커넥터 (2.4mm, 2.92mm) |
* 표준 수출 박스
* 고객의 요구에 따라
참고:
우리는 10,000종이 넘는N 타입 커넥터, 당신이 사용하는 커넥터가 발견되지 않으면, 당신의 세부 정보를 저희에게 문의하십시오.이봐요.
