제품 상세 정보:
결제 및 배송 조건:
|
제품 이름: | TNC 알에프 커넥터 | 도금: | 니켈은 도금처리했습니다 |
---|---|---|---|
임페던스: | 50Ω | 설계 표준: | IEC 60169-17 |
접촉물질: | 놋쇠, 베쿠 | 내구성: | 500이지 사이클 |
종류: | 일직선 | 신체: | 적경/직각 |
성별: | 말레 |

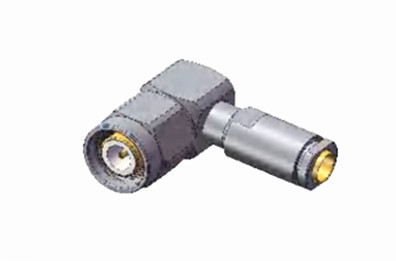

UFB205A를 위한 TNC 남성 오른쪽 각 RF 케이블 커넥터와 비교할 수 없는 연결을 해제
TNC 시리즈 제품은 BNC 커넥터의 스레드 버전으로 설계되었습니다. TNC RF 커넥터는 결합을 위해 나사 스레드를 갖추고 있습니다. 이 미니어처,스레드 된 방수 단위는 일정한 50Ohm 임피던스를 가지고 DC-11GHz에서 작동합니다.. TNC 커넥터에는 두 가지 유형이 있습니다: 표준 및 역극성. 이 저렴한 커넥터는 일반적으로 다이 캐스트 및 폼드 구성 요소를 사용합니다.그 성능은 산업용 제품이나 고품질 제품과 같지 않을 수도 있지만, 이러한 커넥터는 다양한 상업적 응용 프로그램에 사용하기에 이상적입니다. 안테나 연결에 널리 사용됩니다. TNC는 항공, 방위, 통신,그리고 일반 산업 시장역극성 및 75Ohm TNC 또한 사용할 수 있습니다.
사양
전기 특성
|
||||
임페던스
|
50Ω
|
|||
주파수 범위
|
DC~4GHz
|
|||
가등전압
|
2500VRMS (최대 해수면)
|
|||
다이엘렉트릭스 전압 저항
|
750VRMS (해수면 최대)
|
|||
단열 저항
|
≥2000MΩ
|
|||
접촉 저항
|
외부 선도자
|
≤6mΩ
|
||
중앙 지휘자
|
≤1.5mΩ
|
|||
VSMR
|
≤1.3
|
기계 사양
설계 표준 | IEC 60169-17 |
RoHS 준수 | 네 |
센터 연락 종료 | 크림프 |
외부 접촉 종료 | 크림프 |
짝짓기 순환 | 500주기 |
연락처 유지 | 10N 분 |
케이블 유지 | 100N 분 |
짝짓기 힘 | 13최대 0.6N |
부착력 해제 | 13최대 0.6N |
적용:
* 셀룰러 휴대폰
* 기기
* 베이스 스테이션
* 네트워크
* 레이더
* 통신

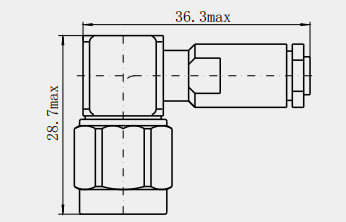

자세한 도면UFB205A를 위한 TNC 남성 오른쪽 각 RF 케이블 커넥터와 비교할 수 없는 연결을 해제:
단위: ((mm)
특징:
참고:
우리는 10,000종이 넘는TNC 커넥터, 당신이 사용하는 커넥터가 발견되지 않으면, 당신의 세부 정보를 저희에게 문의하십시오.이봐요.
