제품 상세 정보:
결제 및 배송 조건:
|
| 주파수 범위: | DC~40GHz | 임페던스: | 50Ω |
|---|---|---|---|
| 글라스: | 7052 7070 | 헤르메시티: | <1> |
| 절연 저항: | ≥2000MΩ | 중간 압력: | 500VRMS* |
| 정격저항전압: | 170VRMS* | 전압 정재파비: | ≤1.3 |

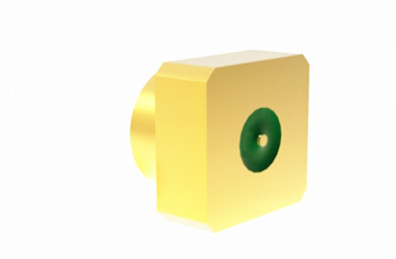

SMP 헤르메틱 밀폐 남성 PCB 마운트 제한된 차단 RF 커넥터 플러그
SMP는 콤팩트, 푸시-온 또는 스냅-커플 RF 코아시얼 커넥터SMP는 작은 크기, 가벼운 디자인을 특징으로 하는 콤팩트, 푸시-온 또는 스냅-커플 RF 코아시얼 커넥터입니다.뛰어난 지진성 성능, 그리고 넓은 운영 대역폭. 그것의 운영 주파수는 최대 30GHz에 도달 할 수 있습니다 (우리의 SMP 커넥터 제품은 심지어 40GHz에 도달 할 수 있습니다),제한된 휴식, 부드러운 구멍 (브레이킹을 포함하여). PCB 장착, 케이블 장착 및 시리즈 내 어댑터는 보드에서 보드, 블라인드 매트,그리고 랙과 패널 응용 프로그램에서 패키지 밀도를 유지하면서그것은 높은 신뢰성 모듈 집중적 인 설치에 적합합니다.
사양
| 전기 특성 | ||
| 임페던스 | 50Ω | |
| 주파수 범위 | DC~40GHz | |
| 가등전압 | 170VRMS* | |
| 단열 저항 | ≥2000MΩ | |
| 다이엘렉트릭스 전압 저항 | 500VRMS* | |
| 중앙 저항 | 외부 선도자 | ≤4mΩ |
| 중앙 지휘자 | ≤26mΩ | |
| VSWR | ≤1.3 | |
| 재료 및 기계적 특성 | ||
| 중앙 지휘자 | 남성 | SN-P 금으로 칠한 청동 |
| 여성 | 금으로 칠한 베릴륨 청동 | |
| 유연한 접촉 | 베릴륨 청동 | 금으로 칠한 |
| 껍질 및 다른 금속 부품 | 금속 스테인레스 스틸 | 금으로 칠한 패시베이션 |
| 단열기 | 유리 합금/PTFE/PEI | |
| 에르메틱 제품 누출률 | 1.01325×10-3Pa·cm3/s | |

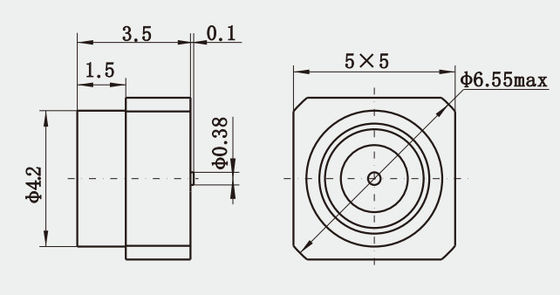

상세 한 그림
특징 과 이점
| 금으로 칠한 |
| 미니어처 |
| DC에서 40GHz |
| 콤팩트 크기 |
| 부착 또는 스냅 커플링 |
| 완전 해제, 제한된 해제 및 부드러운 도어 |
| PCB 및 케이블 마운트 커넥터 |
| 남성과 여성, 직선 및 오른쪽 각 선택 |
| 유연한 케이블과 반직한 케이블을 위한 케이블 장착 버전 |
| 일반형 및 폐쇄형, 플랜지 마운트 & 스레드 인 마운트 선택 |
신청서
여러 인터페이스 형태: SMP 플러그는 세 가지 인터페이스 형태로 제공됩니다: 완전한 휴식, 제한된 휴식 및 부드러운 구멍 (브레이킹을 포함하여).다른 응용 시나리오에 따라 다른 인터페이스 형태를 선택할 수 있습니다..
여러 장착 방법: SMP 커넥터는 다양한 시나리오의 요구를 충족시키기 위해 PCB 장착, 케이블 장착 및 시리즈 내 어댑터와 같은 여러 장착 방법을 제공합니다.
광범위한 응용 분야: SMP 커넥터는 통신, 레이더, 테스트 및 측정, 의료 및 기타 분야에서 널리 사용됩니다.특히 높은 신뢰성 요구 사항이있는 모듈형 집중적 인 설비에 적합합니다..
