제품 상세 정보:
결제 및 배송 조건:
|
| 본체 소재: | 금속 | 임페던스: | 50 오옴 |
|---|---|---|---|
| 색상: | 금은 도금처리했습니다 | 몸체 유형: | 직각 |
| 종류: | SMP 수형 RF 커넥터 | 방법을 탑재하세요: | 블라인드 메이트 |
| 부착 힘: | 45N 맥스 | 이탈 힘: | 9N 민 |

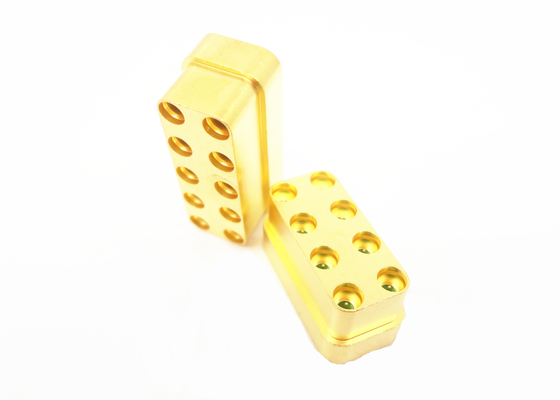

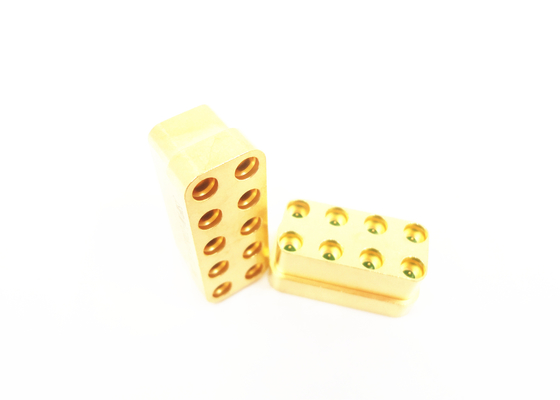

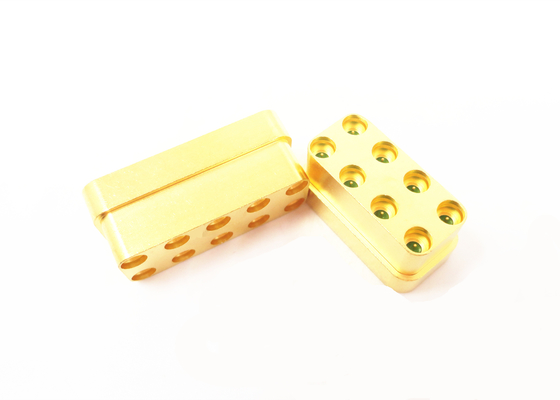

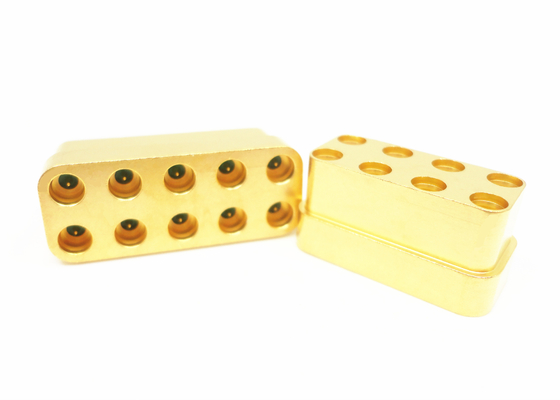

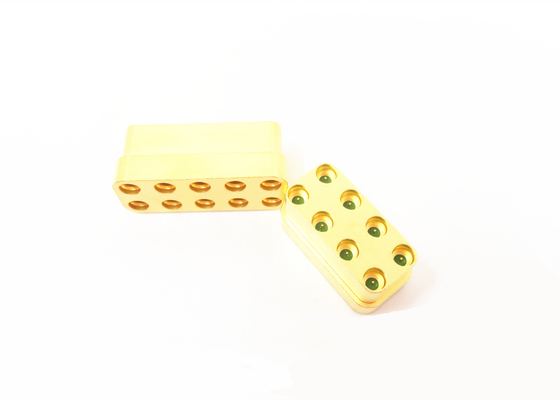

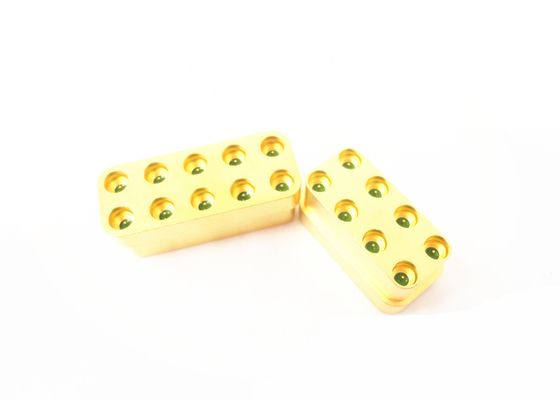

우수한 성능과 신뢰성 프리미엄 SMP 남성 10 위치 RF 커넥터
SMP 커넥터는 푸시인 및 닉인 구성 모두에서 사용할 수있는 다재다능한 커넥터입니다. 인터페이스는 초소형 MMCX 커넥터와 동일한 비율을 공유합니다.가능한 최소 설치 밀도가 4.3mm 중심 거리. 이것은 고밀도 블라인드 짝짓기 응용 프로그램에 이상적입니다. SMP 커넥터는 인쇄 회로 보드 사이의 고밀도 블라인드 짝짓기에 특히 적합합니다.,차시 및 캐비닛. 일반적으로 전체 탈출 / 반 탈출 + 연결 + 광 구멍 구성에서 사용됩니다.
이 카테고리에서 Xi'an Elite Electronic는 최대 주파수 18, 3 및 8GHz의 직각 SMP 커넥터를 제공합니다.이 커넥터는 여성 및 남성 버전 (jack 또는 플러그로) 에서 모두 제공됩니다.또한, 우리는 SMP 직각 커넥터를 제공 합니다. 이는 코아시얼 케이블 어댑터로 코아시얼에서 커넥터 인터페이스로 전환할 때 사용될 수 있습니다.우리의 SMP 직각 커넥터 데이터 시트 PDF 사양은 정확한 CAD 도면을 포함, 차원 및 기타 사양 세부 사항 더 자세한 내용은 저희에게 문의하십시오.
| SMP 커넥터 어댑터의 일반 사양 | ||||
임페던스 | 50Ω | |||
주파수 범위 | DC~40GHz | |||
가등전압 | 170VRMS (해수면) | |||
다이엘렉트릭스 전압 저항 | 500VRMS (해수면) | |||
단열 저항 | ≥5000MΩ | |||
외부 선도자 | 정상≤2.5mΩ, 밀폐 ≤4mΩ | |||
중앙 지휘자 | 정상≤6mΩ, 허르메틱 밀폐 ≤26mΩ | |||
| 주파수 범위 | DC~18GHz | 18~26.5GHz | 26.5~40GHz | |
| 직선 커넥터의 VSWR | ≤1.25 | ≤1.3 | ≤1.4 | |
| 오른쪽 엔젤 커넥터에 대한 VSWR | ≤1.3 | |||
| 어댑터에 대한 VSWR | ≤1.25 | ≤1.3 | ≤1.4 | |
| 다른 VSWR | ≤1.3 | |||
| 중앙 지휘자 | 남성 | 틴 포스포르 브론즈/코바르 합금 | 금으로 칠한 | |
| 여성 | 베릴륨 청동 | 금으로 칠한 | ||
유연한 접촉 | 베릴륨 청동 | 금으로 칠한 | ||
껍질 및 다른 금속 부품 | 금속/베릴륨 청동/코바르 합금/황금 합금, 스테인레스 스틸 비활성화 | |||
단열기 | 유리 합금/PTFE/PEI | |||
유출율 허르메틱 밀폐 연결 장치 | 1.01325×10-3 Pa·cm3 /s | |||
특징:
다채널 SMP 커넥터는 밀도 조립, 매트릭스 안테나, 위성, 군사 레이더 및 항공기 장비와 같은 응용 프로그램에서 널리 사용되는 RF 커넥터의 일종입니다.이 커넥터는 모듈로 구성된 모형용 모형용 모형용 모형용 모형용 모형용 모형용 모형용 모형용 모형용 모형용 모형용 모형용 모형용 모형용 모형용 모형용 모형용 모형용 모형용 모형용 모형용 모형용 모형용 모형용 모형용, 밀집된 시설. 그 주요 특징은:
윤곽
우수한 성능과 신뢰성 프리미엄 SMP 남성 10 위치 RF 커넥터
참고:
우리는 1000종 이상의SMP 여성 남성 어댑터선택, 당신이 사용하는 제품이 발견되지 않으면,
전체 카탈로그를 위해 저희에게 문의하십시오. 사용자 정의 크기가 받아들여집니다.
