제품 상세 정보:
결제 및 배송 조건:
|
| 연결기: | SMP | 제품 이름: | SMP 남자 밀봉 접속기 |
|---|---|---|---|
| 성별: | 말레 | 주파수 범위: | DC~40GHz |
| 임페던스: | 50Ω | 글라스: | 7052 7070 |
| 헤르메시티: | ≤1.01325*10^-3 Pa.cm^3/s | 차단기 유형: | 제한된 멈춤쇠 |

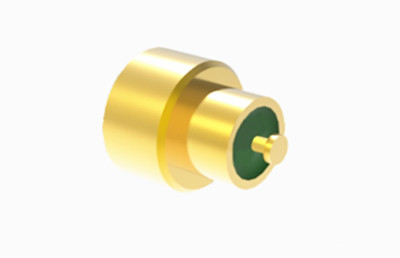

SMP 헤르메틱 밀폐 된 남성 직선 결합 가능한 제한된 억제 RF 커넥터
SMP는 작은 크기, 가벼운 디자인, 우수한 지진 성능 및 광대역 호환성으로 구별되는 소형 푸시-온 또는 스냅 결합 RF 동축 커넥터입니다.그것은 최대 30GHz의 작동 주파수 범위를 가지고 있습니다 (우리의 SMP 커넥터는 40GHz에 도달 할 수 있습니다) 그리고 세 개의 인터페이스 옵션을 제공합니다: 완전 해제, 제한 된 해제 및 부드러운 구멍 (브레이킹을 포함하여). PCB 장착, 케이블 장착,및 시리즈 어댑터는 보드-투-보드 연결과 같은 다양한 애플리케이션에 대한 다재다능한 상호 연결 솔루션을 제공합니다., 블라인드 매트 구성 및 랙 및 패널 설치를 유지하면서 높은 수준의 패키지 밀도를 유지합니다.높은 신뢰성과 모듈성을 요구하는 까다로운 환경에서 사용하기에 이상적입니다..
사양
| 전기 특성 | ||
| 임페던스 | 50Ω | |
| 주파수 범위 | DC~40GHz | |
| 가등전압 | 170VRMS* | |
| 단열 저항 | ≥2000MΩ | |
| 다이엘렉트릭스 전압 저항 | 500VRMS* | |
| 중앙 저항 | 외부 선도자 | ≤4mΩ |
| 중앙 지휘자 | ≤26mΩ | |
| VSWR | ≤1.3 | |
| 재료 및 기계적 특성 | ||
| 중앙 지휘자 | 남성 | SN-P 금으로 칠한 청동 |
| 여성 | 금으로 칠한 베릴륨 청동 | |
| 유연한 접촉 | 베릴륨 청동 | 금으로 칠한 |
| 껍질 및 다른 금속 부품 | 금속 스테인레스 스틸 | 금으로 칠한 패시베이션 |
| 단열기 | 유리 합금/PTFE/PEI | |
| 에르메틱 제품 누출률 | 1.01325×10-3Pa·cm3/s | |

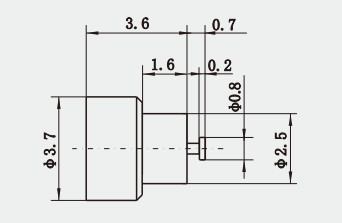

상세 한 그림
신청서
SMP 커넥터의 작은 크기, 높은 신뢰성 및 광대역 특성으로 인해 공간이 필요한 다양한 고주파 애플리케이션에서 인기있는 선택입니다.그리고 성능은 매우 중요합니다.그들의 독특한 푸시-온 또는 스냅 결합 디자인은 사용 편의성을 보장하고 오늘날의 기술 풍경에서 점점 더 채택되는 데 기여합니다.
특징 과 이점
| 금으로 칠한 |
| 미니어처 |
| DC에서 40GHz |
| 콤팩트 크기 |
| 부착 또는 스냅 커플링 |
| 완전 해제, 제한된 해제 및 부드러운 도어 |
| PCB 및 케이블 마운트 커넥터 |
| 남성과 여성, 직선 및 오른쪽 각 선택 |
| 유연 및 반강직 케이블 재료를 위한 케이블 장착 버전 |
| 일반형 및 폐쇄형, 플랜지 마운트 & 스레드 인 마운트 선택 |
