제품 상세 정보:
결제 및 배송 조건:
|
| 연결기: | SMP | 제품 이름: | SMP RF 커넥터 |
|---|---|---|---|
| 성별: | 말레 | 주파수 범위: | DC~40GHz |
| 임페던스: | 50Ω | 글라스: | 7052 7070 |
| 신체: | 금속 | 차단기 유형: | 제한된 멈춤쇠 |

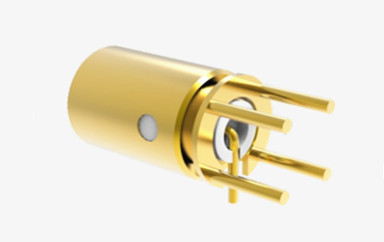

SMP 남성 PCB 마운트 제한된 억제 RF 커넥터 참여 깊이 2.79
SMP는 초소형 RF 동축 커넥터로 눌러 또는 스냅 결합 메커니즘을 갖추고 있습니다. 소형 형태 요소, 가벼운 구조로 유명합니다.지진에 대한 특별한 저항성, 광대역 운영 기능. 30GHz까지의 주파수를 지원하도록 설계되었으며 일부 모델은 이 범위를 40GHz까지 확장 할 수 있습니다.SMP의 플러그 변종은 세 가지 다른 인터페이스 선택을 제공합니다.: 완전 해제, 제한 된 해제, 부드러운 구멍 (반지 기능이있는 변형이 포함됩니다.) PCB 장착, 케이블 장착 및 직선 어댑터 옵션을 제공합니다.이 커넥터는 보드-투-보드 짝짓기 같은 여러 응용 프로그램에 적합한 적응 가능한 상호 연결 솔루션을 제공합니다., 블라인드 짝짓기 설정 및 랙 및 패널 장착 시나리오, 모두 높은 수준의 포장 밀도를 유지하면서.SMP는 높은 신뢰성 및 모듈성을 요구하는 환경을위한 이상적인 커넥터입니다..
사양
| 전기 특성 | ||
| 임페던스 | 50Ω | |
| 주파수 범위 | DC~40GHz | |
| 가등전압 | 170VRMS* | |
| 단열 저항 | ≥2000MΩ | |
| 다이엘렉트릭스 전압 저항 | 500VRMS* | |
| 중앙 저항 | 외부 선도자 | ≤4mΩ |
| 중앙 지휘자 | ≤26mΩ | |
| VSWR | ≤1.3 | |
| 재료 및 기계적 특성 | ||
| 중앙 지휘자 | 남성 | SN-P 금으로 칠한 청동 |
| 여성 | 금으로 칠한 베릴륨 청동 | |
| 유연한 접촉 | 베릴륨 청동 | 금으로 칠한 |
| 껍질 및 다른 금속 부품 | 금속 스테인레스 스틸 | 금으로 칠한 패시베이션 |
| 단열기 | 유리 합금/PTFE/PEI | |
| 에르메틱 제품 누출률 | 1.01325×10-3Pa·cm3/s | |

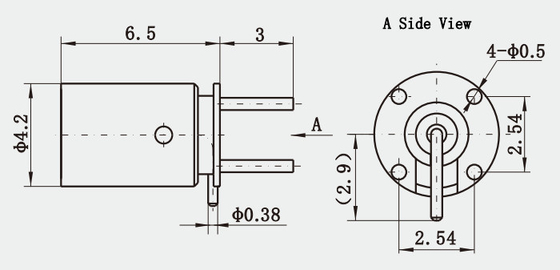

상세 한 그림
신청서
1모듈형 전자 장치: SMP 커넥터의 작은 형식 요소는 고밀도의 상호 연결이 필요한 모듈형 전자 시스템에서 사용하기에 적합합니다.이것은 특히 항공우주와 같은 산업에서 유행합니다., 국방, 통신 장비의 공간은 프리미엄입니다.
2RF/마이크로 웨브 애플리케이션: SMP 커넥터는 광범위한 주파수를 처리 할 수 있기 때문에 전파 (RF) 및 마이크로 웨브 애플리케이션에서 자주 사용됩니다.DC에서 40 GHz 이상이것은 통신 시스템, 안테나 연결 및 광대역 설치에 적합합니다.
3고속 데이터 전송: 높은 주파수를 지원 할 수있는 능력으로, SMP 커넥터는 고속 데이터 전송이 필요한 응용 프로그램에도 사용됩니다.예를 들어 네트워크 장비 및 다른 디지털 통신 시스템에서.
특징 과 이점
| 금으로 칠한 |
| 미니어처 |
| DC에서 40GHz |
| 콤팩트 크기 |
| 부착 또는 스냅 커플링 |
| 완전 해제, 제한된 해제 및 부드러운 도어 |
| PCB 및 케이블 마운트 커넥터 |
| 남성과 여성, 직선 및 오른쪽 각 선택 |
| 유연 및 반강직 케이블 재료를 위한 케이블 장착 버전 |
| 일반형 및 폐쇄형, 플랜지 마운트 & 스레드 인 마운트 선택 |
