제품 상세 정보:
결제 및 배송 조건:
|
| 제품 이름: | SMP RF 동축 코넥타 | 임페던스: | 50Ω |
|---|---|---|---|
| 인증서: | ROHS ISO-9001-2015 | 내구성: | 500이지 사이클 |
| 성별: | 여성 | 몸체 유형: | 직각 |
| 소재: | 금속 | 방법을 탑재하세요: | 케이블을 위해 |
| 접착: | 금 도금법 |

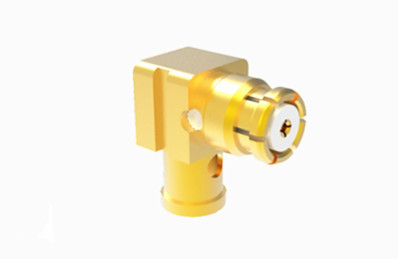

SMP CXN3506/MF108A 케이블을 위한 금으로 칠한 RF 커넥터
SMP 인터페이스는 MMCX 커넥터 크기와 일치하지만 DC에서 40 GHz까지 작동 주파수 범위를 확장하는 소형 커넥터입니다.SMP 인터 커넥트 시리즈는 떠있는 여성-여성 어댑터를 사용합니다.이 견고한 구조는 SMP 수컷 PCB 커넥터로 장착된 회로 보드의방사선 및 축적 오차를 수용 할 수있는 능력과 함께, 블라인드 짝짓기 솔루션을 가능하게합니다. 그것은 컴팩트 고 주파수 동축 모듈에서 널리 사용됩니다.
1컴팩트 사이즈: SMP 커넥터는 공간이 프리미엄에 있는 애플리케이션을 위해 설계되었으며 MMCX (마이크로 미니어처 코아시아스) 커넥터와 비슷한 크기입니다.하지만 그들은 더 높은 주파수 범위에 적합합니다..
2폭 넓은 주파수 범위: SMP 커넥터는 DC에서 40 GHz까지 넓은 대역폭을 지원하며 다양한 광대역 무선 통신 애플리케이션에 적합합니다.
3- 떠다니는 커넥터 시스템: SMP 인터페이스는 일반적으로 떠다니는 여성-여성 어댑터를 사용합니다.방사선 및 축적 오차를 포함하여.
참고:모델의 특정 데이터는 제품 사양 문서의 데이터에 기초합니다.
| 전기 특성 | ||
| 임페던스 | 50Ω | |
| 주파수 범위 | DC~40GHz | |
| 가등전압 | 170VRMS* | |
| 다이엘렉트릭스 전압 저항 | 500VRMS* | |
| 단열 저항 | ≥2000MΩ | |
| 중앙 저항 | 외부 선도자 | 정상 ≤2.5mΩ, 밀폐 ≤4mΩ |
| 중앙 지휘자 | 정상 ≤6mΩ, 밀폐 ≤26mΩ | |
| VSWR | ≤1.3 | |
| 재료 및 기계적 특성 | ||
| 중앙 지휘자 | 남성 | SN-P 금으로 칠한 청동 |
| 여성 | 금으로 칠한 베릴륨 청동 | |
| 유연한 접촉 | 베릴륨 청동 | 금으로 칠한 |
| 껍질 및 다른 금속 부품 | 금속 스테인레스 스틸 | 금으로 칠한 패시베이션 |
| 단열기 | 유리 합금/PTFE/PEI | |
| 에르메틱 제품 누출률 | 1.01325×10-3Pa·cm3/s | |
SMP CXN3506/MF108A 케이블용 금으로 칠한 여성 오른쪽 각 RF 커넥터:
1의료기기: 의료 산업에서 특히 내시경이나 수술 도구와 같은 고주파 의료 장비에서 SMP 커넥터는 데이터 또는 비디오 신호를 전송하는 데 사용할 수 있습니다.
2고속 데이터 전송: SMP 커넥터는 고속 데이터 전송을 위해 데이터 센터, 서버 및 네트워크 장비에 대한 고속 백플레인 또는 케이블 어셈블리에서 사용할 수 있습니다.
3. 소비자 전자제품: 디지털 카메라, 스마트 폰 및 태블릿과 같은 일부 고급 소비자 전자제품은 신호 또는 전력 연결을 위해 SMP 커넥터를 사용할 수 있습니다.
| RF 케이블 집합 |
| 코아시얼 어댑터로 파도 안내 |
| 유리-금속 밀폐 |
| J30J 시리즈 커넥터 |
| 마이크로 웨이브 회전 관절 |
| RF 어댑터 |
| SMA/SSMA RF 커넥터 |
| SMP/SSMP RF 커넥터 |
| N형 RF 커넥터 |
| TNC RF 커넥터 |
| MCX/MMCX RF 커넥터 |
| BNC RF 커넥터 |
| 밀리미터 파도 연결 장치 (2.4mm, 2.92mm) |
참고:
우리는 10,000종이 넘는SMP 커넥터, 당신이 사용하는 커넥터가 발견되지 않으면, 당신의 세부 정보를 저희에게 문의하십시오.이스.
