제품 상세 정보:
결제 및 배송 조건:
|
| 제품 이름: | SMA RF 코넥타 | 접착: | 금 |
|---|---|---|---|
| 전압 정재파비: | ≤1.3 | 장착형: | 플랜지 탑재 |
| 작동 전압: | 해면에 있는 335V R.M | 주파수 범위: | 18GHz에 대한 DC |
| 몸체: | 금속 | 성별: | 잭 / 여성 |
| 하이 라이트: | 구리 SMA RF 커넥터,여성 SMA RF 커넥터,플랜지 마운트 SMA RF 커넥터 |
||
SMA RF 동축 커넥터는 밀-C-39012에 따라 설계 된 컴팩트하고 고주파 동축 커넥터입니다. 작은 크기, 넓은 대역폭,특별한 기계 및 전기 성능, 높은 신뢰성. 따라서 가장 널리 사용되는 RF 동축 커넥터가되었습니다. 마이크로파 통신 및 마이크로파 측정 장비에 광범위하게 사용됩니다.다른 분야 중우리 회사에서 설계한 고성능 커넥터 시리즈는 20GHz까지의 주파수에서 작동할 수 있습니다.
SMA RF 커넥터의 사양:
참고:모델의 특정 데이터는 제품 사양 문서의 데이터에 기초합니다.
| 에 따른 인터페이스 | IEC60169-15 |
| 임페던스 | 50Ω |
| 주파수 범위 | DC에서 18GHz까지 |
| 삽입 손실 | ≤0.30dB |
| VSWR | ≤1.2 (DC-6GHz) |
| 단열 저항 | ≥5000MΩ |
| 연락 센터 저항 | ≤3mΩ |
| 외부 접촉 저항 | ≤2mΩ |
| 짝짓기 순환 | ≥ 500 |
| 온도 범위 | -65-+165°C |

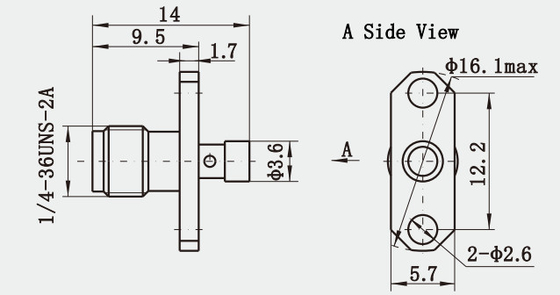

윤곽청동 SMA 여성 플랜지 마운트 RF 커넥터 CXN3506/MF108A 케이블:
재료 및 기계적 특성:
| 재료 및 기계적 특성 | ||
| 중앙 지휘자 | 남성 | 금으로 칠한 구리 |
| 여성 | Sn-P 금으로 칠한 청동 | |
| 유연한 접촉 | 베릴륨 청동 니켈 접착 | |
| 껍질 및 다른 금속 부품 | 금속 니켈 접착 | |
| 스테인리스 패시베이션 | ||
| 크림 스러브 | 금속 니켈 접착 | |
| 연결 톱크 튼치 | 00.79-1.13N.m | |
| 내구성 | 500회 | |
| 밀폐 반지 | 실리콘 고무 | |
| 단열기 | PTFE | |
주요 특징:
1작은 크기: 이름에서 알 수 있듯이, 'SubMiniature'는 SMA 커넥터가 다른 많은 종류의 동축 커넥터보다 작다는 것을 나타냅니다.공간이 높은 애플리케이션에 적합합니다..
2. 고주파 능력: SMA 커넥터는 일반적으로 18 GHz까지의 높은 주파수를 처리하도록 설계되었지만 일부 버전은 26.5 GHz까지 사용할 수 있습니다.마이크로 웨이브 애플리케이션에 적합하게 만드는.
3폭 넓은 대역폭: 높은 주파수 기능과 함께 SMA 커넥터는 성능의 상당한 저하 없이 광범위한 주파수 범위에서 신호를 전송할 수 있습니다.
응용 프로그램:
1광범위한 응용 범위: 크기, 대역폭 및 신뢰성으로 인해 SMA 커넥터는 통신, 테스트 장비, 군사 시스템,그리고 과학 기구.
2표준화된 인터페이스: MIL-C-39012 표준에 따라,SMA 커넥터는 동일한 사양을 준수하는 다른 구성 요소 및 장치와 호환성을 보장하는 일관된 인터페이스를 가지고 있습니다..
3변종 및 적응: 다양한 종료 옵션 (SMA-J와 같이), 직각 어댑터 및 저 프로필 모델 등 여러 가지 SMA 커넥터의 변종이 있습니다.다양한 설계 필요에 대한 유연성을 제공합니다..
제품 카탈로그
| RF 어댑터 |
| SMA/SSMA RF 커넥터 |
| SMP/SSMP RF 커넥터 |
| TNC RF 커넥터 |
| N형 RF 커넥터 |
| MCX/MMCX RF 커넥터 |
| BNC RF 커넥터 밀리미터 웨브 커넥터 (2.4mm, 2.92mm) |
| RF 케이블 집합 |
| 코아시얼 어댑터로 파도 안내 |
| 유리-금속 밀폐 |
| J30J 시리즈 커넥터 |
| 마이크로 웨이브 회전 관절 |
관련 제품:
1) 헤르메틱 밀폐 여성 SMA RF 커넥터
| 모델 번호 | 참고: |
| SMA (M) -KFD | 밀폐 |
2) 여성 부크헤프 오른쪽 각 조금 장착 SMA 커넥터
| 모델 번호 | L | 참고: |
| SMA-KYWHD | 14.8 | |
| SMA-KYWHD1 | 13.5 |
- 네참고:
우리는 10,000종이 넘는SMA 커넥터, 사용 중인 커넥터가 발견되지 않으면, 귀하의 세부 정보를 제공하여 저희에게 연락하십시오.
