제품 상세 정보:
결제 및 배송 조건:
|

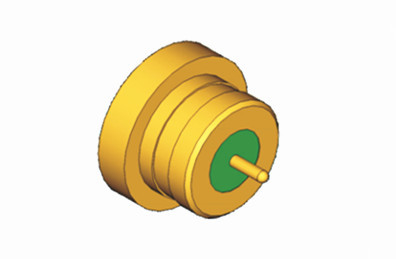

| 제품 마메: | SSMP는 밀봉하여 숫놈 커넥터를 밀봉했습니다 | 성별: | 플러그 |
|---|---|---|---|
| 보다이 자료: | 코바르 4j29 | 도금: | 금은 도금처리했습니다 |
| 임페던스: | 50Ω | 주파수 범위: | DC~40GHz |
| 이명: | SMPM 커넥터, 미니 SMP 커넥터 | 헤르메시티: | <1> |
| 하이 라이트: | SSMP 남성 RF 커넥터,SMPM 헤르메틱 시일 남성 RF 커넥터,SMPM 어댑터 마이크로 스트립 플러그 |
||
미니 SMP 커넥터 (Mini SMP connector) 는 SMPM 또는 SSMP 커넥터로도 알려져 있습니다. 그것은 작은 크기 (SMP에 비해), 가벼운 무게,넓은 운영 대역폭이 커넥터는 보드-투-보드 연결, 모듈형 밀도 장착에 적합하며, 완전한 휴식과 부드러운 구멍을 가진 두 개의 인터페이스 형태를 가지고 있습니다.
특징:
SMPM 남성 커넥터는 분리 힘에 대한 다른 선호도를 충족시키기 위해 완전 디텐트 및 매끄러운 구멍 설계 모두에서 제공됩니다.
표준 SMP 설계보다 35% 더 작은 크기로 SMPM 커넥터는 더 컴팩트한 솔루션을 제공합니다.
통신 시스템에서 널리 사용되는 SMPM (SSMP) 커넥터는 작은 크기와 넓은 운영 대역폭으로 인해 눈에 띄습니다.
미니어처, 푸시온 스타일 마이크로 인터페이스 커넥터로서, SMPM (SSMP) 는 신뢰할 수 있는 연결 옵션을 제공합니다.
이 유형의 RF 커넥터는 최대 50 GHz의 넓은 주파수 범위를 갖추고 있으며, 다양한 애플리케이션에 적합합니다.
유연한 케이블 재료와 반직한 케이블 재료에 대한 두 가지 케이블 장착 버전으로 제공되며, SMPM (SSMP) 커넥터는 설치 옵션에 유연성을 제공합니다.
적용:
* 항공우주
* 보드-투-보드 상호 연결
* 광대역
* 안테나
* 기기
| 전기 특성 | |||||
| 임페던스 | 50Ω | ||||
| 주파수 범위 | DC~50GHz | ||||
| 가등전압 | 170VRMS* | ||||
| 다이엘렉트릭스 전압 저항 | 500VRMS* | ||||
| 단열 저항 | ≥2000MΩ | ||||
| 중앙 저항 | 외부 선도자 | ≤5mΩ | |||
| 중앙 지휘자 | ≤ 30mΩ | ||||
| DC~18GHz | 18~26.5GHz | 26.5~40GHz | 40~50GHz | ||
| VSWR | ≤1.25 | ≤1.3 | ≤1.4 | ≤1.5 | |
재료 및 기계적 특성:
중앙 지휘자:
남자:Sn-P 청동/코바르, 금으로 칠
여자:금으로 접힌 베릴륨 청동
유연한 접촉: 베릴륨 청동 금판
시체 및 기타 금속 부품: 금으로 칠한 청동/코바르
단열제: 유리 합금/PTFE/PEI
관련 SMP 남성 연결 장치
1.
| 모델 번호 | 설명 | 참고: |
| SSMP ((M) -JHD12-JH | SMPM 미니 SMP 남성 전체 제한 된 접착면과 헤르메틱 밀폐 커넥터 | 인터페이스 깊이 1.2mm |
2.
| 모델 번호 | 설명 | 참고: |
| SSMP ((M) -JHD1 | SMPM 미니 SMP 남성 전체 제한 된 접착면과 헤르메틱 밀폐 커넥터 | 인터페이스 깊이 1.3mm |
| SSMP ((M) -JHD1-S | SMPM 미니 SMP 남성 매끄러운 구멍 헤르메틱 밀폐 연결 |
3.
| 모델 번호 | 설명 | 참고: |
| SSMP ((M) -JHD42-S | SMPM 미니 SMP 남성 매끄러운 구멍 헤르메틱 밀폐 연결 | 인터페이스 깊이 1.4mm |
4.
| 모델 번호 | L | 설명 | 참고: |
| SSMP ((M) -JHD13 | 2.3 | SMPM 미니 SMP 남성 완전 제한 허르메틱 밀폐 연결 장치 | 인터페이스 깊이 1.7mm |
| SSMP ((M) -JHD15 | 1.85 | SMPM 미니 SMP 남성 완전 제한 허르메틱 밀폐 연결 장치 | |
| SSMP ((M) -JHD24-S | 0.9 | SSMP 남성 매끄러운 구멍 헤르메틱 밀폐 연결 | |
| SSMP ((M) -JHD32 | 6 | SMPM 미니 SMP 남성 완전 제한 허르메틱 밀폐 연결 장치 | |
| SSMP ((M) -JHD43 | 1.7 | SMPM 미니 SMP 남성 완전 제한 허르메틱 밀폐 연결 장치 | |
| SSMP ((M) -JHD88-JH | 1 | SMPM 미니 SMP 남성 전체 제한 된 접착면과 헤르메틱 밀폐 커넥터 |
5.
| 모델 번호 | 설명 | 참고: |
| SSMP ((M) -JHD36 | SMPM 미니 SMP 남성 완전 제한 허르메틱 밀폐 연결 장치 | 인터페이스 깊이 2.11mm |
인증서:
참고:
우리는 10,000종류의 상호 연결 제품을 가지고 있습니다. (BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP 등.)귀하의 세부 정보를 저희에게 문의하시기 바랍니다..
