제품 이름: | SMP 여성이고 여성 RF 어댑터 | 임페던스: | 50 오옴 |
---|---|---|---|
본체 소재: | 금속 | 색상: | 금은 도금처리했습니다 |
몸체 유형: | 직선형 총알 스프링 장착 | 성별: | 여성에게 여성입니다 |
종류: | RF 어댑터 SMP 여성 | 다른 것: | 스프링 하중식 |
하이 라이트: | SMP 여성에서 여성 RF 커넥터,직선 RF 어댑터 커넥터,스프링 로딩 RF 커넥터 |

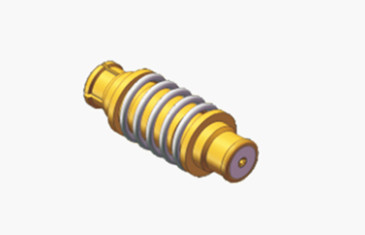

SMP 여성에서 여성 총알 스프링 로딩 직선 RF 어댑터 커넥터
SMP 커넥터 어댑터의 일반 사양 | ||||
임페던스
|
50Ω
|
|||
주파수 범위
|
DC~40GHz
|
|||
가등전압
|
170VRMS (해수면)
|
|||
다이엘렉트릭스 전압 저항
|
500VRMS (해수면)
|
|||
단열 저항
|
≥2000MΩ
|
|||
|
외부 선도자
|
정상≤2.5mΩ, 밀폐 ≤4mΩ
|
||
중앙 지휘자
|
정상≤6mΩ, 허르메틱 밀폐 ≤26mΩ
|
|||
주파수 범위 | DC~18GHz | 18~26.5GHz | 26.5~40GHz | |
직선 커넥터의 VSWR |
≤1.25
|
≤1.3 | ≤1.5 | |
오른쪽 엔젤 커넥터에 대한 VSWR | ≤1.3 | |||
어댑터에 대한 VSWR | ≤1.2 | ≤1.3 | ≤1.5 | |
중앙 지휘자 | 남성 |
스나-P 청동
|
금으로 칠한 | |
여성 |
베릴륨 청동
|
금으로 칠한 | ||
유연한 접촉
|
베릴륨 청동
|
금으로 칠한 | ||
껍질 및 다른 금속 부품
|
금으로 접힌 청동 비활성화 스테인레스 스틸
|
|||
단열기
|
유리 합금/PTFE/PEI
|
|||
유출율
허르메틱 밀폐 연결 장치
|
1.01325×10-³파·cm³/s
|
SMP는 소형 인형, 가벼운 디자인, 우수한 지진 성능 및 넓은 운영 대역폭을 자랑하는 컴팩트, 푸시-온 RF 동축 커넥터 어댑터입니다.최대 30GHz의 작동 주파수 범위가 있습니다 (우리의 고성능 SMP 커넥터는 40GHz까지 도달 할 수 있습니다), 그리고 플러그에는 세 가지 인터페이스 형태가 있습니다: 완전한 휴식, 제한된 휴식 및 부드러운 구멍 (브레이킹을 포함하여).이러한 다양한 인터페이스 형태는 광대역 연결 장치와 광대역 연결 장치의 결합에서 블라인드 커플링에 필요한 축적 또는 방사선 움직임을 수용 할 수 있습니다.SMP는 높은 신뢰성 및 모듈 강도를 요구하는 설비에서 사용하기에 이상적입니다.
카탈로그 SMP 어댑터.pdf

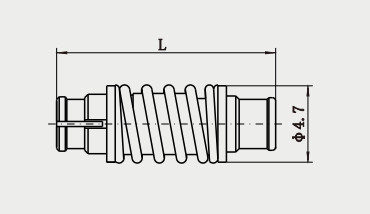

윤곽
SMP 여성에서 SMP 여성 RF 어댑터
참고:
우리는 1000종 이상의SMP 여성 남성 어댑터선택, 당신이 사용하는 제품이 발견되지 않으면,
전체 카탈로그를 위해 저희에게 문의하십시오. 사용자 정의 크기가 받아들여집니다.
