제품 상세 정보:
결제 및 배송 조건:
|
| 제품 이름: | SMP RF 어댑터 | 임페던스: | 50Ω |
|---|---|---|---|
| 인증서: | CE ROHS ISO-9001-2015 | 내구성: | 500이지 사이클 |
| 성별: | 말레 | 몸체 유형: | 일직선 |
| 소재: | 금속 | 접착: | 금 도금법 |
| 하이 라이트: | 제한된 억제 RF 커넥터,금으로 칠한 RF 커넥터,헤르메틱 밀폐 RF 커넥터 |
||

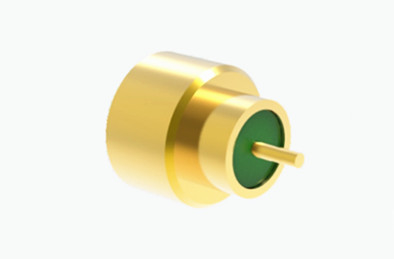

금으로 접힌 코바르 합금 금으로 접힌 헤르메틱 밀폐된 제한된 억제 RF 커넥터
SMP 인터페이스는 MMCX 커넥터 크기와 일치하지만 DC에서 40GHz까지 광범위한 주파수 범위에 운영 범위를 확장하는 소형 커넥터입니다.SMP 인터 커넥트 시리즈는 떠있는 여성-여성 어댑터를 사용합니다.이 견고한 구조는 SMP 남성 PCB 커넥터로 장착된 보드를 쌓을 수 있게 합니다.방사선 및 축적 오차를 모두 수용 할 수있는 능력과 함께, 블라인드 짝짓기 상호 연결을 용이하게 한다. 따라서, 그것은 소형화 된 고주파 동축 모듈에서 광범위하게 사용됩니다.
1컴팩트 크기: SMP 커넥터는 매우 컴팩트하게 설계되어 공간 제한 응용 프로그램에서 사용하기에 이상적입니다.
2높은 성능: SMP 커넥터는 최대 40 GHz의 주파수를 지원 할 수 있으며 광대역 애플리케이션에 적합합니다.
3푸시-온 연결: SMP 커넥터는 푸시-온 짝짓기 시스템을 활용하여 쉽게 연결 및 해제 할 수 있습니다.
4다중 인터페이스 옵션: SMP 플러그는 다양한 상호 연결 필요를 충족시키기 위해 완전한 해제, 제한 된 해제 및 부드러운 도어 (브레이크아웨이) 를 포함한 다양한 인터페이스 옵션을 제공합니다.
참고:모델의 특정 데이터는 제품 사양 문서의 데이터에 기초합니다.
| 전기 특성 | ||
| 임페던스 | 50Ω | |
| 주파수 범위 | DC~40GHz | |
| 가등전압 | 170VRMS* | |
| 다이엘렉트릭스 전압 저항 | 500VRMS* | |
| 단열 저항 | ≥2000MΩ | |
| 중앙 저항 | 외부 선도자 | 정상 ≤2.5mΩ, 밀폐 ≤4mΩ |
| 중앙 지휘자 | 정상 ≤6mΩ, 밀폐 ≤26mΩ | |
| VSWR | ≤1.3 | |
| 재료 및 기계적 특성 | ||
| 중앙 지휘자 | 남성 | SN-P 금으로 칠한 청동 |
| 여성 | 금으로 칠한 베릴륨 청동 | |
| 유연한 접촉 | 베릴륨 청동 | 금으로 칠한 |
| 껍질 및 다른 금속 부품 | 금속 스테인레스 스틸 | 금으로 칠한 패시베이션 |
| 단열기 | 유리 합금/PTFE/PEI | |
| 에르메틱 제품 누출률 | 1.01325×10-3Pa·cm3/s | |
신청서
1항공우주: 항공우주 산업에서 SMP 커넥터는 일반적으로 항공기와 우주선 통신 시스템, 내비게이션 시스템,극심한 온도 변동과 진동에 견딜 수 있는 능력으로 인해.
2통신: 통신 인프라 내의 RF 구성 요소, 예를 들어 기지 스테이션 및 안테나 시스템은 높은 신호 품질을 유지하기 위해 SMP 커넥터를 사용할 수 있습니다.
3무선 통신: 휴대 전화, 무선 라우터 및 기타 무선 통신 장치는 내부 고주파 회로를 연결하기 위해 SMP 커넥터를 사용할 수 있습니다.
4고주파 전자: 레이더 시스템, 위성 통신 및 고속 데이터 전송 장비와 같이 고주파 신호 전송을 필요로 하는 모든 전자 장치,SMP 커넥터를 사용할 수 있습니다..
| RF 케이블 집합 |
| 코아시얼 어댑터로 파도 안내 |
| 유리-금속 밀폐 |
| J30J 시리즈 커넥터 |
| 마이크로 웨이브 회전 관절 |
| RF 어댑터 |
| SMA/SSMA RF 커넥터 |
| SMP/SSMP RF 커넥터 |
| N형 RF 커넥터 |
| TNC RF 커넥터 |
| MCX/MMCX RF 커넥터 |
| BNC RF 커넥터 |
| 밀리미터 파도 연결 장치 (2.4mm, 2.92mm) |
다른 SMP 여성과 여성 어댑터 제품:
1.
| 모델 번호 | 설명 |
| SMP-KK1 | 길이가 26mm의 SMP 여성에서 여성 어댑터 |
2.
| 모델 번호 | 설명 |
| SMP-KK2 | 길이가 L=18.2mm의 SMP 여성에서 여성 어댑터 |
| SMP-KK10 | 길이 L=17.8mm의 SMP 여성에서 여성 어댑터 |
3.
| 모델 번호 | 설명 |
| SMP-KK3 | 길이가 L=8.1mm의 SMP 여성에서 여성 어댑터 |
| SMP-KK8 | 길이 L=7.75mm의 SMP 여성에서 여성 어댑터 |
| SMP-KK22 | 길이가 L=6.45mm의 SMP 여성에서 여성 어댑터 |
| SMP-KK26 | 길이 L=9.45mm의 SMP 여성에서 여성 어댑터 |
| SMP-KK29 | 길이가 L=8.5mm의 SMP 여성에서 여성 어댑터 |
| SMP-KK46 | 길이 L=7.2mm의 SMP 여성에서 여성 어댑터 |
| SMP-KK105 | 길이 L=25.5mm의 SMP 여성에서 여성 어댑터 |
| SMP-KK106 | 길이가 L=8.6mm의 SMP 여성에서 여성 어댑터 |
| SMP-KK117 | 길이가 L=14.65mm의 SMP 여성에서 여성 어댑터 |
참고:
우리는 10,000종이 넘는SMP 커넥터, 당신이 사용하는 커넥터가 발견되지 않으면, 당신의 세부 정보를 저희에게 문의하십시오.이스.
