니켈 접착 여성 직선 밀리미터 파동 MMW 어댑터
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 재료: | 스테인레스 스틸 | 성별: | 여성 |
|---|---|---|---|
| 제품명: | K/2.4mm 어댑터 | 키워드: | MMW 아답터 콘넥터 |
| 목: | 밀리미터파 커넥터 | 도금: | 니켈 도금 |
| 애플리케이션: | RF | 표면 도금: | 부동태화하세요 |
| 커넥터 유형: | 스트레이트 RF 커넥터 | ||
| 강조하다: | 동축 케이블 접합기,rf 연결관 접합기 |
||

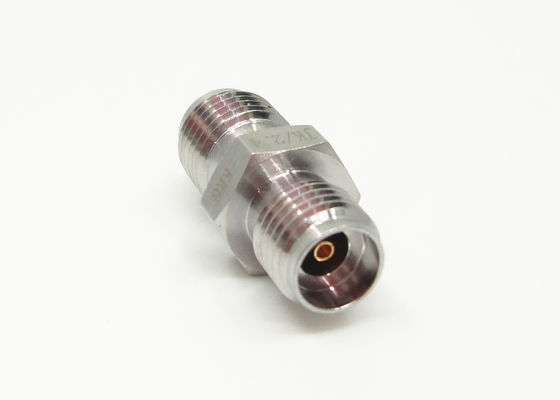

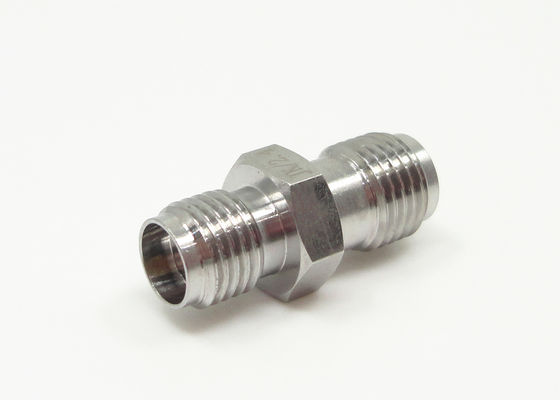

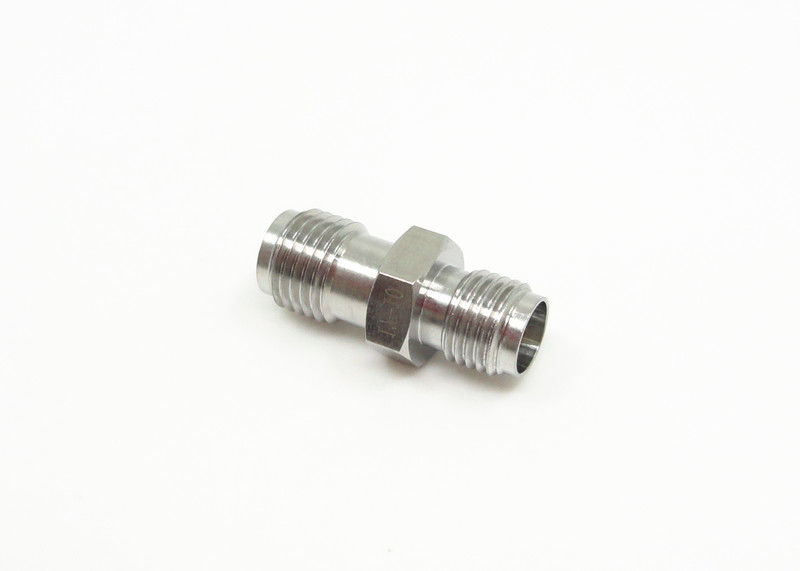

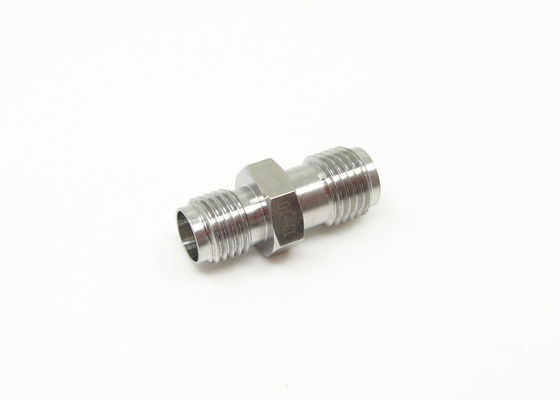

니켈 도금 2.92mm(K) 암-2.4mm 암 스트레이트 밀리미터파 MMW 어댑터
K 타입 밀리미터파 커넥터는 2.92mm MMW 커넥터라고도 하며, 최대 40GHz의 광대역 주파수를 가진 가장 일반적인 밀리미터파 커넥터 중 하나입니다. SMA 및 3.5mm 커넥터와 결합할 수 있습니다.
이 K 타입(2.92mm) MMW 커넥터는 공기 인터페이스를 채택하여 크기가 작고 가벼우며 연결 신뢰성이 매우 높습니다.
2.4mm 타입제품은 고성능 밀리미터파 커넥터로, 주파수는 50GHz이며, 공기 인터페이스 나사 연결을 사용하며, 작은 부피, 가벼운 무게, 높은 사용 주파수, 신뢰할 수 있는 연결 등의 특징을 가지고 있어 고주파 마이크로파 측정 및 밀리미터파 장치에 널리 사용됩니다.
범용 RF 및 마이크로파 사용을 위한 고정밀 50옴 동축 3.5mm-2.4mm 어댑터입니다. 이 고성능 커넥터는 장비와 케이블 상호 연결을 적절하게 일치시키기 위해 셀룰러에서 위성 통신에 이르기까지 다양한 테스트 및 측정 설정에서 사용됩니다. 커넥터는 내구성이 뛰어난 스테인리스 스틸로 제작되었으며 반복적인 사용을 견딜 수 있도록 설계되었습니다. 손실이 적은 플라스틱 센터 컨덕터 지지대가 있는 공기 유전체를 특징으로 합니다.
사양:
| 임피던스 | 50 Ω |
| 주파수 범위 | DC - 40 GHz |
| 전압 정격 | 250 VRMS (최대 해수면) |
| 유전체 내전압 | 750 VRMS (최대 해수면) |
|
전압 정재파비 |
≤1.25 |
| 접촉 저항 | 중심 컨덕터 ≤ 3.0 mΩ |
| 외부 컨덕터 ≤ 2.0 mΩ | |
| 절연 저항 | ≥ 5000 MΩ |
| 내부 컨덕터 | 수 플러그: 황동, 금 도금 |
| 암 잭: BeCu, 금 도금 | |
| 탄성 접촉 | BeCu, 니켈 도금 |
| 본체 / 쉘 / 하우징 |
황동, 금 도금 |
| 절연체 | PTFE |
| 개스킷 | 실리콘 고무 |
| 온도 | -55℃ ~ +125℃ |
| 내구성 | 500 사이클 |
| 토크 | 0.79 ~ 1.13 N.m |
| 삽입 손실 | <.04 sqrt(f(GHz)) dB |
| 온도 범위 | -65 ℃~+165 ℃ |
| 접촉 핀 | 금 도금 |
특징:
• 2.4mm-3.5mm RF 어댑터는 정밀 마이크로파 커넥터입니다.
• 스테인리스 스틸 구조
• 최대 50GHz의 우수한 전기적 성능
• 엔드 런칭 및 플랜지 옵션의 커넥터
• 2.4mm, SMP, 2.92mm, SMA 어댑터.
• MIL-STD-348에 따른 커넥터 결합 인터페이스
• 고주파 전송이 필요한 응용 분야에 적합
• 최대 50GHz의 우수한 전기적 성능
• 극심한 충격 및 진동 조건이 발생하는 경우에도 뛰어난 신뢰성
• 빠른 연결 케이블 플러그 및 어댑터
응용 분야:
* 항공 전자 공학, 레이더
* 항법 시스템
* 미사일 및 유도 시스템
* 연구 센터
* Satellite 통신
* 통신 시스템
* 계측
* 자동차
* 컴퓨터/LAN
* 통신
참고:
10,000개 이상의 MMW 어댑터가 있습니다. 사용 중인 커넥터가 없으면 자세한 내용을 문의하십시오ls.
