미니 SMA 베릴륨 구리 SSMA 남성 RF 연결 장치 SFF-50-1 케이블
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| Product name: | SSMA Male Connector | Material: | Sn-P Bronze |
|---|---|---|---|
| Type: | Straight | Gender: | Male |
| Palting: | Gold plated | Durability (matings): | 500cycles |
| Weight: | About 80~150g | ||
| 강조하다: | 7 16 소음 rf 연결관,소음 감언 연결관 |
||

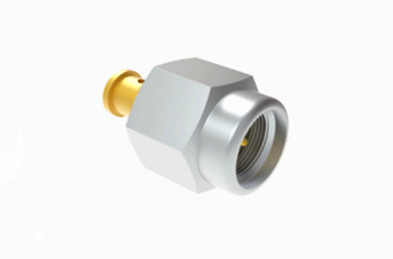

Mini SMA 베릴륨 구리 SSMA 수 RF 커넥터 (SFF-50-1 케이블용)
SSMA 시리즈 RF 동축 커넥터는 SMA에 비해 더욱 간소화된 디자인을 제공하며, 소형 크기, 광범위한 주파수 범위, 향상된 신뢰성으로 유명합니다. 이 종류의 커넥터는 항공, 우주 항공, 마이크로파 통신 기술을 포함한 다양한 분야에서 광범위하게 사용됩니다.

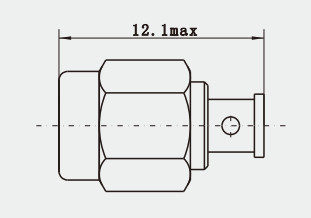

Mini SMA 베릴륨 구리 SSMA 수 RF 커넥터 (SFF-50-1 케이블용) 제품 도면:
전기적 특성
참고: 모델의 특정 데이터는 제품 사양 시트의 데이터를 기반으로 합니다.
| 전자 및 재료 특성 | ||
| 임피던스 | 50Ω | |
| 주파수 범위 | DC~18GHz | |
| 정격 전압 | 250 VRMS (최대 해수면) | |
| 유전체 전압 저항 | 750 VRMS (최대 해수면) | |
| VSWR | ≤1.3 | |
| 절연 저항 | ≥5000MΩ | |
| 중심 도체 | 수 | Sn-P 청동 금도금 |
| 암 | 베릴륨 구리 금도금 | |
| 쉘 및 기타 금속 부품 | 황동 베릴륨 구리 금도금 | |
| 스테인리스 스틸 패시베이션 | ||
| 절연체 | PTFE | |
| 씰 링 | 실리콘 고무 | |
| 결합 토크 | 0.5 -0.7N.m | |
제품 특징:
1. 소형화된 크기: SSMA 커넥터는 표준 SMA 커넥터보다 더 작아 공간이 제한적인 응용 분야에 적합합니다.
2. 넓은 주파수 범위: SSMA 커넥터는 넓은 주파수 범위를 처리할 수 있으며 일반적으로 최대 18GHz 이상의 신호를 지원합니다.
3. 성별 유형: 다른 동축 커넥터와 마찬가지로 SSMA 커넥터는 수(플러그) 및 암(리셉터클) 유형으로 제공됩니다.
4. 안정적인 연결: 견고하고 반복 가능한 결합을 보장하기 위해 나사 연결 또는 푸시온 피팅과 같은 메커니즘을 포함합니다.
응용 분야:
1. 위성 통신: 위성 업링크 및 다운링크를 위한 지상국에서 사용되어 위성 통신 장비를 안테나 시스템과 연결합니다.
2. 테스트 장비: RF(무선 주파수) 및 마이크로파 테스트 장비에서 SSMA 커넥터는 측정 정확도와 반복성을 보장하기 위해 고주파 신호 전송에 사용됩니다.
3. 과학 연구: 과학 실험 및 연구 장비, 특히 고주파 신호의 정밀한 전송이 필요한 응용 분야에서 사용됩니다.
4. 자동차 산업: 차량 전자 장치가 더욱 정교해짐에 따라 고성능 커넥터에 대한 수요가 증가하고 있으며, SSMA 커넥터는 일부 자동차 레이더 및 내비게이션 시스템에 사용될 수 있습니다.
참고:
100000개 이상의 RF 유형을 공급할 수 있습니다. 커넥터, 요청과 일치하지 않는 경우, 저희에게 연락하십시오.
