금으로 칠된 유리에서 금속 밀폐 연결 장치 단일 핀 50Ohm RF 피드 투 JM2516N
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 제품명: | 유리에서 금속 씰 | 도금: | 금도금 |
|---|---|---|---|
| 임피던스: | 50옴 | 다른 이름: | RF/50 OHM Feedthrus |
| 핀: | 하나의 | 재료: | Kovar 4J29 |
| 유리: | 7052,7070 | Hermecity: | <1.01325 x 10e-08 std.cc/s |
| 강조하다: | 금도금 RF 피드스루 커넥터,단일 핀 유리 금속 밀봉 커넥터,50옴 JM2516N 피드스루 커넥터 |
||
50옴 RF 피드스루 전자 패키지용 유리-금속 씰 항공우주
밀폐형 유리-금속 씰 RF/DC 피드스루 /다중 핀 헤더 /커넥터 라고도 함 유리 절연체입니다. 주로 가스 밀봉 요구 사항이 있는 모듈 간, 모듈과 부품 간에 마이크로파 신호, 전력 신호 및 제어 신호를 전송하는 데 사용됩니다. 밀봉 부품에서 가장 중요한 구성 요소 중 하나입니다.
유전 상수와 유전 손실이 낮은 유리를 절연 및 지지 재료로 사용합니다. 하우징과 도체는 코바 합금으로 고온에서 소결되며 표면은 금도금됩니다. 중심 도체는 금 와이어 본딩, 납땜 및 커플링 등 다양한 종단 스타일을 가지고 있습니다. 유리 절연체는 작고 가벼우며 밀폐성이 높고 신뢰성이 높아 최근 몇 년 동안 전자 제조 산업에서 널리 사용되었습니다.
| 제품명 | 밀폐형 유리-금속 씰 |
| 모델 번호. | JM2516N |
| 임피던스 | 50옴 RF |
| 유형 | 1핀 |
| 행 | 1행 |
| 색상 | 금도금 |
| 하우징 및 핀 재질 | 코바 4J29 |
|
유리 재질
유리 색상
|
7050 또는 7070 유형
녹색 또는 흰색
|
| 주파수 범위 | DC~50 GHz |
| VSWR | ≤1.2 |
| 내전압 | ≥300V |
|
밀폐성 누설률 |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| 절연 저항 | ≥2000MΩ |
| 작동 온도 | -65℃~+260℃ |

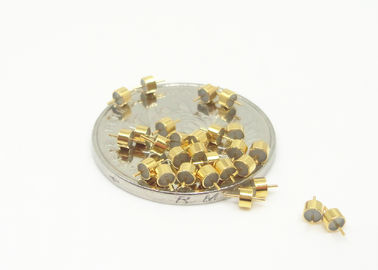

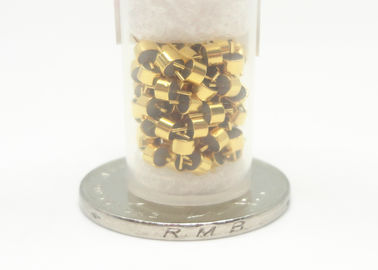

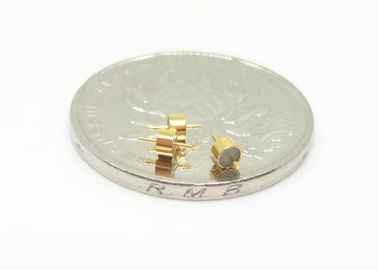

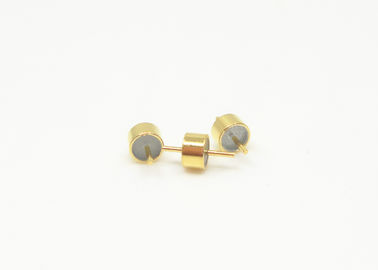

JM2516N 제품 사진:
상세 이미지
단위(mm)
제품 :
| 모델 | A | B | C | d | D | 참고 | |||||||
| JM2516N | 1.6 | 1.6 | 5.1 | 0.38 | 2.5 | M/S | |||||||
| JM2516 | 1.6 | 4.6 | 8 | 0.4 | 2.5 | M/S | |||||||
| JM2516A | 1.6 | 5 | 11.6 | 0.4 | 2.5 | M/S | |||||||
| JM2516B | 1.6 | 1.4 | 7.1 | 0.38 | 2.5 | M/S | |||||||
| JM2516C | 1.6 | 1.2 | 5.3 | 0.38 | 2.5 | M/S | |||||||
| JM2516D | 1.6 | 1.3 | 6.1 | 0.38 | 2.5 | M/S | |||||||
| JM2516-1 | 1.6 | 1.2 | 4.5 | 0.39 | 2.5 | M/S | |||||||
| JM2516-8 | 1.6 | 2.14 | 7.5 | 0.3 | 2.5 | M/S | |||||||
| JM2516-14 | 1.6 | 1.8 | 8 | 0.3 | 2.5 | M/S | |||||||
| JM2516-17 | 1.6 | 2 | 5.6 | 0.38 | 2.5 | M/S | |||||||
| JM2516-19 | 1.6 | 1.2 | 4.8 | 0.38 | 2.5 | M/S | |||||||
|
M/S=제작/납땜 참고: 표에 표시된 위 크기는 이 RF 단일 핀 밀폐형 유리-금속 씰의 일부일 뿐입니다. 문서, 유사하거나 호환되거나 대체되는 제품이 필요한 경우 당사에 문의하십시오. |
|||||||||||||
장점:
- 1.27um 금도금
- 엄격한 공차 제어
- 표준 및 맞춤형 디자인 선택 가능.
- 높은 비용 효율적인 제품 및 서비스
- 표준 사이즈 대량 재고
- 맞춤형 제품 빠른 배송
특징:
- 소형
- 밀폐형
- 경량
- 안정적인 품질과 높은 신뢰성
- 내부 도체: 금 와이어 본딩, 납땜 및 커플링 방식 선택 가능
응용:
전자 패키지, 위성, 레이더 및 기타 항공 전자, 항공 우주 및 자동차 분야의 광범위한 응용 분야. SMA, 밀리미터파 제품과 함께 사용할 수 있습니다.
