금으로 접힌 멀티 핀 헤더 / 헤르메틱 유리에서 금속 밀폐 코바르 4J29 재료 JMC-340
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 제품명: | 유리-금속 다중 핀 헤더 | 임피던스: | 다른 |
|---|---|---|---|
| 핀: | 7 핀 | 핀 재료: | Kovar 4J29 |
| 유리: | 7052,7070 | 도금: | 금도금 |
| Hermecity: | <1.01325 x 10e-08 std.cc/s | 자격증: | ROHS ISO-9001-2015 |
| 강조하다: | 金メッキマルチピンヘッダー,에르메틱 유리 로 금속 밀봉,コバール 4J29 素材コネクタ |
||
7핀 멀티핀 헤더, 유리-금속 밀봉, 코바 합금 핀
밀봉 멀티핀 헤더 / 유리-금속 밀봉 RF / DC 피드스루/유리 비드라고도 함유리 절연체, 밀봉 헤더. 주로 모듈 간, 모듈과 가스 밀봉 요구 사항이 있는 부품 간에 마이크로파 신호, 전력 신호 및 제어 신호를 전송하는 데 사용됩니다. 밀봉 부품에서 가장 중요한 구성 요소 중 하나입니다.
저유전율 및 저유전 손실 유리가 절연 및 지지 재료로 사용됩니다. 하우징과 도체는코바 합금으로 만들어지며 고온에서 소결되고 표면은 금 도금됩니다. 중심 도체는 금 와이어 본딩, 납땜 및 커플링 등 다양한 종단 스타일을 가지고 있습니다.
납땜 커플링 및 본딩 선택 유리 절연체는 작고 가벼우며 밀봉되어 있으며 신뢰성이 높으며 최근 몇 년 동안 전자 제조 산업에서 널리 사용되었습니다.
사양:
제품명
| 유리-금속 | 멀티핀 헤더임피던스 |
| 기타 | 유형 |
| 7핀 | 행 |
| 1행 | 색상 |
| 금 도금 | 하우징 및 핀 재질 |
| 코바 4J29 | 유리 재질 |
|
유리 색상
7050 또는 7070 유형 또는 DM308
|
녹색 또는 흰색
주파수 범위
|
| 해당 없음 | 내전압 |
| 해당 없음 | 내전압 |
| 300V 이상 | 밀봉성 |
|
누설률 < |
1.01325 X 10-3 Pa*cm3/s< 1X 10 -9 ccHe/sec @ 1 atm< 1 x 10 -9 ccHe/sec @ 1 atm절연 저항 |
| 단일 핀의 경우 2000MΩ 이상, 멀티핀의 경우 1000MΩ 이상 | 작동 온도 |
| -65℃~+260℃ | 특징: |
- 소형
- 경량
- 밀봉
-
표준 및 맞춤형 디자인 선택 가능.높은 신뢰성- 내부 도체: 금 와이어 본딩, 납땜 및 커플링 방식 선택 가능
장점:
- 1.27um 금 도금
- 엄격한
공차 제어-
표준 및 맞춤형 디자인 선택 가능.- 높은
비용 효율적인 제품 및 서비스- 표준 사이즈 대량 재고
- 맞춤형 제품의 빠른 배송
응용 분야:
전자 패키지, 위성, 레이더 및 기타 항공 전자, 항공 우주 및 자동차 분야의 광범위한 응용 분야. SMA, 밀리미터파 제품과 함께 사용할 수 있습니다.

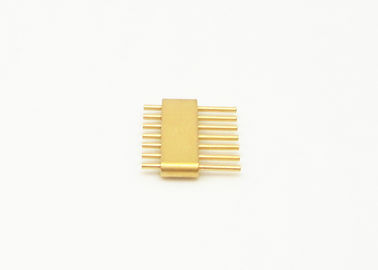

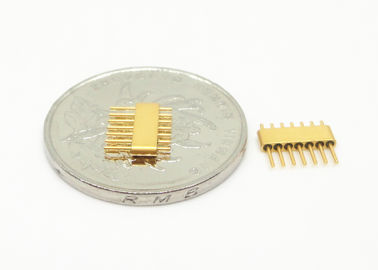

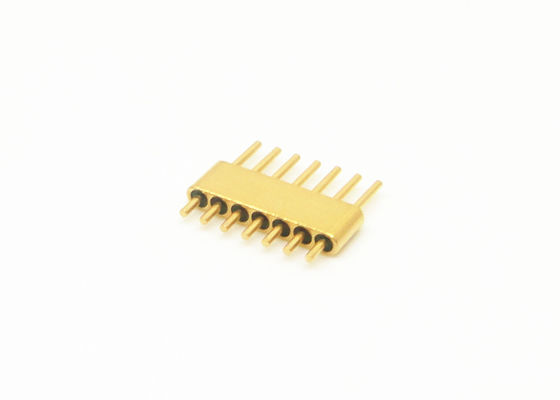

JMC340 도면 및 사진
단위:mm
제품 목록:
50Ω RF 단일 핀 JM 시리즈납땜 커플링 및 본딩 선택
50Ω RF 단일 핀 JM 표준 시리즈
| 납땜 커플링 및 본딩 선택 | DC 단일 핀 JK 표준 시리즈 |
| 납땜 커플링 및 본딩 선택 | DC 단일 핀 JK 표준 시리즈 |
| 납땜 및 본딩 선택 | DC 단일 핀 JK 표준 시리즈 |
| 납땜 및 본딩 선택 | 멀티핀 헤더 JMC 시리즈 |
| 납땜 및 네일 헤드 본딩 선택 | 멀티핀 헤더 JMC 시리즈 |
| 1-9핀, 1-3행 선택 가능 | 맞춤형 치수 |
|
광범위
|
참고: |
| 100,000개 이상의 유형을 보유하고 있습니다. |
밀봉 유리-금속 실 연결기 |
,
사용 중인 커넥터를 찾을 수 없는 경우 세부 정보를 알려주시면 연락드리겠습니다.
