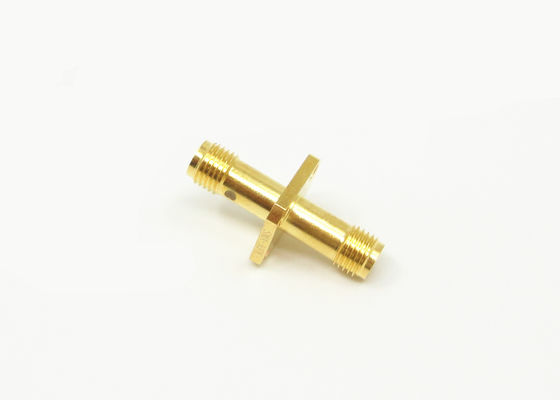

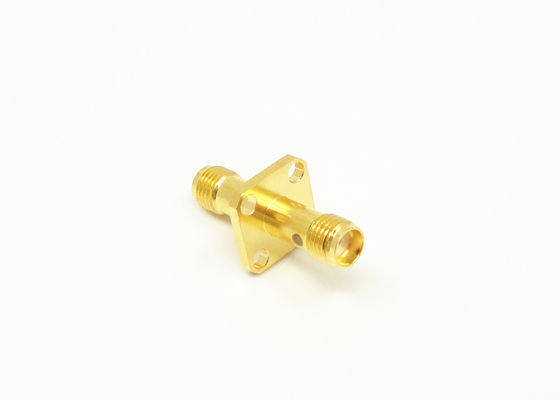

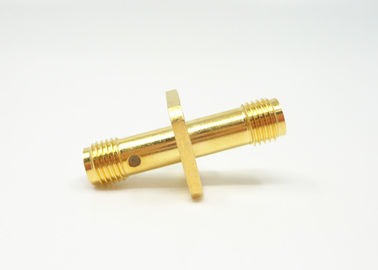

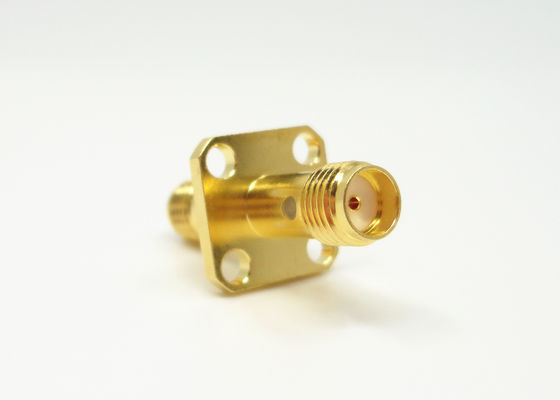

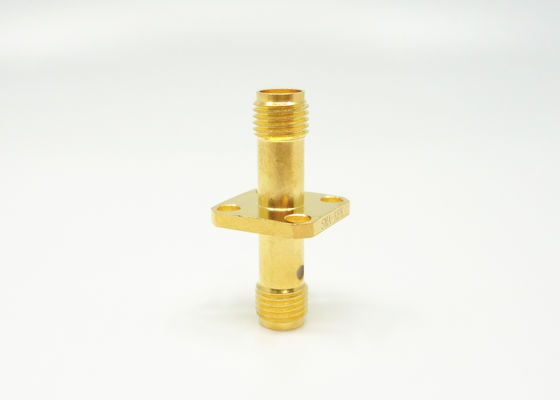

4홀 플랜지 마운트 SMA 암-암 RF 어댑터 / RF 안테나 어댑터 금도금
|
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 제품명: | SMA RF 어댑터 | 도금: | 금도금 |
|---|---|---|---|
| 성별: | 여성 | 임피던스: | 50Ω |
| 빈도: | DC~18GHz | 내구성: | 500 사이클 |
| 애플리케이션: | 항공우주 | 재료: | 놋쇠 |
| 강조하다: | 4 구멍 플랜지 장착 SMA 어댑터,SMA 암컷과 암컷 RF 커넥터,금으로 칠한 RF 안테나 어댑터 |
||
4홀 플랜지 마운트 커넥터가 있는 RF 안테나 커넥터 SMA 인 시리즈 어댑터
SMA 시리즈는 미니, 고주파 RF 동축 커넥터의 한 종류입니다. 소형, 우수한 대역폭, 우수한 전기적 특성을 특징으로 합니다. SMA는 마이크로파 통신 및 마이크로파 측정 장치의 다양한 분야에서 가장 널리 사용되는 RF 동축 커넥터입니다. 당사에서 개발한 고성능 커넥터는 20GHz까지 도달할 수 있습니다.
사양:
| 전기적 특성 | |||
| 임피던스 | 50Ω | ||
| 주파수 범위 | 연성 케이블 연결 DC~12.4GHz | ||
| 반경질 케이블 연결 DC~18GHz | |||
| 정격 전압 | 335VRMS | ||
| 유전체 내전압 | 1000VRMS | ||
| 절연 저항 | ≥5000MΩ | ||
| 중심 저항 | 중심 도체 | ≤3.0mΩ | |
| 외부 도체 | ≤2.0mΩ | ||
| VSWR | ≤1.3 | ||
| 재질 및 기계적 특성 | |||
| 중심 도체 | 수 | 황동 금도금 | |
| 암 | 주석-인청동 금도금 | ||
| 탄성 접점 | 베릴륨 구리 니켈 도금 | ||
| 쉘 및 기타 금속 부품 | 황동 니켈 도금 | ||
| 스테인리스 패시베이션 | |||
| 압착 슬리브 | 황동 니켈 도금 | ||
| 절연체 | PTFE | ||
| 밀봉 링 | 실리콘 고무 | ||
| 내구성 | 500 사이클 | ||
| 연결 토크 | 0.79-1.13N .m | ||
특징:
1. SMA RF 커넥터는 두 개의 커넥터를 단순히 나사로 조여 납땜이나 압착 없이 빠르고 간편하게 연결할 수 있는 고품질 제품입니다.
2. SMA 전기 커넥터는 마이크로파, 안테나 및 테스트 계측기 등에 널리 사용됩니다.
3. SMA RF 커넥터는 퀵 커넥트, 푸시온 또는 표준 인터페이스, 직선, 90도 버전, 벌크헤드 또는 4홀 패널 구성으로 제공됩니다.
4. SMA RF 커넥터는 미니어처 크기, 진동 방지 및 최대 18GHz의 넓은 주파수 범위(당사 SMA RF 커넥터는 20GHz까지 가능)를 갖춘 나사 결합 RF 동축 커넥터입니다.
응용 분야:
* 항공 우주
* 광대역
* 계측
* 위상 배열 안테나
* 통신
* 보드 간 상호 연결
더 자세한 정보:
제품 카탈로그:
| RF 어댑터 |
| SMA/SSMA RF 커넥터 |
| SMP/SSMP RF 커넥터 |
| TNC RF 커넥터 |
| N 타입 RF 커넥터 |
| MCX/MMCX RF 커넥터 |
| BNC RF 커넥터 밀리미터파 커넥터(2.4mm, 2.92mm) |
| RF 케이블 어셈블리 |
| 도파관 대 동축 어댑터 |
| 유리 금속 밀봉 |
| J30J 시리즈 커넥터 |
| 마이크로파 회전 조인트 |
참고:
당사는 10,000가지 이상의SMA 커넥터 어댑터를 보유하고 있습니다. 사용 중인 커넥터를 찾을 수 없는 경우 자세한 내용을 알려주시면 연락드리겠습니다.
