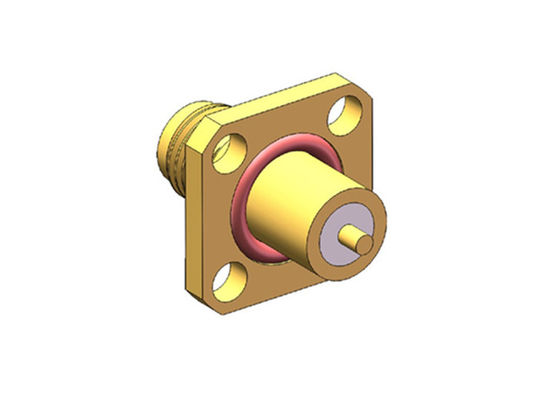

SMA 타입 밀폐형 암 RF 커넥터
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 제품명: | RF 커넥터 | 도금: | 금도금 |
|---|---|---|---|
| 임피던스: | 50Ω | 자격증: | CE RoHs |
| 유전체: | PTFE | 유형: | RF 커넥터 |
| 스타일: | 똑바로 | 재료: | 놋쇠 |
| 강조하다: | 용봉한 여성 알에프 커넥터,SMA 여성 알에프 커넥터,용봉한 스마 여성 칸막이 |
||
SMA 타입 밀폐형 암 RF 커넥터(안테나 자동차용 마이크로스트립 포함)
SMA는 소형 나사 결합 방식을 사용하는 널리 사용되는 RF 동축 커넥터의 일종입니다. 특성 임피던스는 50옴입니다. 커넥터의 특징은 넓은 주파수 범위, 뛰어난 성능, 높은 신뢰성입니다. WLAN 시스템, 제어 프로그램, 마이크로파 장비 및 디지털 통신 시스템의 RF 회로에서 RF 케이블 또는 마이크로스트립 라인과 연결하여 사용됩니다. 반강성 또는 반유연 케이블을 사용하면 주파수가 최대 18GHz까지 가능합니다.
사양의SMA 타입 밀폐형 암 RF 커넥터(안테나 자동차용 마이크로스트립 포함)(mm)
| 에 따른 인터페이스 | IEC60169-15 |
| 임피던스 | 50Ω |
| 주파수 범위 | DC ~ 18GHz |
| 삽입 손실 | ≤0.30dB |
| VSWR | ≤1.2(DC-6GHz) |
| 절연 저항 | ≥5000MΩ |
| 중앙 접촉 저항 | ≤3mΩ |
| 외부 접촉 저항 | ≤2mΩ |
| 결합 사이클 | ≥500 |
| 온도 범위 | -65-+165℃ |
|
절연 유전체 |
PTFE |
상세 도면SMA 타입 밀폐형 암 RF 커넥터(안테나 자동차용 마이크로스트립 포함)(mm)
| 모델 번호 | L | L1 | L2 | D | D1 | D2 | 설명 |
| SMA(M)-KFD14 | 6 | 1.8 | 15(+0.15;-0.05) | 0.6 | 6 | 2.6 | 밀폐형 SMA 암 2홀 플랜지 RF 커넥터 |
| SMA(M)-KFD15 | 8 | 3 | 17.5(+0.10;-0.05) | 0.7 | 5 | 2.6 | |
| SMA-KFD19 | 4 | 2 | 13.5(+0.15;-0.05) | 1.3 | 6 | 2.6 | SMA 암 2홀 플랜지 RF 커넥터 |
다른 SMA RF 커넥터(mm)도 있습니다:
1.
| 모델 번호 | L | L1 | 설명 |
| SMA-KFD553 | 1.5 | 4 | SMA 암 4홀 플랜지 마운트 RF 커넥터 |
| SMA-KFD666 | 5.4 | 6.9 | |
| SMA-KFD850 | 6 | 8.5 |
2.
| 모델 번호 | L | L1 | D | D1 | D2 | 설명 |
| SMA-KFD1308 | 11.7 | 13.7 | 2.6 | 1.3 | 4.1 | SMA 암 4홀 플랜지 RF 커넥터 |
| SMA-KFD1318 | 7 | 17 | 2.6 | 1.3 | 4.1 | |
| SMA-KFD1367 | 5 | 11 | 2.6 | 1.3 | 4.1 | |
| SMA-KFD1393 | 8.4 | 9.4 | 2.6 | 1.3 | 4.1 | |
| SMA(S)-KFD1414 | 23.9 | 27 | 2.6 | 1.3 | 4.1 | 방수 SMA 암 4홀 플랜지 마운트 RF 커넥터 |
3.
| 모델 번호 | L | L1 | D | D1 | 설명 |
| SMA-KFD90 | 3.2 | 2.5 |
0.65 평면
|
6 | SMA 암 4홀 플랜지 RF 커넥터 |
| SMA-KFD126 | 4 | 2.5 |
0.65 평면
|
6 | |
| SMA-KFD129 | 4 | 2 |
0.65 평면
|
6 | |
| SMA-KFD870 | 3 | 5 |
0.65 평면
|
6 |
응용 분야의SMA 타입 밀폐형 암 RF 커넥터(안테나 자동차용 마이크로스트립 포함)(mm)
- 무선
- 안테나
- 광대역
- 계측
- 위상 배열 안테나
- 보드 간 상호 연결
참고:
10,000개 이상의 SMA RF 커넥터/어댑터가 있습니다. 사용 중인 커넥터가 없는 경우, 자세한 내용을 문의해 주십시오..
