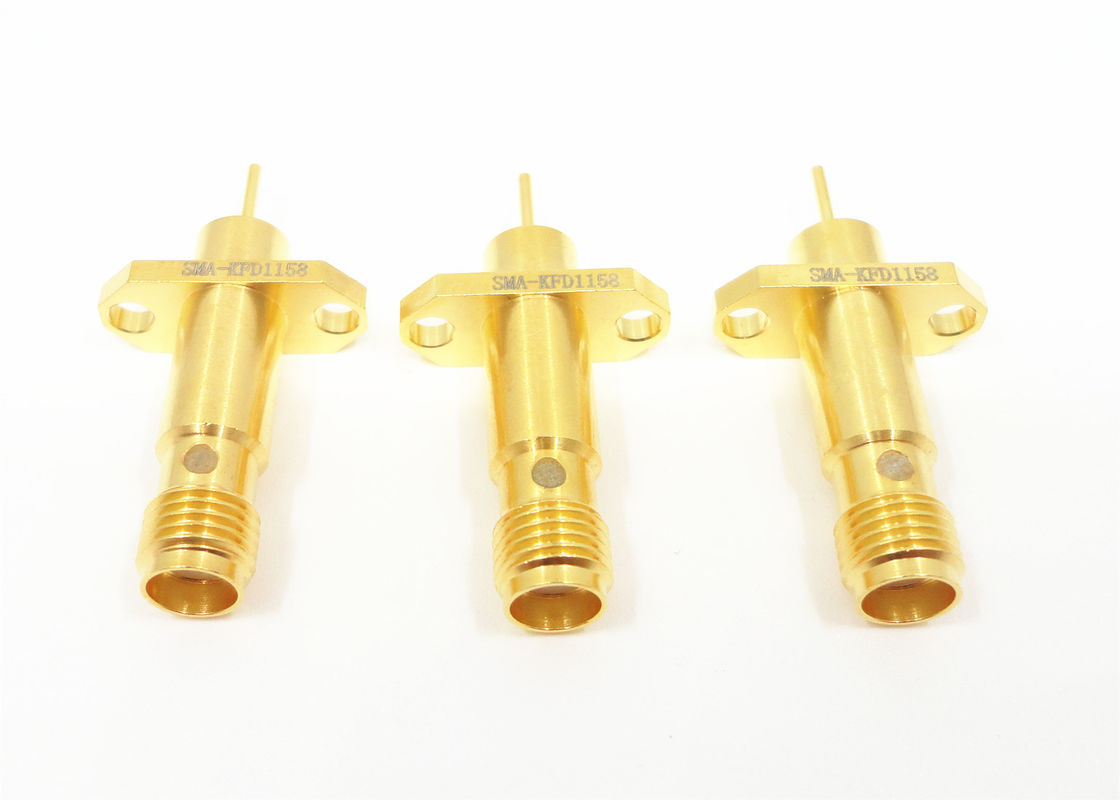

SMA 암 2홀 플랜지 마운트, 긴 마이크로스트립 핀 커넥터
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 도금: | 금도금 | 임피던스: | 50Ω |
|---|---|---|---|
| 빈도: | DC~18GHz | 일생: | 500 사이클 |
| 몸: | 놋쇠 | 정격전압: | 335VRMS |
| DWV: | 1000Vrms | 절연체: | PTFE |
| 강조하다: | 2 홀 SMA 알에프 커넥터,플랜지 탑재 SMA 알에프 커넥터,플랜지 탑재 마이크로스트립 핀 연결기 |
||

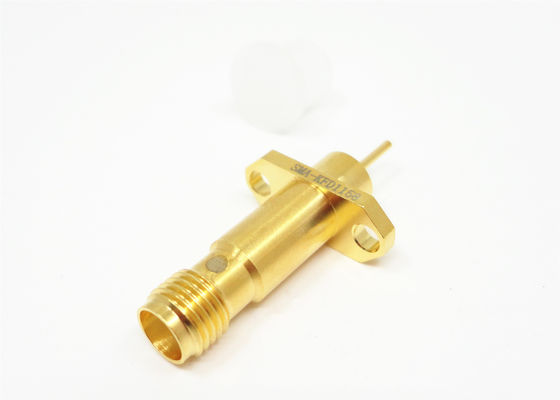

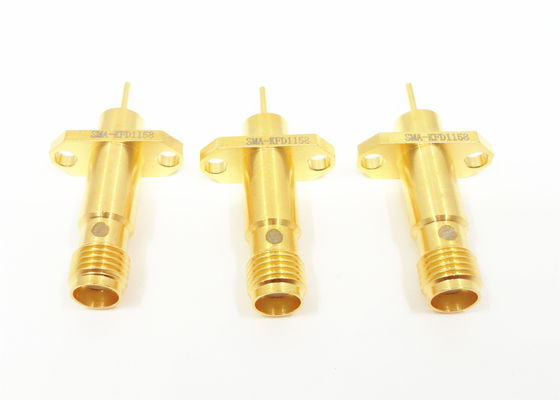

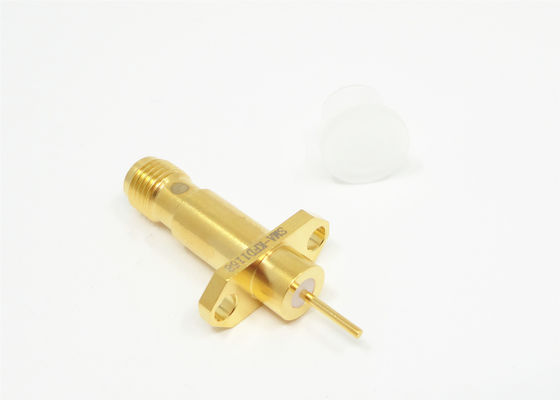

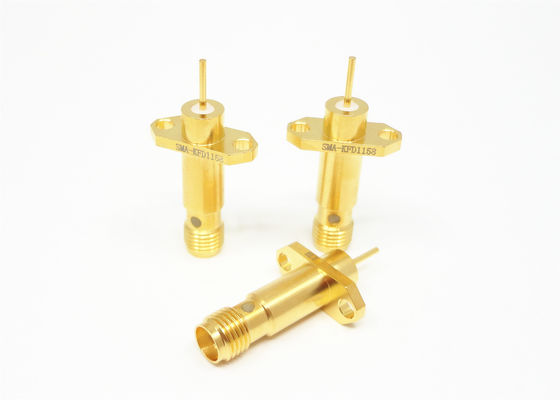

맞춤형 크기 SMA 암컷 2홀 플랜지 마운트 롱 마이크로스트립 핀 커넥터
아래 사양은 모든 sma 커넥터에 대한 일반적인 사양입니다. 각 커넥터의 VSWR, 삽입 손실 및 RF 누설에 대한 특정 사양은 요청 시 당사 공장에서 제공됩니다.
SMA 커넥터는 MIL-C-39012에 따라 개발된 소형 고주파 RF 동축 커넥터입니다. 소형, 광대역, 우수한 기계적 및 전기적 성능, 높은 신뢰성 등의 장점을 가지고 있습니다. 가장 널리 사용되는 RF 동축 커넥터입니다. 마이크로파 통신 및 마이크로파 측정 장비 및 기타 분야에서 널리 사용됩니다. 당사에서 개발한 이 시리즈의 고성능 커넥터는 최대 20Ghz의 주파수에 도달할 수 있습니다.
주요 특징:
- 가혹한 환경을 위한 고강도 설계
- 나사 결합 메커니즘은 견고한 설계를 위한 신뢰성을 제공합니다.
- 고주파 응용 분야에 이상적
- 개략도:
SMA Rf 커넥터 사양:
| 전자 및 재료 특성 | ||
| 임피던스 | 50Ω | |
| 주파수 범위 | DC~18GHz | |
| 정격 전압 | 335VRMS (최대 해수면) | |
| 유전체 전압 저항 | 1000VRMS (최대 해수면) | |
| VSWR | ≤1.3 | |
| 절연 저항 | ≥5000MΩ | |
| 중심 도체 | 수컷 | 황동 금도금 |
| 암컷 | 베릴륨 청동 금도금 | |
| 쉘 및 기타 금속 부품 | 황동 금도금 | |
| 스테인리스 스틸 패시베이션 | ||
| 케이블 피복 | 황동 니켈 도금 | |
| 절연체 | PTFE | |
| 씰 링 | 실리콘 고무 | |
| 결합 토크 | 0.79 -1.13 N.m | |
응용 분야:
- 민간 및 군사 항공
- 마이크로파 시스템 통신
- 군사 장비, 우주
- 5G 솔루션
- 측정 시스템
- 휴대 전화 WiFi 안테나 시스템
제품 카탈로그:
1. RF 커넥터, 어댑터(DC ~ 110GHz)
2. RF 및 도파관 케이블 어셈블리
3. 도파관-동축 어댑터
4. 통합(RF 및 DC) 커넥터
5. 마이크로 직사각형 커넥터(J30J, Micro D-sub)
6. 유리-금속 밀봉, 헤더, 피드트루(RF 및 DC)
7. 마이크로파 로터리 조인트
8. RF 로드, 종단(TNC, SMA, SSMA, SMP, SSMP, N, K2.92mm)
9. ODM 제품
관련 제품
1.
| 모델 번호 | L | L1 | L2 | L3 | L4 | L5 | D | 참고 |
| SMA-KHD2 | 4 | 4.1 | 1.5 | 6.1 | 6.1 | 4.5 | 1.3 | PCB용 SMA 암컷 RF 커넥터 |
| SMA-KHD3 | 4 | 4 | 2.2 | 6.7 | 6.7 | 4.7 | 0.8 | |
| SMA-KHD5 | 4.5 | 4.6 | 1.6 | 8 | 9.5 | 7.5 | 0.8 | |
| SMA-KHD12 | 4 | 2.5 | 2.5 | 6.7 | 6.7 | 4.7 | 1.3 | |
| SMA-KHD16 | 4.8 | 4.8 | 1.6 | 8 | 9.5 | 7.5 | 0.8 | |
| SMA-KHD100 | 4 | 4 | 2 | 6.7 | 6.7 | 4.7 | 0.8 | |
| SMA-KHD102 | 4.7 | 4.6 | 1.1 | 8 | 9.5 | 7.5 | 0.8 | |
| SMA-KHD104 | 4.5 | 1.2 | 1 | 8 | 8 | 6 | 0.8 |
2.
| 모델 번호 | L | D | D1 | 설명 |
| SMA-KHD9 | 2 | 1.3 | 1.4 | PCB용 SMA 암컷 RF 커넥터 |
| SMA-KHD9A | 1.8 | 0.8 | 0.9 |
3.
| 모델 번호 | L | L1 | L2 | L3 | L4 | L5 | L6 | D | 설명 |
|
SMA-KHD19
|
4 | 13.5 | 2 | 1 | 6.1 | 6.1 | 4.5 |
0.5×0.2
|
PCB용 SMA 암컷 RF 커넥터 |
|
SMA-KHD101
|
4.2 | 14.2 | 4.7 | 1.8 | 8 | 9.5 | 7.5 |
Φ0.4
|
|
|
SMA-KHD108
|
4 | 13.5 | 2 | 0.7 | 6.1 | 6.1 | 4.5 |
0.5×0.2
|
|
|
SMA-KHD125
|
4 | 13.5 | 2 | 0.5 | 6.5 | 6.5 | 4.5 |
0.5×0.2
|
|
|
SMA-KHD135
|
3.9 | 13.5 | 2 | 1 | 6.1 | 6.1 | 4.5 | Φ0.4 | |
|
SMA-KHD151
|
3.9 | 13.5 | 2 | 1.6 | 6.1 | 6.1 | 4.5 | Φ0.4 |
참고:
10,000개 이상의 SMA 커넥터가 있습니다. 사용 중인 커넥터가 없으면 세부 정보를 알려주시면 연락드리겠습니다.
