오른쪽 각 J30J 시리즈 연결기 마이크로 D / D-Subminature 21 핀
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 쉘: | 알루미늄 합금 | 접촉 핀: | 21 |
|---|---|---|---|
| 재료: | 금속 | 접촉 간격: | 1.27 밀리미터 |
| 섹션 영역: | 0.1-0.15mm² | 기준: | MIL-DTL-83513 |
| 연락처 유형: | 마이크로 트위스트 핀, 금도금 | 제품명: | J30J, Mirco-D, D-서브, MDM |
| 유형: | 직각 | 크에리티픽레이션: | ROHS ISO-9001-2015 |
| 강조하다: | 마이크로-D J30J 직렬 커넥터,21 핀 MDM 연결기,Ｄ 초소형의 MDM 연결기 |
||

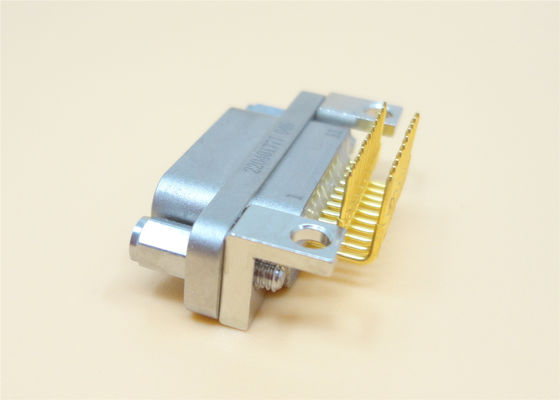

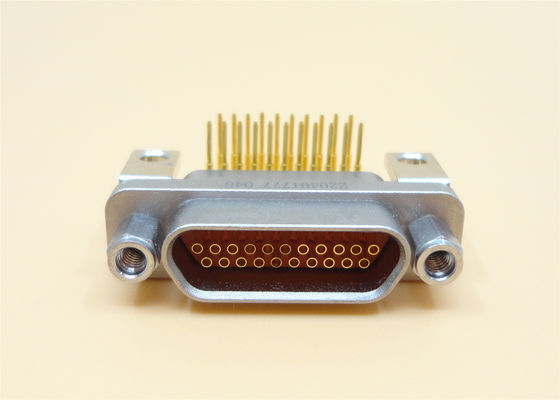

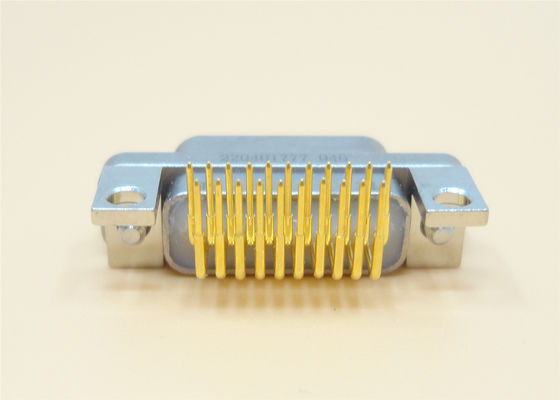

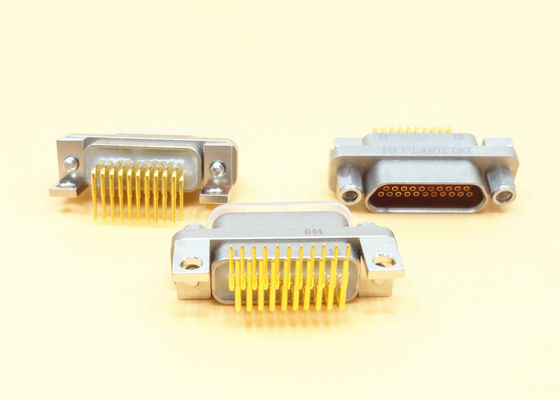

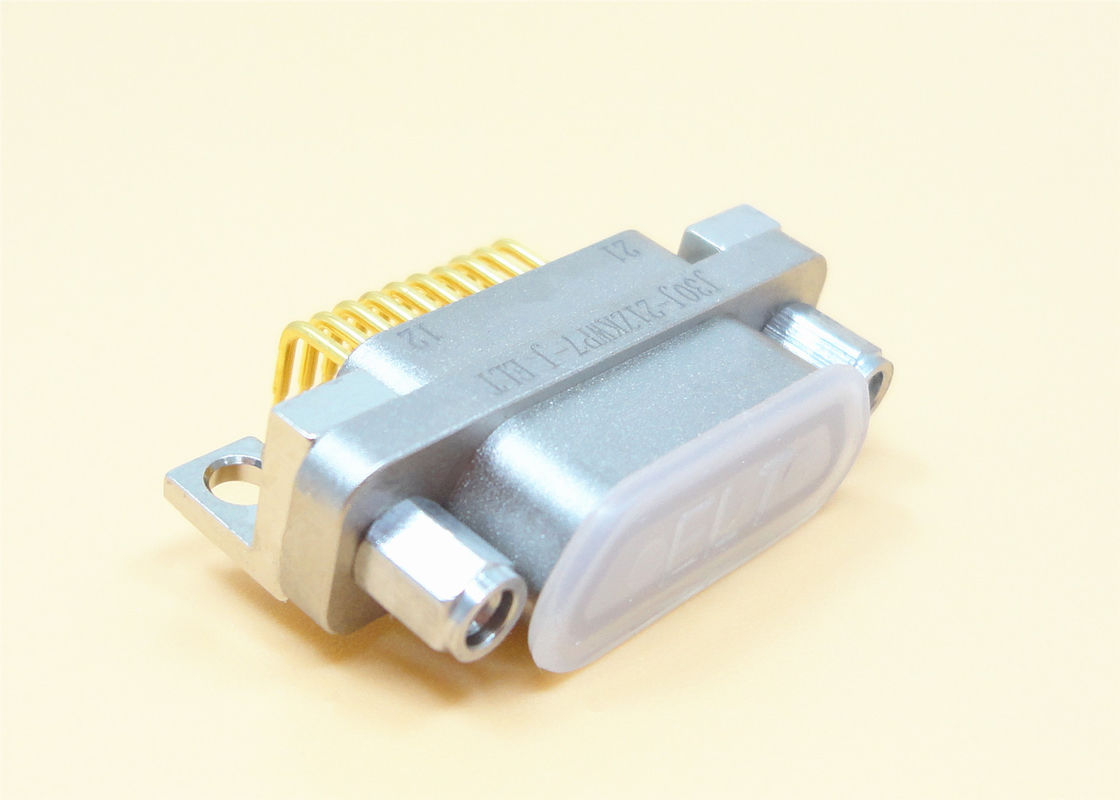

직각 마이크로-D 직사각형 J30J 21 핀 PCB MDM 커넥터
마이크로-d 직사각형 j30j 제품은 미국 MDM 시리즈 제품과 동등합니다. 껍질은 알루미늄 합금으로 만들어졌으며 접촉 거리는 1.27mm입니다.이 j30j 커넥터는 0의 와이어 코어 가로 면적에 적합합니다이 제품의 성능은 mil-dtl-83513에 해당하는 gjb2446a (마이크로 양극화 하우스로 된 직사각형 전기 연결 장치의 일반 사양) 에 적합합니다.그리고 일반 (주택) 과 개선 (주택) 으로 나?? 다그것은 작은 설치 공간, 가벼운 무게, 신뢰할 수있는 연결, 좋은 전자기 보호 및 지진 저항의 특징을 가지고 있습니다.그리고 작은 공간 요구 사항과 전자 장비 및 도구에 널리 사용됩니다.
일반적인 커넥터에는 6개의 하위 시리즈가 있습니다. 크림프 콘택트 커넥터, 웨일딩 콘택트 커넥터, PCB n-in-line 커넥터, PCB n-j 인-line 커넥터,PCB w 직각 커넥터 및 PCB W-J 직각 커넥터.
| 연락처 (핀 삽입자 얼굴 보기) |
스펙트럼
| 현재 등급 | 3A |
| 전압 등급 | 300V |
| 단열 저항 | ≥ 5000 MΩ |
| 내구성 | 500회 |
| 다이 일렉트릭 저항 전압 | 800 |
| 환경 온도 | -55°C ~ + 125°C |
| 상대 습도 | +40°C에서 95%까지 |
| 진동 | 10Hz~2000Hz 196m/S2 |
| 전체 가속 RMS | 23.1G |
| 영향력 | 735m/S2 |
| 외부 차원그림 |
| 모델 번호 | A | B |
| J30J-9ZKW-J | 19.6 | 14.35 |
| J30J-15ZKW-J | 23.5 | 18.2 |
| J30J-21ZKW-J | 27.4 | 22 |
| J30J-35ZKW-J | 29.8 | 24.5 |
| J30J-31ZKW-J | 33.6 | 28.3 |
| J30J-37ZKW-J | 37.4 | 32.2 |
특징:
*표준: mil-dtl-83513에 해당한다
*9, 15, 21, 25, 31, 37 핵 시리즈 제품
*PCB의 종료 모드는 직각 접촉이며, 그리드는 1.27 × 2.54 (줄 × 라인) 이다
* 토르션 바늘
* 적용 가능한 케이블 가로 면적은 0.1 ~ 0.15 mm2입니다.
*케이블 가로 면적은 0.07 mm2입니다.
*1, 2, 3, 4개 원료 옵션
*고밀도의 연결
*직각 모델과 직각 모델이 제공됩니다.
* 낮은 접촉 저항, 높은 전류 용량 및 높은 변압 강도.
*특별로 설계된 커넥터 및 케이블 집합체
*직각 모델 선택
*공간과 무게를 절약합니다.
종류:
- J30J 시리즈
- J30JM (허메틱) 시리즈
- J30 (플라스틱) 시리즈
- J50J 시리즈
- J55A 시리즈
- J55AM (허메틱) 시리즈
- J56J 시리즈
- J30J 시리즈
- J30JM (허메틱) 시리즈
- J30 (플라스틱) 시리즈
- J50J 시리즈
- J55A 시리즈
- J55AM (허메틱) 시리즈
- J56J 시리즈
응용 프로그램:
- 항공기, 레이더
- 미사일 및 안내 시스템
- 탑재 장비
- 통신 시스템
- 항공기, 레이더
- 미사일 및 안내 시스템
- 탑재 장비
- 통신 시스템
- 연구 센터
-군사
- GPS
- UAV
- C통신
-위성통신
- 내비게이션 시스템- 연구 센터
- 의료용
- 표면 장착 (SMT) 보드 케이블
