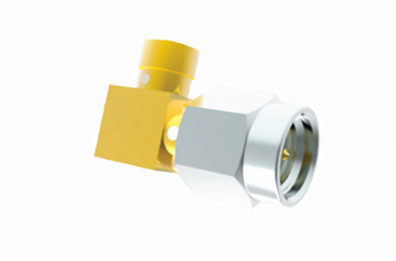

남성 SMA RF 케이블 커넥터 직각 스테인리스 스틸 RF 커넥터
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| Product name: | SMA Male Cable Connector | Impedance: | 50Ω |
|---|---|---|---|
| Dielectric: | PTFE | Type: | RF Connector |
| Application: | RF | Gender: | male |
| Material: | Stainless Steel | Lifespan: | 500 Circles |
| Insulator: | PTFE | ||
| 강조하다: | 고주파 SMA RF 커넥터,남성 SMA RF 커넥터,스테인리스 스틸 SMA RF 코아시얼 커넥터 |
||
SMA 수직형 스테인리스 스틸 RF 커넥터
SMA RF 동축 커넥터는 MIL-C-39012에 따라 설계된 소형 고주파 동축 커넥터입니다. 소형 크기, 넓은 주파수 범위, 뛰어난 기계적 및 전기적 성능, 높은 신뢰성과 같은 장점을 자랑합니다. 가장 일반적으로 사용되는 RF 동축 커넥터로서, 마이크로파 통신, 마이크로파 측정 장비 및 기타 분야에서 널리 사용됩니다. 당사에서 개발한 고성능 커넥터는 최대 20GHz의 주파수에 도달할 수 있습니다.

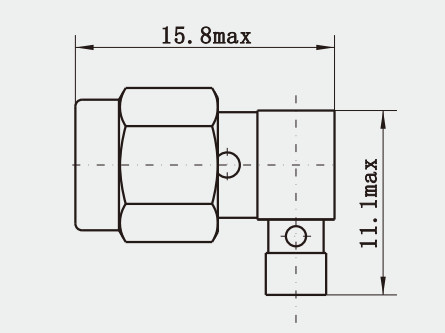

외형 도면 및 사진(mm)
SMA RF 어댑터의 전기적 특성
| 임피던스 | 50Ω |
| 주파수 범위 | DC - 18GHz |
| 전압 정격 | 335VRMS (최대 해수면) |
| 유전체 내전압 | 1000 VRMS (최대 해수면) |
|
VSWR (전압 정재파비) |
≤ 1.3 |
| 접촉 저항 |
중심 도체 ≤ 3.0 mΩ 외부 도체 ≤ 2.0 mΩ |
| 절연 저항 | ≥ 5000 MΩ |
기타 SMA 수-암컷 to SMA 직렬 수-암컷 RF 어댑터
|
부품 번호
|
설명
|
|
SMA-KJK
|
SMA 암컷 to 수컷 to 암컷 어댑터
|
|
SMA-JJ
|
SMA 수컷 to 수컷 어댑터
|
|
SMA-JWK1C
|
RA SMA 수컷 to 암컷 어댑터
|
|
SMA-JWJ
|
SMA 수컷 to 수컷 어댑터
|
|
SMA-KK2 |
SMA 수컷 to 수컷 어댑터
|
|
SMA-KYFK
|
SMA 암컷 to 암컷 벌크헤드 어댑터
|
1.
2.
3.
4.
5.
6.
응용 분야:
| 네트워크 | 위성 통신 |
| 컴퓨터/LAN | 컴퓨터/LAN |
| 이동 통신 | 계측 |
| 기지국 | 이동 통신 |
| 옥외 시설 | 레이더, 마이크로파 |
| 통신 | 계측 |
| 자동차 | 점프 라인 연결 |
| 기본 시설 | 라디오, TV 안테나 시스템 |
특징:
소형 크기: SMA는 "SubMiniature version A"의 약자로, 작은 크기를 의미하며 공간이 제한적인 응용 분야에 이상적입니다.
안정적인 연결성: SMA 커넥터는 안정적인 신호 전송을 보장하는 안전한 물리적 연결을 제공하는 나사산 결합 메커니즘을 사용합니다.
다양한 장착 옵션: SMA 커넥터는 직각 및 직선 버전으로 제공되며, 다양한 응용 요구 사항에 맞게 플랜지 또는 벌크헤드 장착이 가능하며 압착 또는 납땜 접촉 방식으로 제공됩니다.
고품질 재료: SMA 커넥터의 하우징은 일반적으로 스테인리스 스틸 SU303 또는 황동으로 만들어지며 우수한 전기 전도성과 부식을 방지하기 위해 금도금 처리됩니다.
특정 기술 사양: SMA 커넥터는 50Ω의 특성 임피던스와 잘 정의된 주파수 범위를 가지므로 사용자가 특정 기술 요구 사항에 맞는 적절한 커넥터를 선택하는 데 도움이 됩니다.
작업장 및 전시회
참고:
10,000개 이상의 RF 커넥터 어댑터가 있으며, 사용 중인 커넥터가 없는 경우 자세한 내용을 알려주시면 연락드리겠습니다..
