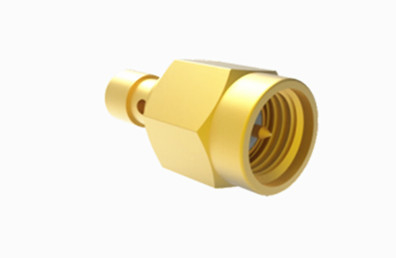

SFF-50-1.5-1/RG316 케이블을 위한 SMA 남성 청동 금판 RF 커넥터
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 목: | SMA 알에프 커넥터 | 접착: | 금은 도금처리했습니다 |
|---|---|---|---|
| 연결기 종류: | 말레 | 임페던스: | 50Ω |
| 빈도: | DC~18GHz | 수명: | 500이지 사이클 |
| 몸체: | 금속 | 종류: | SMA |
| 강조하다: | 남성 SMA RF 커넥터,구리 SMA RF 커넥터,금으로 칠한 SMA RF 커넥터 |
||

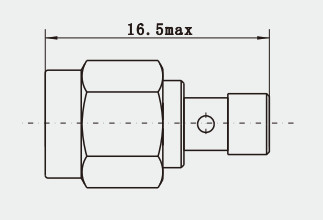

SFF-50-1.5-1 /RG316용 SMA 수컷 황동 금도금 RF 커넥터 케이블
SMA RF 동축 커넥터는 MIL-C-39012를 준수하여 설계된 소형 고주파 동축 커넥터입니다. 작은 크기, 광범위한 주파수 범위, 뛰어난 기계적 및 전기적 특성, 높은 신뢰성 등 여러 가지 장점을 자랑합니다. 이 유형의 커넥터는 무선 주파수 동축 응용 분야에서 가장 일반적으로 사용됩니다. 마이크로파 통신 및 마이크로파 측정 장치와 같은 다양한 분야에서 널리 사용됩니다. 이 시리즈의 당사에서 제공하는 우수한 성능 커넥터는 최대 20GHz의 주파수를 지원하도록 설계되었습니다.
사양:
참고: 모델의 특정 데이터는 제품 사양 시트의 데이터를 기반으로 합니다.
| 전기적 특성 | ||
| 임피던스 | 50옴 | |
| 주파수 범위 | DC~18GHz | |
| 정격 전압 | 335 VRMS (최대 해수면) | |
| 유전체 전압 저항 | 1000 VRMS (최대 해수면) | |
| 절연 저항 | ≥5000MOhm | |
| 접촉 저항 | 외부 도체 | ≤2 mΩ |
| 중심 도체 | ≤3 mΩ | |
특징:
1. 표준화 및 호환성: SMA 커넥터는 표준 크기 및 전기적 사양을 따르므로 광범위한 RF 구성 요소 및 장치와의 호환성을 보장합니다.
2. 환경 저항: 일부 버전의 SMA 커넥터는 가혹한 환경 조건(방수, 방진 또는 내식성)을 견딜 수 있도록 설계되었습니다.
3. 광범위한 응용 분야: 성능 특성으로 인해 SMA 커넥터는 무선 통신, 테스트 및 측정 분야에서 널리 사용됩니다.
응용 분야:
SMA 커넥터는 RF 및 마이크로파 산업에서 널리 사용되는 동축 커넥터로, 소형 설계, 넓은 주파수 범위, 뛰어난 기계적 및 전기적 성능, 높은 신뢰성으로 유명합니다. 이러한 특성으로 인해 SMA 커넥터는 분야 예: microwave 통신, 측정 및 테스트 장비, 위성 통신 및 과학 실험과 같은 분야에 적용할 수 있습니다.
기타 제품:
1.SMA 직각 암컷 플랜지 마운트 RF 동축 커넥터
| 모델 번호 | L | L1 | D | 참고 |
| SMA-KWFD101 | 3 | 3 | 1.3 | |
| SMA-KWFD101G | 3 | 3 | 1.3 | SS 하우징 |
| SMA-KWFD115 | 4 | 2 | 0.6 | |
| SMA-KWFD131 | 15 | 3 | 1.3 | |
| SMA-KWFD147 | 4 | 4 | 1.3 | |
| SMA-KWFD169 | 3 | 0.6 | 0.4 | |
| SMA-KWFD234 | 3 | 3 | 1 |
2.50옴 암컷 잭 플랜지 마운트 SMA RF 커넥터
| 모델 번호 | L | L1 | L2 | D | D1 | D2 | 참고 |
| SMA-KFD217A | 4 | 7 | 6 | 1.3 | 4.1 | 2.2 | |
| SMA-KFD746 | 0 | 1.1 | 5.7 | 1.3 | 0 | 2.6 | |
| SMA-KFD1197 | 4 | 4.5 | 5.7 | 1 | 4.1 | 2.6 | |
| SMA-KFD1304 | 0 | 1 | 5.7 | 0.8 | 0 | 2.2 | |
| SMA-KFD1401 | 3.3 | 5 | 5.7 | 1.3 | 4.1 | 2.6 |
제품 카탈로그:
| RF 어댑터 |
| 도파관-동축 어댑터 |
| 유리-금속 기밀 씰 |
| J30J 시리즈 커넥터 |
| 마이크로파 로터리 조인트 |
| RF 케이블 어셈블리 |
| SMA/SSMA RF 커넥터 |
| SMP/SSMP RF 커넥터 |
| 밀리미터파 커넥터(2.4mm, 2.92mm) |
참고:
10,000개 이상의 SMA 커넥터가 있습니다. 사용 중인 커넥터를 찾을 수 없는 경우 세부 정보를 알려주시면 연락드리겠습니다.
