고신뢰성 SSMA (미니 SMA) 암형 직각 벌크헤드 커넥터
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 제품 이름: | SSMA RF 커넥터 | 임페던스: | 50Ω |
|---|---|---|---|
| 내구성: | 500이지 사이클 | 소재: | 구리 합금 |
| 적용: | RF | 절연 저항: | ≥5000MΩ |
| 절연성 매체: | PTFE | 성별: | 여성 |
| 강조하다: | MF108A 케이블 RF 플러그,SSMA 남성 스테인리스 스틸 RF 플러그 |
||
높은 신뢰성 SSMA ((미니 SMA) 여성 직각 구간 연결 장치
SSMA 시리즈 RF 동축 커넥터는 소형화 된 SMA 커넥터 버전으로, 컴팩트 크기와 넓은 주파수 대역폭 및 높은 신뢰성이 특징입니다.그들은 항공과 같은 다양한 분야에서 널리 사용됩니다., 항공우주, 마이크로파 통신
특징:
1소형 크기: SSMA 커넥터는 SMA 커넥터보다 작고, 공간을 필요로 하는 애플리케이션에 적합합니다.
2폭 넓은 주파수 대역폭: SSMA 커넥터는 폭 넓은 주파수에서 작동하도록 설계되어 있으며, 일반적으로 18 GHz 또는 더 높은 범위를 지원합니다.
3높은 신뢰성: 이 커넥터는 높은 온도와 진동을 포함한 까다로운 환경에서 안정적인 연결을 유지하도록 설계되었습니다.
4낮은 반사 손실: SSMA 커넥터의 설계는 신호 반사를 최소화하고 손실을 줄이고 향상된 성능을 제공하는 데 도움이됩니다.
SSMA RF 커넥터의 사양:
참고:모델의 빈도는 제품 사양 문서의 데이터에 기초합니다.
| 전자 및 재료 특성 | ||
| 임페던스 | 50Ω | |
| 주파수 범위 | DC 30GHz | |
| 가등전압 | 250 VRMS (최대 해수면) | |
| 다이엘렉트릭스 전압 저항 | 750 VRMS (해수면 최대) | |
| 단열 저항 | ≥5000MΩ | |
| 중앙 지휘자 | 남성 | 금으로 접힌 구리 합금 |
| 여성 | 베릴륨 금으로 칠한 청동 | |
| 껍질 및 기타 금속 부품 | 금으로 접힌 구리 합금 | |
| 크림 스러브 | 구리 합금, 니켈 접착 | |
| 단열기 | PTFE | |
| 봉인 고리 | 실리콘 고무 | |
| 내구성 | 500 회로 | |
적용:
1무선 통신: 마이크로 웨브 링크, 포인트-투-포인트 통신 및 셀룰러 베이스 스테이션 안테나 시스템에서 SSMA 커넥터는 RF (라디오 주파수) 구성 요소를 연결하는 데 사용됩니다.
2항공우주 및 항공:SSMA 커넥터는 높은 신뢰성 및 극한 조건에 견딜 수있는 능력으로 인해 항공우주 산업 내에서 다양한 통신 및 탐색 시스템에서 사용됩니다..
3테스트 장비: RF 테스트 및 측정 장비에서 SSMA 커넥터는 테스트 장비와 테스트 중인 장비 (EUT) 또는 다른 RF 구성 요소를 연결하는 데 사용할 수 있습니다.
제품 카탈로그
| RF 어댑터 |
| SMA RF 커넥터 |
| SSMP RF 커넥터 |
| TNC RF 커넥터 |
| N형 RF 커넥터 |
| MCX/MMCX RF 커넥터 |
| 밀리미터 파도 연결 장치 (2.4mm, 2.92mm) |
| RF 케이블 집합 |
| 코아시얼 어댑터로 파도 안내 |
| 유리-금속 밀폐 |
| J30J 시리즈 커넥터 |
| 마이크로 웨이브 회전 관절 |

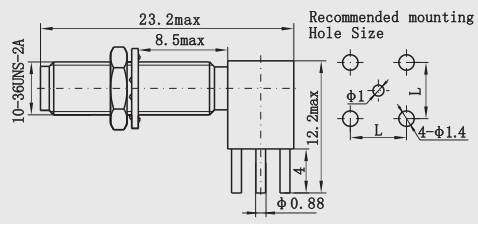

윤곽 도면: (단위:mm)
관련 제품
1미니 SMA 마이크로 스트립 직각 커넥터 PCB
| 모델 번호 | 참고: |
| SSMA-KWHD41 |
2.SSMA 여성 RF 마이크로 스트립 커넥터 PCB
| 모델 번호 | 참고: |
| SSMA-KHD4 |
참고:
우리는 10,000종이 넘는SMA 커넥터, 사용 중인 커넥터가 발견되지 않으면, 귀하의 세부 정보를 제공하여 저희에게 연락하십시오.
