고성능 SMA 청동 여성에서 여성 금장 RF 커넥터 / 어댑터
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 제품 이름: | SMA 여성과 여성 연결 장치 | 소재: | 금속 |
|---|---|---|---|
| 종류: | 일직선 | 성별: | 여성 |
| 팔팅: | 금 도금법 | 색상: | 금 |
| 임페던스: | 50 오옴 | 내구성 (): | 500주기 |
| 강조하다: | SMA 황동 암 RF 커넥터,금으로 칠한 SMA RF 어댑터,암-암 SMA 커넥터 |
||

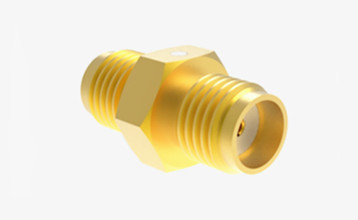

고성능 SMA 황동 암-암 금도금 RF 커넥터/어댑터
SMA RF 동축 커넥터는 MIL-C-39012 사양을 준수하는 초소형 및 고주파 호환 커넥터로 차별화됩니다. 초소형 크기, 넓은 대역폭 기능, 뛰어난 기계적 및 전기적 성능, 향상된 신뢰성을 포함한 여러 장점으로 유명합니다. 마이크로파 통신 및 측정 장비와 같은 분야에서 광범위하게 사용되기 때문에 가장 일반적으로 사용되는 RF 동축 커넥터라는 칭호를 얻었습니다. 당사는 최대 20GHz의 주파수를 견딜 수 있도록 설계된 고성능 커넥터 라인업을 개발했습니다.
제품 사양:
참고: 모델의 특정 데이터는 제품 사양 시트의 데이터를 기반으로 합니다.
| 전기적 특성 | ||
| 임피던스 | 50Ω | |
| 주파수 범위 | DC~18GHz | |
| 정격 전압 | 335VRMS* | |
| 유전체 내전압 | 1000VRMS* | |
| 절연 저항 | ≥5000MΩ | |
| 중심 도체 저항 | 중심 도체 | ≤3.0mΩ |
| 외부 도체 | ≤2.0mΩ | |
| VSWR | ≤1.3 | |
| 재료 및 기계적 특성: | |||
| 중심 도체 | 수/플러그 | 황동 | 금도금 |
| 암/소켓 | 베릴륨 구리 | 금도금 | |
| 탄성 접점 | 베릴륨 구리 | 니켈 도금 | |
| 쉘/하우징 | 황동 | 금도금 | |
| 쉘/하우징 | 스테인리스 스틸 | 수동 처리 | |
| 절연체 | PTFE | ||
| 밀봉 링 | 실리콘 고무 | ||
| 내구성 | 500회 | ||
| 토크 | 0.79~1.13N.m | ||
| *기타 재료 및 표면 코팅은 맞춤 제작 가능 | |||

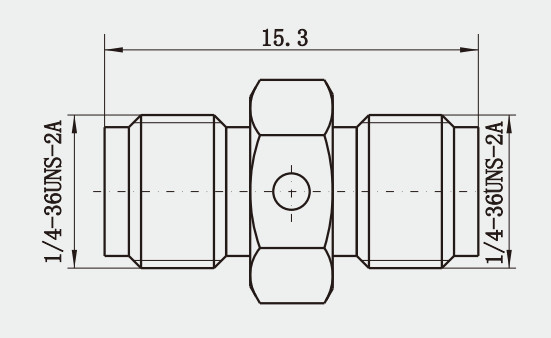

고성능 SMA 황동 암-암 금도금 RF 커넥터/어댑터 개요 도면
제품 특징:
1. 재질: 황동은 우수한 전기 전도성과 내식성으로 인해 일반적인 재질 선택입니다.
2. 성별 유형: SMA 어댑터는 일반적으로 다양한 연결 요구에 맞는 수컷 및 암컷 버전으로 제공됩니다.
3. 나사 연결: SMA 인터페이스는 나사식 커플링 메커니즘을 사용하여 안전한 물리적 연결을 보장하고 어느 정도의 방수 및 방진 기능을 제공합니다.
4. 크기: SMA 커넥터는 매우 작아서 공간이 제한된 응용 분야에 적합합니다.
응용 분야:
1. 호환성: SMA 황동 어댑터는 SMA 커넥터를 BNC, Type N 또는 Type F와 같은 다른 유형의 동축 또는 RF 커넥터에 연결하는 데 사용할 수 있습니다.
2. 내구성: 황동 구조는 상당한 기계적 강도와 내구성을 제공하여 정상 사용 중 압력과 잠재적인 물리적 손상을 견딜 수 있습니다.
3. 표면 마감: 산화를 방지하고 수명을 연장하기 위해 황동 어댑터는 금 또는 은과 같은 표면 처리로 도금될 수 있습니다.
4. 응용 분야: SMA 황동 어댑터는 마이크로파 통신, 레이더 시스템, 테스트 장비 및 고주파 신호 전송이 필요한 기타 전자 장치를 포함한 다양한 RF 응용 분야에 사용할 수 있습니다.
참고:
1000가지 이상의 RF 커넥터를 공급할 수 있습니다. 요청과 일치하지 않으면 당사에 문의하십시오.
