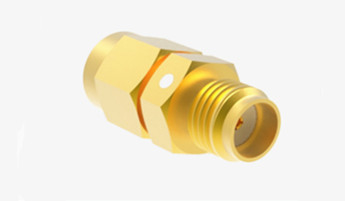

직선 금판 SMA 남성에서 여성 RF 커넥터 구리 어댑터
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 제품 이름: | 암 부품에게 남자인 SMA | 소재: | 금속 |
|---|---|---|---|
| 종류: | 일직선 | 성별: | 수컷에서 암컷으로 |
| 팔팅: | 금 도금법 | 임페던스: | 50 오옴 |
| 내구성 (): | 500주기 | 무게: | 약 80~150g |
| 강조하다: | 소음 감언 연결관,동축 케이블 연결관 |
||
직선 금판 SMA 남성에서 여성 RF 커넥터 구리 어댑터
SMA RF 동축 커넥터는 MIL-C-39012 사양에 부합하는 매우 컴팩트하고 고 주파수 적합한 커넥터로 돋보인다.최소한의 크기를 포함합니다., 넓은 주파수 범위, 탁월한 기계 및 전기 기능 및 높은 신뢰성.마이크로파 통신 및 측정 장치와 같은 영역에서 광범위하게 사용되기 때문에, 그것은 가장 자주 사용되는 RF 동축 연결 장치의 지위를 달성했습니다.우리 회사는 20GHz까지의 주파수를 견딜 수 있도록 설계된 뛰어난 성능의 커넥터를 설계했습니다..
전기 특성
참고:모델의 특정 데이터는 제품 사양 문서의 데이터에 기초합니다.
| 전기 특성 | ||
| 임페던스 | 50Ω | |
| 주파수 범위 | DC~18GHz | |
| 가등전압 | 335VRMS* | |
| 다이엘렉트릭스 전압 저항 | 1000VRMS* | |
| 단열 저항 | ≥5000MΩ | |
| 중앙 저항 | 중앙 지휘자 | ≤3.0mΩ |
| 외부 선도자 | ≤2.0mΩ | |
| VSWR | ≤1.3 | |
| 재료 및 기계적 특성: | |||
| 중앙 지휘자 | 남성/플러그 | 금속 | 금으로 칠한 |
| 여성/소켓 | 베릴륨 청동 | 금으로 칠한 | |
| 회복력 있는 접촉 | 베릴륨 청동 | 니켈 접착 | |
| 껍질/하우스 | 금속 | 금으로 칠한 | |
| 껍질/하우스 | 스테인리스 스틸 | 비활성화 | |
| 단열기 | PTFE | ||
| 밀폐 반지 | 실리콘 고무 | ||
| 내구성 | 500사이클 | ||
| 토크 | 00.79~1.13N.m | ||
| *다른 재료 및 마감 코팅은 사용자 정의 할 수 있습니다. | |||

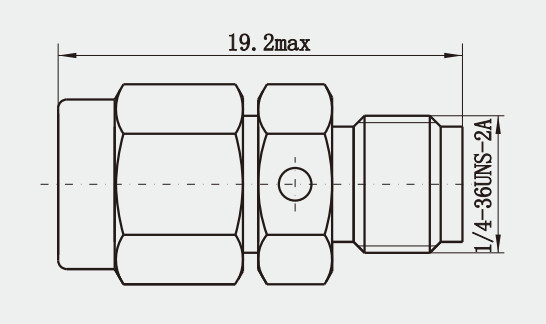

제품 도면:
제품 특징:
1내구성: 청동 구조는 상당한 기계적 강도와 내구성을 제공하여 정상적인 사용 중에 압력과 잠재적 인 물리적 손상을 견딜 수 있습니다.
2표면 완화: 산화 방지 및 수명을 연장하기 위해 청동 어댑터는 다른 표면 처리 중 금 또는 은으로 가려질 수 있습니다.
3응용 프로그램: SMA 청동 어댑터는 마이크로 웨브 통신, 레이더 시스템, 테스트 장비,그리고 고주파 신호 전송을 필요로 하는 다른 전자 장치.
4성능: 설계 및 재료로 인해 SMA 청동 어댑터는 신호 무결성을 유지하는 데 중요한 낮은 삽입 손실과 높은 반환 손실 (반사 손실) 을 제공합니다.
적용:
1무선 네트워크: 무선 지역 네트워크 (WLAN), 셀룰러 기본 스테이션 및 기타 무선 시스템과 같은 무선 인프라를 구축 할 때 SMA 어댑터가 사용될 수 있습니다.
2RF 증폭기 및 모듈: 신호 입력 및 출력이 RF 증폭기, 변환기 또는 믹서에 연결되어야하는 시나리오에서 SMA 어댑터는 일반적인 선택입니다.
3실험실 및 프로토타입 제작: 새로운 RF 회로 및 장치의 개발 및 테스트에서 SMA 어댑터는 재사용 가능하고 신뢰할 수있는 연결 방법을 제공합니다.
4. 의료 진단 장비: 신체 내부의 영상 촬영 또는 치료에 마이크로 웨이브 주파수를 사용하는 일부 의료 장치에서 SMA 어댑터는 센서 또는 송신기를 연결하는 데 사용될 수 있습니다.
포장에 대한 자세한 사항:
* 표준 수출 박스
* 고객의 요구에 따라
참고:
우리는 1000종류의 RF를 공급할 수 있습니다. 커넥터, 당신의 요청에 맞지 않으면,pls 저희에게 연락하십시오.
