12 핀 헤르메틱 유리에서 금속 밀폐 연결 장치 Kovar 7052 다 핀 헤더 JMC-173
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 제품명: | 유리-금속 다중 핀 헤더 | 도금: | 금도금 |
|---|---|---|---|
| 임피던스: | 다른 | 자격증: | ROHS ISO-9001-2015 |
| 핀: | 멀티 핀 | 재료: | Kovar 4J29 |
| 유리: | 7052,7070 | Hermecity: | <1.01325 x 10e-08 std.cc/s |
| 강조하다: | 12ピンガラスメタルシールコネクタ,コバール7052マルチピンヘッダー,ハーメチックシールコネクタ JMC-173 |
||

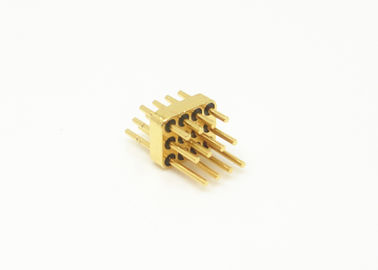

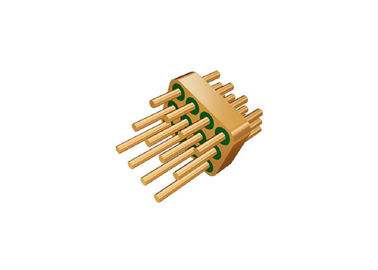

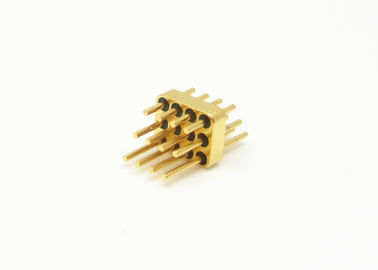

12핀 헤르메틱 유리 금속 밀봉 커넥터 코바 7052 멀티핀 헤더
헤르메틱 유리 금속 밀봉 RF/DC 피드스루 /멀티핀 헤더 /커넥터 라고도 불립니다 유리 절연체입니다. 주로 모듈과 모듈, 모듈과 부품 간에 가스 밀봉이 필요한 신호(마이크로파, 전력, 제어 신호)를 전달하는 데 사용됩니다. 밀봉 부품에서 가장 중요한 구성 요소 중 하나입니다.
낮은 유전 상수와 낮은 유전 손실을 가진 유리가 절연 및 지지 재료로 사용됩니다. 하우징과 도체는 고온에서 소결된 코바 합금으로 만들어지며 표면은 금도금됩니다. 중심 도체는 금 와이어 본딩, 납땜 및 커플링 등 다양한 종단 스타일을 가지고 있습니다. 유리 절연체는 작고 가벼우며 헤르메틱하고 신뢰성이 높아 최근 몇 년간 전자 제조 산업에서 널리 사용되었습니다.
사양:
| 제품명 | 유리 금속 멀티핀 헤더 |
| 임피던스 | 기타 |
| 유형 | 12핀 |
| 행 | 3핀 4행 |
| 색상 | 금도금 |
| 하우징 및 핀 재질 | 코바 4J29 |
|
유리 재질
유리 색상
|
7050 또는 7070 타입
녹색 또는 흰색
|
| 주파수 범위 | NA |
| VSWR | NA |
| 내전압 | ≥300V |
|
헤르메시티 누설률 |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| 절연 저항 | 단일 핀 ≥2000MΩ, 멀티핀 ≥100MΩ |
| 작동 온도 | -65℃~+260℃ |
특징:
-작은 크기
-가벼운 무게
-헤르메틱
-안정적인 품질 및 높은 신뢰성
-내부 도체: 금 와이어 본딩, 납땜 및 커플링 방식 선택 가능
응용 분야:
전자 패키지, 위성, 레이더 등 항공 전자, 항공 우주 및 자동차 분야에서 광범위하게 응용됩니다. SMA, 밀리미터파 제품과 함께 사용할 수 있습니다.
장점:
-1.27um 금도금
-엄격한 공차 제어
-표준 및 맞춤형 디자인 선택 가능
-높은 비용 효율적인 제품 및 서비스
-표준 사이즈 대량 재고 보유
-맞춤형 제품 빠른 배송

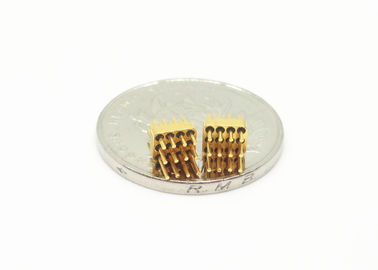

개략도 및 사진
단위:mm
| 50Ω RF 단일 핀 JM 시리즈 | 납땜, 커플링 및 본딩 선택 |
| 50Ω RF 단일 핀 JM 표준 시리즈 | 납땜, 커플링 및 본딩 선택 |
| 50Ω RF 단일 핀 JM 비표준 시리즈 | 납땜, 커플링 및 본딩 선택 |
| DC 단일 핀 JK 시리즈 | 납땜 및 본딩 선택 |
| DC 단일 핀 JK 표준 시리즈 | 납땜 및 본딩 선택 |
| DC 단일 핀 JK 비표준 시리즈 | 납땜 및 네일 헤드 본딩 선택 |
|
멀티핀 헤더 JMC 시리즈
|
1-9핀, 1-3행 선택 가능 |
| 맞춤형 치수 |
광범위 |
참고:
당사는 100,000가지 이상의 헤르메틱 유리 금속 밀봉 커넥터를 보유하고 있습니다. 사용하시는 커넥터를 찾을 수 없는 경우, 자세한 내용을 가지고 당사에 문의해 주십시오.
