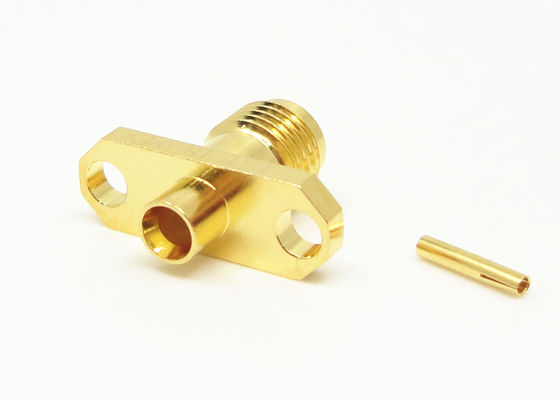

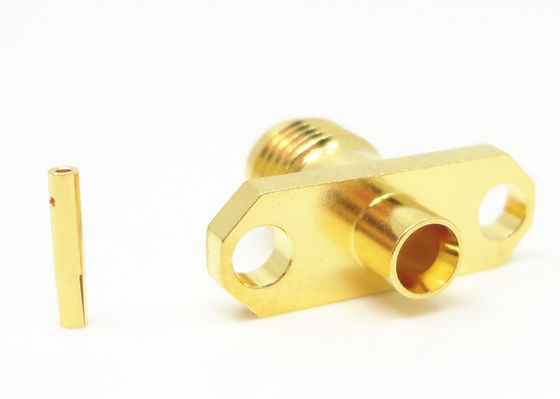

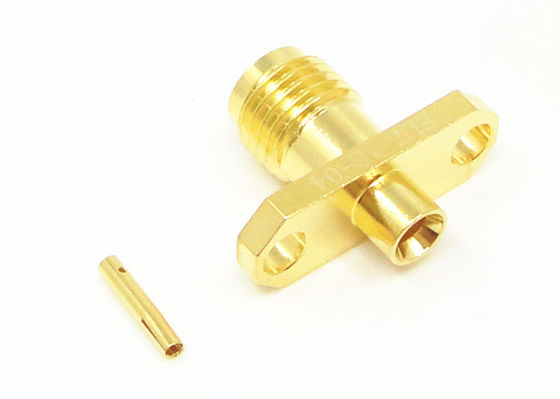

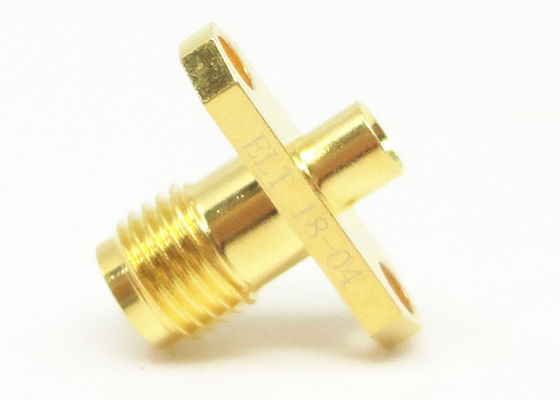

18GHz 여성 2홀 플랜지 마운트 SMA RF 커넥터 금판 50Ohm 0.086 케이블
|
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 제품명: | SMA RF 코넥타 | 센터연락처: | 구리 합금, 금도금 |
|---|---|---|---|
| 외부접점: | 구리 합금, 금도금 | 임피던스: | 50옴 |
| 산: | 2 홀 플랜지 탑재 | 빈도: | DC~18GHz |
| 성별: | 여성 | 짝짓기 케이블: | .086 케이블 |
| 내구성: | 500 사이클 | 애플리케이션: | RF 통신 시스템 |
| 강조하다: | sma 안테나 연결관,sma 감언 연결관 |
||
여성 2홀 플랜지 마운트 SMA RF 커넥터 금도금 50옴
SMA RF 커넥터는 MIL-C-39012에 따라 개발 및 생산된 소형 고주파 RF 동축 커넥터의 일종입니다. 소형, 우수한 대역폭, 우수한 전기적 특성을 특징으로 합니다. SMA RF 커넥터는 마이크로파 통신 및 마이크로파 측정 장치의 다양한 분야에서 가장 널리 사용되는 RF 동축 커넥터입니다. 당사에서 개발한 고성능 커넥터는 최대 20GHz까지 도달할 수 있습니다.
SMA RF 커넥터의 장점:
√ 풍부한 커넥터 선택 (BNC, TNC, MCX, MMCX, SMA, SSMA, SMB, SSMB, BMA, SBMA, SMC, SC, SMP, SSMP 등), 500개 이상
10개 이상의 생산 라인을 갖춘 숙련된 작업자
√ 16년 이상 RF 커넥터 제조 전문
√ 35,000평방미터 규모의 자체 공장 보유
√ Lemo, Molex, YEONHO, Tyco, AMP, KET, JWT, JMT, Cvilux, GTK 등과 교체 가능, 짧은 배송
√ 경쟁력 있는 가격
√ 월 평균 매출 1천만
√ 맞춤 제작 (ODM) 주문 환영
√ 엄격한 품질 관리 (QA 보고서), ISO9001, ROHS, CE 통과
√ 고객에게 고품질 SMA RF 커넥터 제공에 전념
√ 국가 프로젝트 부품과 길고 풍부한 협력 경험 보유
개략도: (mm)
SMA RF 커넥터 여성 플랜지 마운트 결합 .086 케이블
사양:
참고: 모델의 특정 데이터는 제품 사양 시트의 데이터를 기반으로 합니다.
| SMA RF 커넥터의 전기적 특성 | |||
| 임피던스 | 50Ω | ||
| 주파수 범위 | 연성 케이블 연결 DC~12.4GHz, 케이블 주파수에 따라 다름 | ||
| 반경질 케이블 연결 DC~18GHz,케이블 주파수에 따라 다름 | |||
| 정격 전압 | 335VRMS* | ||
| 유전체 내전압 | 1000VRMS* | ||
| 절연 저항 | ≥5000MΩ | ||
| 중심 저항 | 중심 도체 | ≤3.0mΩ | |
| 외부 도체 | ≤2.0mΩ | ||
| SMA RF 커넥터의 재료 및 기계적 특성 | |||
| 중심 도체 | 남성 | 구리 합금, 금도금 | |
| 여성 | 구리 합금, 금도금 | ||
| 쉘 및 기타 금속 부품 | 구리 합금 니켈 도금 | ||
| 스테인리스 스틸, 패시베이션 | |||
| 압착 슬리브 | 구리 합금, 니켈 도금 | ||
| 절연체 | PTFE | ||
| 밀봉 링 | 실리콘 고무 | ||
| 내구성 | 500 사이클 | ||
응용 분야:
*항공 우주
*광대역
*계측
*위상 배열 안테나
*통신
*보드 간 상호 연결
제품 카탈로그:
| RF 어댑터 |
| SSMA/SMA RF 커넥터 |
| SMP/SSMP RF 커넥터 |
| TNC RF 커넥터 |
| N 타입 RF 커넥터 |
| MCX/MMCX RF 커넥터 |
| BNC RF 커넥터 밀리미터파 커넥터 (2.4mm, 2.92mm) |
| RF 케이블 어셈블리 |
| 도파관 대 동축 어댑터 |
| 유리 금속 밀봉 |
| J30J 시리즈 커넥터 |
| 마이크로파 회전 조인트 |
참고:
10,000개 이상의 모델을 보유하고 있습니다.SMA RF 커넥터, 사용 중인 커넥터를 찾을 수 없으면 세부 정보를 가지고 저희에게 연락하십시오.
