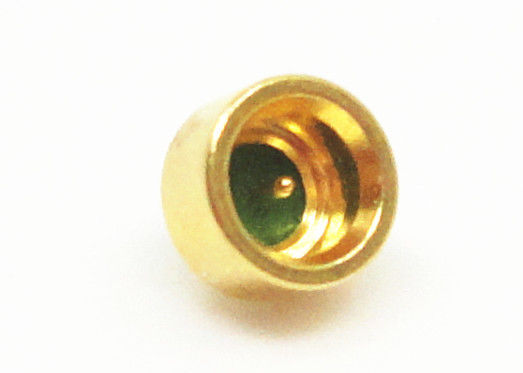

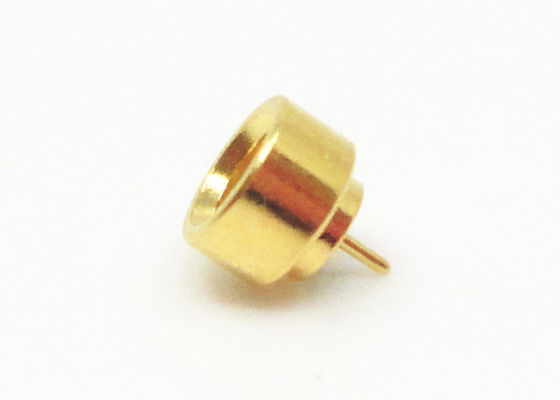

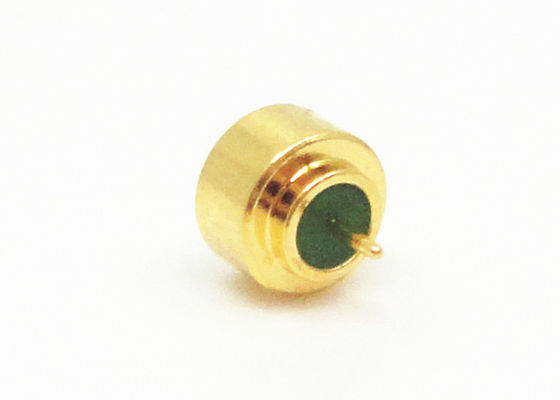

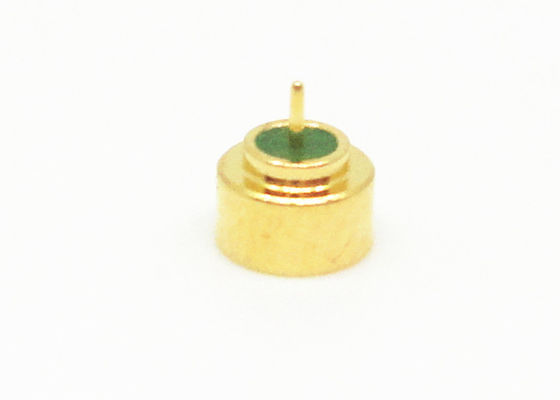

챔퍼 마이크로스트립이 있는 헤르메틱 씰 SMPM RF 커넥터 동축 SSMP 커넥터 50Ω 임피던스
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 결합 상태 깊이: | 1.4 | 종류: | 말레 |
|---|---|---|---|
| 재료: | 놋쇠, 금 도금법 | 도금: | 금은 도금처리했습니다 |
| 임피던스: | 50Ω | 주파수 범위: | DC~50GHz |
| 챔페르의 지름: | φ2.2 | 인터페이스: | 가득 찬 멈춤쇠 |
| 강조하다: | 헤르메틱 씰 SMPM RF 커넥터,50Ω SSMP 동축 커넥터,챔퍼 마이크로스트립 SMPM 커넥터 |
||
챔버 마이크로스트립이 있는 수 커넥터 SMPM RF 커넥터 동축 SSMP 커넥터 50Ω 임피던스
SMPM은 Mini SMP에 비해 크기가 작고 가벼우며 넓은 작동 대역폭을 특징으로 하는 마이크로 푸시인 RF 동축 커넥터입니다. 모듈식 집중 설치 시 보드 간 커넥터의 커플링 용도에 적용 가능합니다. 플러그에는 풀 풀 및 나사 구멍 없음의 두 가지 인터페이스 형태가 있습니다.
SMPM 인터페이스는 DC ~ 50GHz의 주파수 범위를 갖는 마이크로 미니어처 인터페이스입니다. 소형 고주파 동축 모듈에 일반적으로 사용되며 푸시온 및 스냅온 결합 스타일로 제공됩니다.
풀 디텐트 및 스무스 보어 결합 시스템은 각각의 결합/분리 힘 수준을 제공합니다. 이 상호 연결 제품군은 소형 패키지 설계 요구를 충족합니다. 고속 데이터 애플리케이션을 위한 고차폐 상호 연결 또는 플로팅 불릿 어댑터를 사용하는 보드 간 시스템에 활용될 수 있습니다. 이 플로팅 불릿은 방사형 및 축 방향 오정렬을 모두 보상하는 결합 쌍 간의 링크를 제공합니다.
사양
| 전기적 특성 | |||||
| 임피던스 | 50Ω | ||||
| 주파수 범위 | DC~50GHz | ||||
| 정격 전압 | 170VRMS* | ||||
| 유전체 내전압 | 500VRMS* | ||||
| 절연 저항 | ≥2000MΩ | ||||
| 중심 접촉 저항 | 외측 도체 | ≤5mΩ | |||
| 중심 도체 | ≤30mΩ | ||||
| DC~18GHz | 18~26.5GHz | 26.5~40GHz | 40~50GHz | ||
| VSWR | ≤1.25 | ≤1.3 | ≤1.4 | ≤1.5 | |
| 재료 및 기계적 특성 | |||||
| 중심 도체 | 수 | 코바, 금 도금 | |||
| 탄성 접점 | 베릴륨 구리 금 도금 | ||||
| 쉘 및 기타 금속 부품 |
코바 금 도금 |
||||
| 절연체 | 유리 소결 | ||||
| 밀봉 제품 누설률 | ≤1.01325×10-3Pa·cm3/s | ||||
특징
특징 및 장점
소형 패키지 크기
빠른 설치를 위한 푸시온 및 스냅온 결합 스타일
보드 간 및 케이블 간 구성용으로 사용 가능한 디자인
| 모델 번호 | L(mm) | 인터페이스 유형 | 참고 |
| SMP(M)-JHD | 1.3 | 풀 디텐트, 밀봉 | 인터페이스 깊이 1.4mm |
| SMP(M)-JHD-S | 스무스 보어 | 인터페이스 깊이 1.4mm | |
| SMP(M)-JHD3 | 풀 디텐트, 밀봉 | 인터페이스 깊이 1.4mm | |
| SMP(M)-JHD50 | 풀 디텐트, 밀봉 | 인터페이스 깊이 1.4mm | |
| SMP(M)-JHD41-S | 스무스 보어 | 인터페이스 깊이 1.4mm | |
| SMP(M)-JHD57-S | 스무스 보어 | 인터페이스 깊이 1.4mm |
응용 분야:
안테나
광대역
무선
계측
의료
양자 컴퓨팅
제품 카탈로그:
| RF 어댑터 |
| 도파관-동축 어댑터 |
| 유리-금속 밀봉 |
| J30J 시리즈 커넥터 |
| 마이크로파 회전 조인트 |
| RF 케이블 어셈블리 |
| SMA/SSMA RF 커넥터 |
| SMP/SSMP RF 커넥터 |
| MCX/MMCX RF 커넥터 |
| TNC RF 커넥터 |
| N 타입 RF 커넥터 |
| BNC RF 커넥터 밀리미터파 커넥터(2.4mm, 2.92mm) |
참고:
10,000개 이상의 SMPM 커넥터가 있습니다. 사용 중인 커넥터를 찾을 수 없는 경우 자세한 내용은 문의하십시오.세부
