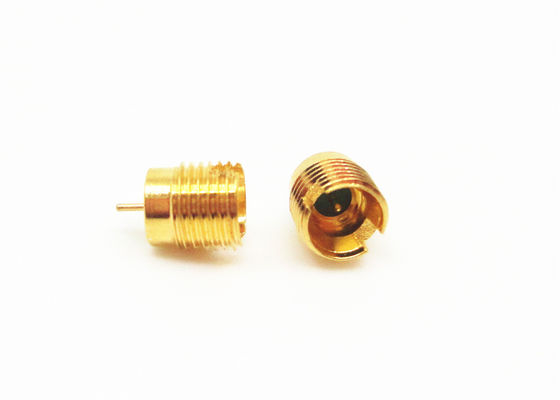

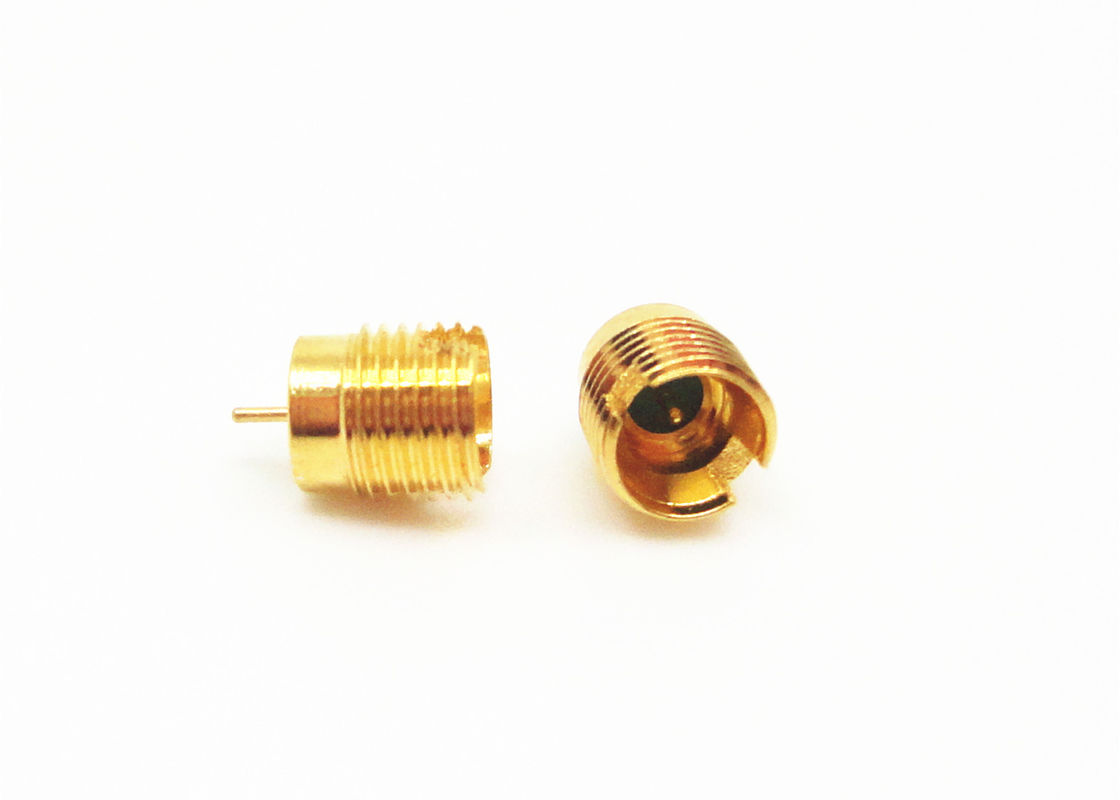

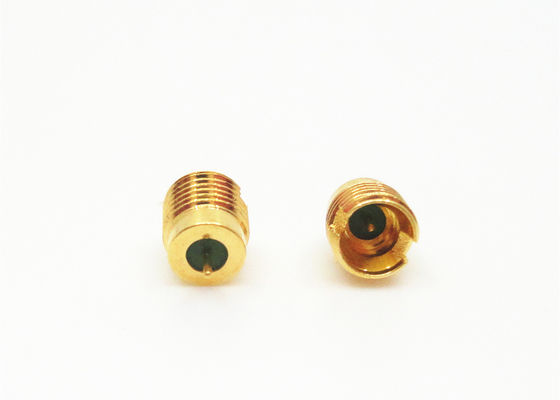

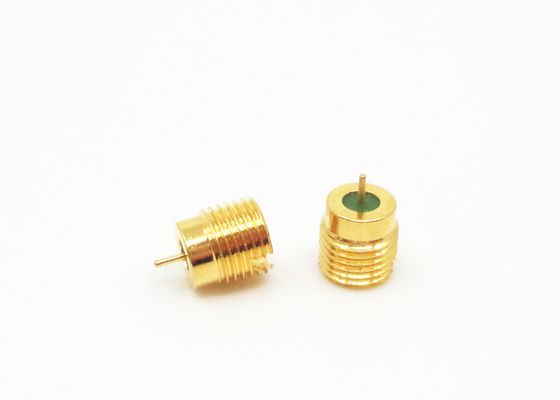

40GHz 에르메틱 밀폐된 남성 플러그 SMPM RF 커넥터
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 제품 마메: | SSMP는 밀봉하여 숫놈 커넥터를 밀봉했습니다 | 성별: | 남성 |
|---|---|---|---|
| 보다이 자료: | Kovar 4J29 | 도금: | 금도금 |
| 임피던스: | 50Ω | 주파수 범위: | DC~40GHz |
| 다른 이름: | SMPM 커넥터, 미니 SMP 커넥터 | Hermecity: | <1.01325 x 10e-08 std.cc/s |
| 강조하다: | smpm 동축 커넥터,작은 감언 연결관 |
||
40GHz SSMP 방수형 수 플러그 SMPM RF 커넥터 미니 SMP 나사산 커넥터
미니 SMP 커넥터는 또한 SMPM, SSMP 커넥터라고도 합니다. 소형 푸시온 RF 동축 커넥터로, 소형(SMP에 비해), 경량, 광대역 등의 특징을 가지고 있습니다. 모듈식 집중 장착 상황에서 보드 간 커넥터의 커플 사용에 적용되며, 플러그는 완전 고정 및 부드러운 보어의 두 가지 인터페이스 형태를 가지고 있습니다.
특징:
1. 이 유형의 SMPM 수 커넥터는 분리력을 선호하는 경우 완전 고정 또는 부드러운 보어 디자인으로 제공될 수 있습니다.
2. SMPM의 크기는 SMP 디자인보다 35% 작습니다.
3. 통신 시스템에 널리 사용됩니다.
4. SMPM(SSMP)은 소형, 푸시온 스타일의 마이크로 인터페이스 커넥터입니다.
5. 이 유형의 RF 커넥터는 최대 50GHz의 넓은 주파수 범위를 가지고 있습니다.
6. 유연하고 반강성 케이블 모두에 대한 케이블 장착 버전 재료
응용 분야:
* 항공우주
* 보드 간 상호 연결
* 광대역
* 안테나
* 군사
* 계측
사양:
| 전기적 특성 | |||||
| 임피던스 | 50Ω | ||||
| 주파수 범위 | DC~50GHz | ||||
| 정격 전압 | 170VRMS* | ||||
| 유전체 전압 저항 | 500VRMS* | ||||
| 절연 저항 | ≥2000MΩ | ||||
| 중심 저항 | 외부 도체 | ≤5mΩ | |||
| 중심 도체 | ≤30mΩ | ||||
| DC~18GHz | 18~26.5GHz | 26.5~40GHz | 40~50GHz | ||
| VSWR | ≤1.25 | ≤1.3 | ≤1.4 | ≤1.5 | |
재료 및 기계적 특성:
중심 도체:
수: Sn-P 청동/코바, 금 도금
암: 베릴륨 청동, 금 도금
탄성 접촉: 베릴륨 청동 금 도금
본체 및 기타 금속 부품: 황동/코바, 금 도금
절연체: 유리 소결/PTFE/PEI
제품 도면:
관련 SMP 수 커넥터
1.
| 모델 번호 | 설명 | 참고 |
| SSMP(M)-JHD12-JH | 본딩 표면이 있는 SMPM 미니 SMP 수 완전 제한 방수 커넥터 | 인터페이스 깊이 1.2mm |
2.
| 모델 번호 | 설명 | 참고 |
| SSMP(M)-JHD1 | 본딩 표면이 있는 SMPM 미니 SMP 수 완전 제한 방수 커넥터 | 인터페이스 깊이 1.3mm |
| SSMP(M)-JHD1-S | SMPM 미니 SMP 수 부드러운 보어 방수 커넥터 |
3.
| 모델 번호 | 설명 | 참고 |
| SSMP(M)-JHD42-S | SMPM 미니 SMP 수 부드러운 보어 방수 커넥터 | 인터페이스 깊이 1.4mm |
4.
| 모델 번호 | L | 설명 | 참고 |
| SSMP(M)-JHD13 | 2.3 | SMPM 미니 SMP 수 완전 제한 방수 커넥터 | 인터페이스 깊이 1.7mm |
| SSMP(M)-JHD15 | 1.85 | SMPM 미니 SMP 수 완전 제한 방수 커넥터 | |
| SSMP(M)-JHD24-S | 0.9 | SSMP 수 부드러운 보어 방수 커넥터 | |
| SSMP(M)-JHD32 | 6 | SMPM 미니 SMP 수 완전 제한 방수 커넥터 | |
| SSMP(M)-JHD43 | 1.7 | SMPM 미니 SMP 수 완전 제한 방수 커넥터 | |
| SSMP(M)-JHD88-JH | 1 | 본딩 표면이 있는 SMPM 미니 SMP 수 완전 제한 방수 커넥터 |
5.
| 모델 번호 | 설명 | 참고 |
| SSMP(M)-JHD36 | SMPM 미니 SMP 수 완전 제한 방수 커넥터 | 인터페이스 깊이 2.11mm |
인증서:
참고:
10,000개 이상의 상호 연결 제품(BNC, TNC, MCX, MMCX, SMA, SSMA, SMB, SSMB, BMA, SBMA, SMC, SC, SMP, SSMP 등)을 보유하고 있습니다. 사용 중인 커넥터가 없는 경우 세부 정보를 알려주시면 연락드리겠습니다.
