제품 상세 정보:
결제 및 배송 조건:
|
| 제품 이름: | SSMP, SMPM, 작은 SMP 연결기 | 종류: | 잭이 잭으로 들어 올립니다 |
|---|---|---|---|
| 소재: | 놋쇠 | 도금: | 금은 도금처리했습니다 |
| 임피던스: | 50Ω | 주파수 범위: | DC~50GHz |
| 이명: | 작은 SMP, SMPM | 몸체 유형: | 일직선 |
| 모델: | SSMP-KK85 | ||
| 하이 라이트: | Bullet RF 어댑터 커넥터,SMP RF 어댑터 커넥터,Mini Bullet SMP RF 커넥터 |
||
소개
SSMP는 소형 푸시-온 RF 동축 커넥터이며, SMP에 비해 작은 부피 (,) 가벼운 무게, 넓은 작동 광대역 등이 있습니다.모듈 집중적 장착의 상황에 대한 보드에서 보드 커넥터의 커플 사용에 적용하고 플러그는 완전한 해제 및 무선 구멍과 함께 두 개의 인터페이스 형태가 있습니다.
| 전기 특성 | |||||
| 임페던스 | 50Ω | ||||
| 주파수 범위 | DC~50GHz | ||||
| 가등전압 | 170VRMS* | ||||
| 다이엘렉트릭스 전압 저항 | 500VRMS* | ||||
| 단열 저항 | ≥2000MΩ | ||||
| 중앙 저항 | 외부 선도자 | 정상 ≤3.5mΩ, 밀폐 ≤5mΩ | |||
| 중앙 지휘자 | 정상 ≤8mΩ, 밀폐 ≤30mΩ | ||||
| DC~18GHz | 18~26.5GHz | 26.5~40GHz | 40~50GHz | ||
| VSWR | ≤1.25 | ≤1.3 | ≤1.4 | ≤1.5 | |
재료 및 기계적 특성:
중앙 지휘자:
남자:Sn-P 청동/코바르, 금으로 칠
여자:금으로 접힌 베릴륨 청동
탄력성 접촉: 베릴륨 동지 금판
시체 및 기타 금속 부품: 구리/코바르 금판

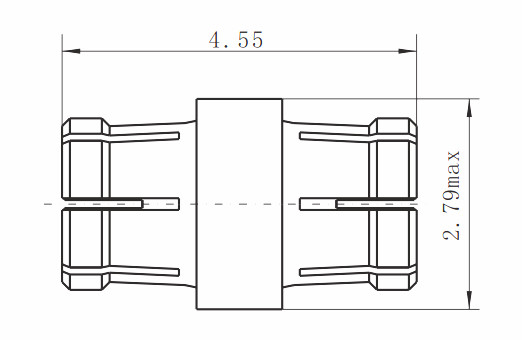

제품 도면:
특징:
- 50GHz까지 더 높은 주파수 범위
-SMPM (SSMP) 는 미니어처형, 밀기 마이크로 인터페이스 커넥터이며, 통신 분야에서 널리 사용될 수 있습니다.
-SMPM 시리즈는 PC 장착, 직각 및 직각, 0.047 케이블 커넥터 및 밀착 가능한 플랜지 장착을 포함합니다.
- 모든 남성 커넥터는 분리 힘에 대한 선호도를 충족시키기 위해 완전히 웅덩이 또는 부드러운 구멍 디자인으로 제공됩니다.
적용:
마이크로파와 밀리미터 파도의 라디오 송신기 수신기, 안테나 점퍼, 부품 상호 연결 및 RF 테스트 및 측정 연구소에서 더 많은 높은 품질의 사용자 정의 RF 케이블 조립 제품,견고하고 MIL-STD로 설계되었습니다., 항공우주, 통신, 단계 안정, 단계 및 지연 일치, 야외 및 혹독한 환경 및 기타 전파 응용 프로그램을 제조 할 수 있습니다.
관련 제품:
| SSMP 여성에서 여성 RF 어댑터 | 길이=15.55mm | 지름=φ2.79 최대 |
| SSMP 여성에서 여성 RF 어댑터 | 길이=8.6mm | 지름=φ2.79 최대 |
| SSMP 여성에서 여성 RF 어댑터 | 길이=23.1mm | 직경=φ305 |
| SSMP 여성에서 여성 RF 어댑터 | 길이=8mm | 지름=φ2.79 최대 |
공장 및 생산 라인:
참고:
우리는 10,000종류의 상호 연결 제품을 가지고 있습니다. (BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP 등.)귀하의 세부 정보를 저희에게 문의하시기 바랍니다..
