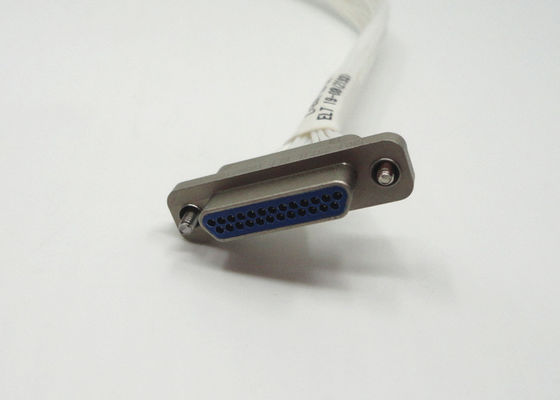

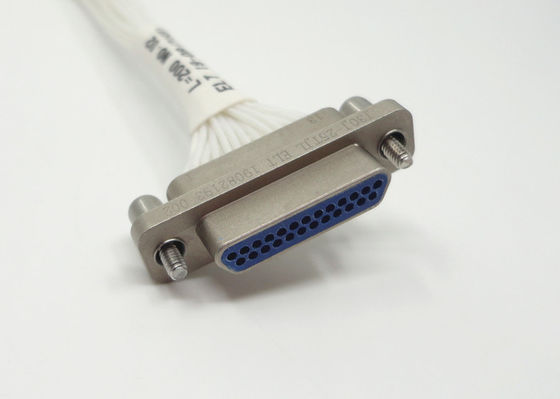

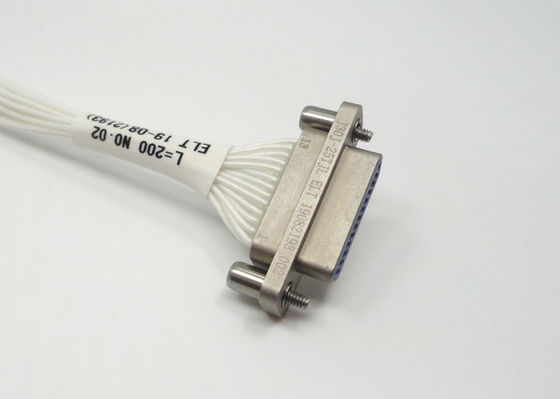

25핀 J30J 시리즈 커넥터 소형 직사각형

특징:

- 0.635mm,1.27mm,1.91mm 접촉 거리
- 1, 2, 3, 4 원료 옵션

- 트위스트 핀, 높은 접촉 밀도

- 9-100개 연락처
- MIL-DTL-83513 자격
- 직각 모델 선택
- 공간과 무게를 절약합니다.
- 충격과 진동에 대한 탁월한 저항력
- 낮은 접촉 저항, 높은 전류 용량, 높은 변압 강도
- 맞춤형 커넥터와 케이블 집합

- 종료 스타일은 크림 콘택트이고, 리소우는 (줄 × 선) 1.27 × 2입니다.54.

종류:
- J30J 시리즈
- J30JM (허메틱) 시리즈
- J30 (플라스틱) 시리즈
- J50J 시리즈
- J55A 시리즈
- J55AM (허메틱) 시리즈
- J56J 시리즈

응용 프로그램:
- 내비게이션 시스템
- 연구 센터
- 의료용
- 보드에서 케이블로

- 항공기, 레이더
- 미사일 및 안내 시스템
- 탑재 장비
- 통신 시스템
- 표면 장착 (SMT) 보드 케이블

이 시리즈 제품은 미국 MDM 시리즈 제품, 등과 동등합니다, 껍질은 알루미늄 합금, 접촉 공간은 1.27mm입니다, 와이어 코어 섹션 영역에 적용하면 0.1-0.15mm 제곱입니다.이 제품의 성능은 GJB2446A에 따라 ((미니어처 포화 된 껍질 직사각형 전기 연결 장치에 대한 일반 사양), 그것은 MIL-DTL-83513와 동등합니다, 그것은 일반으로 나뉘어 있습니다 ((껍질) 및 개선 된 ((껍질). 작은 설치 공간, 가벼운 무게, 신뢰할 수있는 연결, 우수한 전자기 스크리,좋은 지진 저항성, 등 작은 공간에 필요한 전자 장비와 장치에서 널리 사용됩니다.

연락처

(핀 삽입의 얼굴 보기)

참고:

일반적인 커넥터에는 6 개의 하위 가족이 포함됩니다: 크림 콘택트 커넥터, 로더 콘택트 커넥터, 인라인 콘택트
PCB N의 경우, PCB N-J의 경우 직선 접촉, PCB W의 경우 직각 접촉, PCB W-J의 경우 직각 접촉.

스펙트럼
