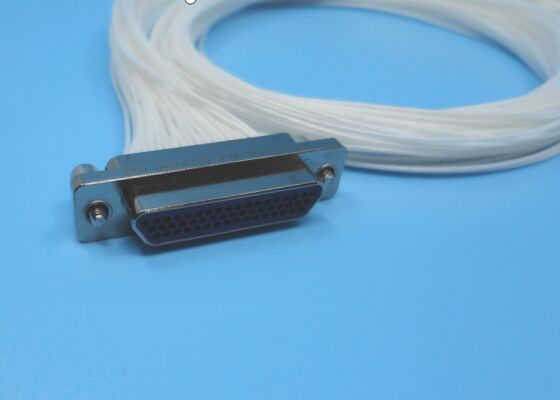

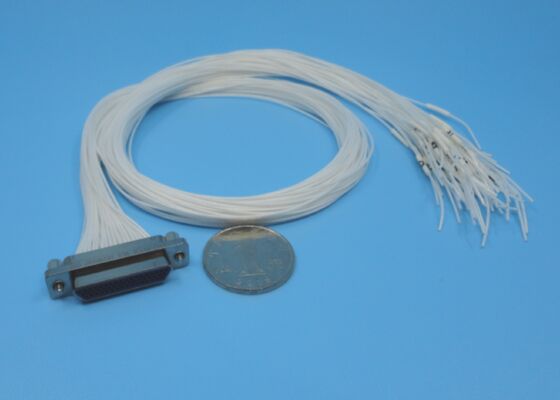

J30J 시리즈 커넥터 직사각형 남성 플러그 51kontakts 남성 플러그 회로 연결 구성 요소를 위해 크림 와이어 길이 500mm
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 제품명: | J30J 시리즈 커넥터 | 다른 이름: | 마이크로 D 커넥터 |
|---|---|---|---|
| 센터 지휘자: | 구리 합금, 금도금 | 외부 도체: | 알루미늄 합금, Nickle 도금 |
| 콘택트 렌즈: | 메일플러그 | DWV: | 800V |
| 접촉 종결: | 주름 | 절연저항: | ≥5000MΩ |
| 연락처/핀: | 연락처 51개 | 절연 유전체: | PBT |
| 작동 온도: | -55℃~+125℃ | 보관온도: | -55℃~+125℃ |
| 짝짓기 케이블: | AFR-250, 백색선 0.10mm2 ~0.15mm2 | 와이어 길이: | 1500mm, 1000mm,500mm, 300mm, 200mm |
| 맞춤화: | 다른 와이어 길이 | ||
| 강조하다: | J30J 시리즈 수컷 플러그 커넥터,51 접촉 직사각형 연결 플러그,크림 와이어 커넥터 길이 500mm |
||
제품 설명:
J30J 시리즈 마이크로 직사각형 커넥터는 항공 우주 및 휴대용 장비에 최적화되어 있으며, J30J 시리즈 마이크로 직사각형 커넥터는 초소형 크기, 경량 구조 및 높은 신뢰성을 결합합니다. 견고한 알루미늄 합금 차폐 및 진동 방지 나사식 커플링을 특징으로 하는 이 커넥터는 열악한 환경에서 안정적인 신호 전송을 보장하여 현대 전자 시스템의 소형화 및 경량화를 촉진합니다.접점 시스템
안정적인 전기 성능을 위해 1.27mm 접점 피치를 갖춘 유연한 트위스트 핀 접점을 특징으로 합니다.
사용 가능한 접점 구성:9, 15, 21, 25, 31, 37, 51, 66, 74, 100 핀.접점은 낮은 접촉 저항과 우수한 내식성을 제공하기 위해 금도금 구리 합금으로 되어 있습니다.
하우징 및 차폐내구성과 효과적인 차폐를 위해 무전해 니켈 도금된 견고한 AL 합금으로 하우징됩니다.
까다로운 작동 조건에서 안전하고 진동에 강한 연결을 보장하기 위해 나사식 커플링이 장착되어 있습니다.종단 옵션솔더 종단, 직각/스트레이트 PCB 장착, 와이어 크림핑 조립을 포함한 여러 종단 스타일을 지원합니다.
사용 가능한 접점 구성:9, 15, 21, 25, 31, 37, 51, 66, 74, 100 핀.접점은 낮은 접촉 저항과 우수한 내식성을 제공하기 위해 금도금 구리 합금으로 되어 있습니다.
하우징 및 차폐내구성과 효과적인 차폐를 위해 무전해 니켈 도금된 견고한 AL 합금으로 하우징됩니다.
까다로운 작동 조건에서 안전하고 진동에 강한 연결을 보장하기 위해 나사식 커플링이 장착되어 있습니다.종단 옵션솔더 종단, 직각/스트레이트 PCB 장착, 와이어 크림핑 조립을 포함한 여러 종단 스타일을 지원합니다.
접점 배열:
기술 데이터:J30J 시리즈 커넥터 51 접점 수 커넥터 개요 치수:제품 모델
J30J-51TJL-500 (51핀, 수 커넥터, 와이어 길이 500mm)기술재질 및 마감
기술 데이터:J30J 시리즈 커넥터 51 접점 수 커넥터 개요 치수:제품 모델
J30J-51TJL-500 (51핀, 수 커넥터, 와이어 길이 500mm)기술재질 및 마감
임피던스
중심 도체구리 합금, 금 도금DWV
중심 도체구리 합금, 금 도금DWV
알루미늄 합금, 니켈 도금
절연 저항
| >5000MΩ |
절연 유전체 |
||
| PBT | 온도 | ||
| 작동 온도: -55℃~+125℃ 보관 온도: -55℃~+125℃ | 응용 분야: | 항공 우주: | 레이더 시스템, 위성 통신, 원격 측정 및 제어 시스템 |
| 전자 제품: | 통신 전자 제품, 차량 장착 장비 및 시스템 | 고급 산업: | 의료 장비, 테스트 장비, 시추공 탐사 장비 |
| 마이크로파 및 RF 장비: | 소형 송수신기 모듈, PCB-PCB / PCB-케이블 상호 연결 | 맞춤화: | Elite Electronics의 제품 맞춤화 서비스를 통해 J30J 시리즈 커넥터를 맞춤화하십시오: |
| 또한 12핀, 24핀, 35핀, 39핀, 41핀과 같은 특수 핀도 맞춤화할 수 있으며, 맞춤화 전에 엔지니어의 프로젝트 평가를 진행할 것입니다. | 포장 및 배송: | ||
포장:
J30J 시리즈 커넥터는 배송 중 손상을 방지하기 위해 내부 보호 폼이 있는 내구성 있는 골판지 상자에 안전하게 포장됩니다.배송:
안전하고 신속한 배송을 위해 신뢰할 수 있는 택배 서비스를 이용합니다. 모든 배송에는 추적 번호가 포함되며 운송 중 취급 부주의를 방지하기 위해 안전하게 포장됩니다.
