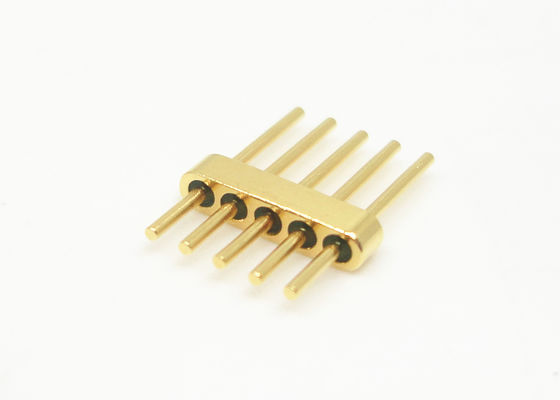

5 핀 밀폐 유리 금속 실 커넥터 코바 4J29 쉘 재질 JMC-289
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 제품명: | 멀티 핀 헤더 | 도금: | 금도금 |
|---|---|---|---|
| 임피던스: | 다른 | 핀 번호: | 5개 핀 |
| 쉘 소재: | Kovar 4J29 | 핀 재료: | Kovar 4J29 |
| 유리: | 7052,7070 | Hermecity: | <1.01325 x 10e-08 std.cc/s |
| 강조하다: | 5핀 헤르메틱 유리 금속 커넥터,코바르 4j29 껍질 밀폐 연결 장치,유리 및 금속 밀폐 연결 장치 |
||
5핀 밀폐형 멀티핀 헤더 금도금 유리 금속 실
밀폐형 유리 금속 실 RF/DC 피드스루 /멀티핀 헤더 /커넥터 은(는) 다음과 같이도 불립니다. 유리 절연체. 주로 가스 밀봉 요구 사항이 있는 모듈과 모듈, 모듈과 부품 간에 마이크로파 신호, 전력 신호 및 제어 신호를 전송하는 데 사용됩니다. 밀봉 부품에서 가장 중요한 구성 요소 중 하나입니다.
저유전율 및 저유전 손실 유리가 절연 및 지지 재료로 사용됩니다. 하우징과 도체는 고온에서 소결된 코바 합금으로 만들어지고 표면은 금도금됩니다. 중심 도체는 금 와이어 본딩, 납땜 및 커플링 등 다양한 종단 스타일을 가지고 있습니다. 유리 절연체는 작고 가벼우며 밀폐성이 뛰어나고 신뢰성이 높아 최근 몇 년 동안 전자 제조 산업에서 널리 사용되었습니다.
사양:
| 제품명 | 유리 금속 멀티핀 헤더 |
| 임피던스 | 기타 |
| Type5 | 5핀 |
| 행 | 1행 |
| 색상 | 금도금 |
| 하우징 및 핀 재질 | 코바 4J29 |
|
유리 재질
유리 색상
|
7052 또는 7070 타입
녹색 또는 흰색
|
| 주파수 범위 | NA |
| VSWR | NA |
| 내전압 | ≥300V |
|
밀폐성 누설률 |
< 1.01325 X 10-3 Pa*cm3/s |
| 절연 저항 | 단일 핀의 경우 ≥2000MΩ, 멀티핀의 경우 ≥1000MΩ, |
| 작동 온도 | -65℃~+260℃ |
특징:
-작은 크기
-가벼운 무게
-밀폐형
-안정적인 품질과 높은 신뢰성
-내부 도체: 금 와이어 본딩, 납땜 및 커플링 방식 선택 가능
응용 분야:
전자 패키지, 위성, 레이더 및 기타 항공 우주, 항공 우주 및 자동차 분야의 광범위한 응용 분야. SMA, 밀리미터파 제품과 함께 사용할 수 있습니다.
장점:
-1.27um 금도금
-엄격한 공차 제어
-표준 및 맞춤형 디자인 선택 가능.
-높은 비용 효율적인 제품 및 서비스
-표준 사이즈 대량 재고
-맞춤형 제품 빠른 배송

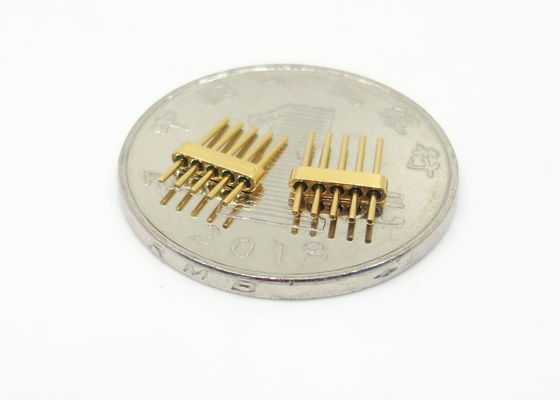

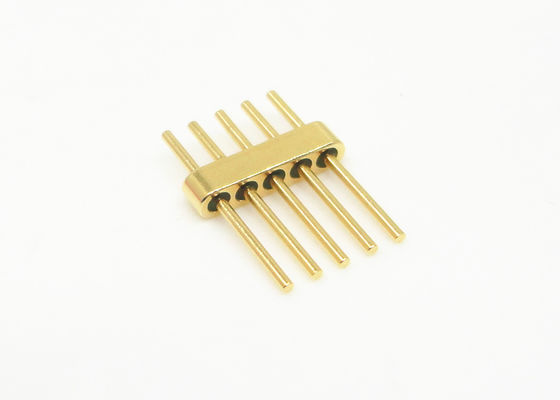

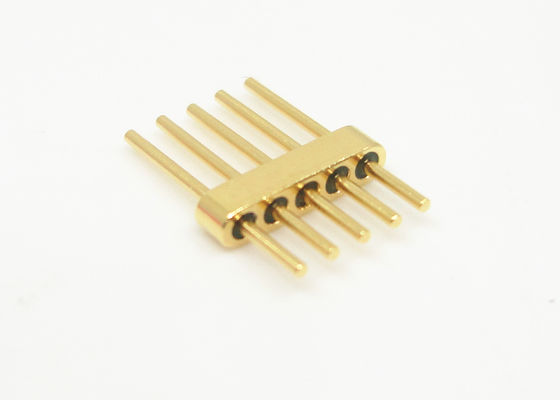

상세 이미지
단위:mm
| 모델 번호 | A | B | C | D | E | F | G | H | 핀 번호 | 행 번호 | 종단 |
| JMC-289 | 9.3 | 5 | 1.5 | 6.9 | 1.5 | 1.27 | 0.5 | 0 | 5 | 1 | 납땜 |
제품 목록: 카탈로그-유리 금속 밀폐형 실.pdf
| 50Ω RF 단일 핀 JM 시리즈 | 납땜 커플링 및 본딩 선택 |
| 50Ω RF 단일 핀 JM 표준 시리즈 | 납땜 커플링 및 본딩 선택 |
| 50Ω RF 단일 핀 JM 비표준 시리즈 | 납땜 커플링 및 본딩 선택 |
| DC 단일 핀 JK 시리즈 | 납땜 및 본딩 선택 |
| DC 단일 핀 JK 표준 시리즈 | 납땜 및 본딩 선택 |
| DC 단일 핀 JK 비표준 시리즈 | 납땜 및 네일 헤드 본딩 선택 |
|
멀티핀 헤더 JMC 시리즈
|
1-9핀, 1-3행 선택 가능 |
| 맞춤형 치수 |
광범위 |
참고:
당사는 100,000개 이상의 유형을 보유하고 있습니다. 밀폐형 유리 금속 실 커넥터, 사용 중인 커넥터를 찾을 수 없는 경우 세부 정보를 가지고 당사에 문의하십시오.
