50Ohm 니켈 접착 구간 여성 잭 직선 SMA 커넥터
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 항목: | SMA RF 코넥타 | 도금: | 닉레는 도금처리했습니다 |
|---|---|---|---|
| 종류: | 여성 | 임피던스: | 50Ω |
| 주파수: | DC~18GHz | 수명: | 500이지 사이클 |
| 신체: | 놋쇠 | 적용: | 오디오 / 비디오 / 전자 레인지 |
| 목: | SMA 알에프 커넥터 | 도금: | 니켈 도금 |
| 애플리케이션: | 오디오/비디오/전자레인지 | ||
| 강조하다: | 50Ohm SMA 방벽 여성 잭,니켈 접착 직선 SMA 커넥터,SMA RF 커넥터 구간 장착 |
||

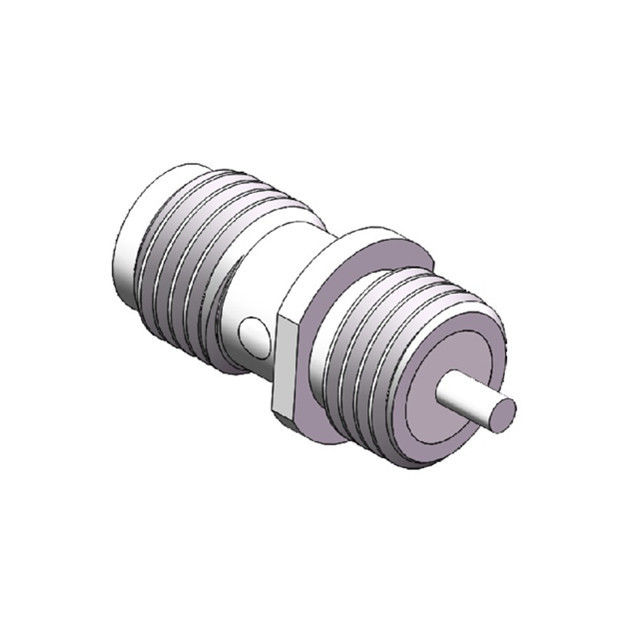

50Ohm 니켈 도금 벌크헤드 암 잭 스트레이트 SMA 커넥터
- SMA RF 커넥터는 퀵 커넥트, 푸시온 또는 표준 인터페이스, 스트레이트, 90도 버전 및 벌크헤드 또는 4홀 패널 구성으로 제공됩니다.
- SMA RF 커넥터는 고품질이며 납땜이나 압착 없이 두 개의 커넥터를 함께 나사로 조이기만 하면 되는 빠른 조합이 가능합니다.
- SMA 전기 커넥터는 마이크로파, 안테나 및 테스트 계측 등에 널리 사용됩니다.
- SMA RF 커넥터는 미니어처 크기, 진동 방지 및 최대 18GHz의 넓은 주파수 범위(당사의 SMA RF 커넥터는 20GHz 가능)를 갖춘 스레드 커플링 RF 동축 커넥터입니다.
주요 특징:
- 다양한 방향 및 PCB 종단
- 최대 18GHz 주파수 범위 초소형 동축 커넥터
- 나사 인터페이스 사용
- 패시베이션 또는 금 도금으로 제공
- 황동 및 스테인리스 스틸 재질 옵션
- 스트레이트 또는 직각 버전으로 제공
- 벌크헤드, 2홀 패널, 4홀 패널 또는 마운트리스 옵션 포함.
- 남성, 여성 및 어댑터 변형을 포함한 광범위한 제품군.
- RoHS 준수
SMA RF 커넥터 사양:
| 인터페이스 규격 | IEC60169-15 |
| 임피던스 | 50Ω |
| 주파수 범위 | DC ~ 18GHz |
| 삽입 손실 | ≤0.30dB |
| VSWR | ≤1.2(DC-6GHz) |
| 절연 저항 | ≥5000MΩ |
| 중심 접점 저항 | ≤3mΩ |
| 외부 접점 저항 | ≤2mΩ |
| 결합 주기 | ≥500 |
| 온도 범위 | -65-+165℃ |
| 유전체 | PTFE |
응용 분야:
- 마이크로파 시스템 통신
- 5G 솔루션
- 측정 시스템
- 휴대폰 WiFi 안테나 시스템

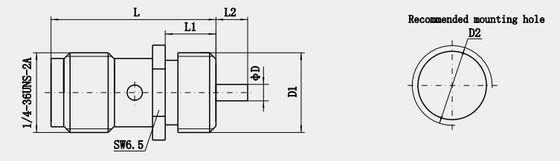

SMA RF 동축 커넥터 상세 정보:
제품 카탈로그:
| RF 어댑터 |
| SMA RF 커넥터 |
| SSMP RF 커넥터 |
| TNC RF 커넥터 |
| N 타입 RF 커넥터 |
| MCX/MMCX RF 커넥터 |
| 밀리미터파 커넥터(2.4mm, 2.92mm) |
| RF 케이블 어셈블리 |
| 도파관-동축 어댑터 |
| 유리-금속 밀봉 |
| J30J 시리즈 커넥터 |
| 마이크로파 회전 조인트 |
관련 제품
1. PCB용 SMA 암 벌크헤드 마운트 RF 커넥터
2. SMA 4홀 플랜지 마운트 직각 RF 동축 커넥터
| 모델 번호, | L | L1 | L2 | D | 참고 |
| SMA-KWFD | 29 | 15 | 2.9 | 1.3 | |
| SMA-KWFD8 | 15.1 | 3 | 1 | 1.3 | |
| SMA-KWFD103 | 22.4 | 5.4 | 5.7 | 1.3 | |
| SMA-KFD113 | 34 | 20 | 2.9 | 1.3 | |
| SMA-KWFD118 | 20.1 | 4.8 | 4.2 | 1.3 | |
| SMA-KWFD120 | 16.1 | 4 | 1 | 1.3 | |
| SMA-KWFD122 | 17.4 | 2.3 | 4 | 1.3 |
3. PCB 솔더 마운트 50Ω 금 도금 18GHz SMA 직각 커넥터
| 모델 번호. | L | L1 | 참고 |
| SMA-KWHD | 13.5 | 3.9 | |
| SMA-KWHD9 | 11.5 | 1.9 | |
| SMA-KWHD11 | 15.6 | 6 |
4.SMA 암 PCB 패널 솔더 마운트 RF 커넥터
| 모델 번호. | L | D | D1 | 참고 |
| SMA-KHD9 | 2 | 1.3 | 1.4 | |
| SMA-KHD9A | 1.8 | 0.8 | 0.9 |
참고:
당사는 10,000가지 이상의 SMA 커넥터를 보유하고 있습니다. 찾으시는 커넥터가 없는 경우 자세한 내용을 알려주시면 연락드리겠습니다.
