제품 상세 정보:
결제 및 배송 조건:
|
| 상품 이름: | SMP 남자 제한된 멈춤쇠 밀봉 접속기 | 주파수 범위: | DC~40GHz |
|---|---|---|---|
| 임피던스: | 50Ω | 연결기 시리즈: | SMP |
| 종류: | 말레 | 쉘 소재: | 코바르 4j29 |
| 글라스: | 7052 7070 | 헤르메시티: | ≤1.01325×10 -3 Pa.cm3/s |
| 하이 라이트: | 남자 직각 알에프 커넥터,밀봉한 SMP 알에프 커넥터,직선 종결 RF 케이블 연결기 |
||

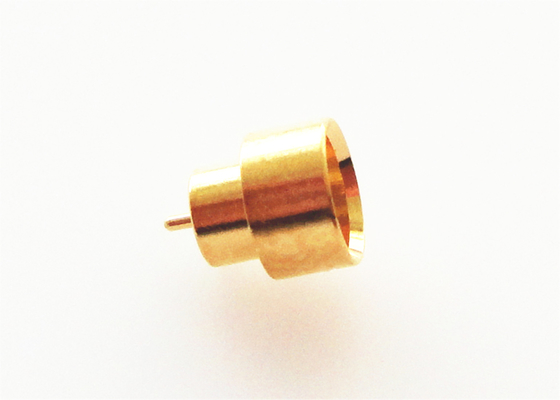

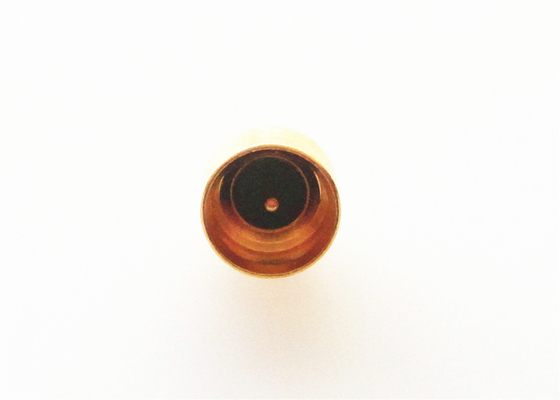

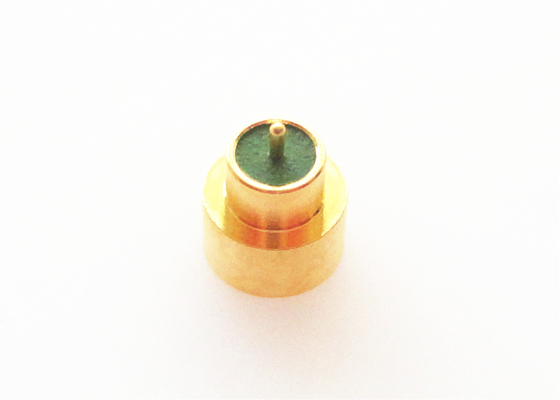

SMP 남자 제한된 멈춤쇠 밀봉 접속기 부착 마이크로스트립 단말기
SMP는 작은 사이즈, 경량의, 우수한 지진 성능의 캐릭터들을 가지고 있는 스미니어처 푸쉬 온 또는 스냅형 커플링 고주파 동축 커넥터이고 광대역, 기타 등등이 넓게 일합니다. 그것의 동작 주파수 최고 30GHz까지 (SMP 연결기의 우리의 제품이 40GHz를 도달할 수 있습니다)과 플러그는 제동으로 세개의 인터페이스 형식 가득 찬 멈춤쇠, 제한된 멈춤쇠와 매끄러운 구멍을 가지고 있습니다). 장착 밀도를 유지하는 동안 PCB 탑재, 케이블 장착대와 인-시리즈 어댑터는 보드 투 보드, 블라인드 메이트와 랙을 위한 연결된 솔루션과 패널 적용을 제공합니다. 높은 신뢰도 모듈 집약을 위한 요건과 설치 상황에 신청하세요.
상술
| 전기 특성 | ||
| 임피던스 | 50Ω | |
| 주파수 범위 | DC~40GHz | |
| 정격 전압 | 170VRMS* | |
| 절연 저항 | ≥2000MΩ | |
| 유전체 전압저항 | 500VRMS* | |
| 센터 저항 | 외부 전도체 | ≤4mΩ |
| 중앙 컨덕터 | ≤26mΩ | |
| 전압 정재파비 | ≤1.3 | |
| 재료와 기계적 특성 | ||
| 중앙 컨덕터 | 말레 | 스킨-P 동메달, 금메달은 도금처리했습니다 |
| 여성 | 베릴륨 브론즈, 금메달은 도금처리했습니다 | |
| 탄력성 접촉 | 베릴륨 브론즈 | 금은 도금처리했습니다 |
| 샐과 다른 금속 부품류 | 놋쇠로 만든 스테인레스 강 | 금 도금된 패시베이션 |
| 절연체 | 글라스 소결 / PTFE / 페이 | |
| 밀봉한 상품 누출율 | 1.01325×10-3Pa·cm3/s | |
상세한 도면
| 모델 부정. | Ｌ | Ｄ | 인터페이스 | 기록 |
| SMP(M)-JHD | 1.6 | 0.39 | 제한된 멈춤쇠 | 밀봉한 딥스 1.7 밀리미터를 조화시키세요 |
| SMP(M)-JHD-S | 1.6 | 0.39 | 매끄러운 구멍 | 밀봉한 딥스 1.7 밀리미터를 조화시키세요 |
| SMP(M)-JHD-F | 1.6 | 0.39 | 가득 찬 멈춤쇠 | 밀봉한 딥스 1.7 밀리미터를 조화시키세요 |
| SMP(M)-JHD-Y1 | 1.6 | 0.39 | 제한된 멈춤쇠 | 밀봉한 딥스 1.7 밀리미터를 조화시키세요, |
| smp(M)-jhd26-s | 0.8 | 0.3 | 매끄러운 구멍 | 밀봉한 딥스 1.7 밀리미터를 조화시키세요 |
| smp(M)-jhd42-s | 2 | 0.39 | 매끄러운 구멍 | 밀봉한 딥스 1.7 밀리미터를 조화시키세요 |
| SMP(M)-JHD51 | 1.2 | 0.39 | 제한된 멈춤쇠 | 밀봉한 딥스 1.7 밀리미터를 조화시키세요 |
| smp(M)-jhd51-s | 1.2 | 0.39 | 매끄러운 구멍 | 밀봉한 딥스 1.7 밀리미터를 조화시키세요 |
| SMP(M)-JHD54 | 1.1 | 0.39 | 제한된 멈춤쇠 | 밀봉한 딥스 1.7 밀리미터를 조화시키세요 |
| smp(M)-jhd54-s | 1.1 | 0.39 | 매끄러운 구멍 | 밀봉한 딥스 1.7 밀리미터를 조화시키세요 |
| SMP(M)-JHD63 | 2.5 | 0.39 | 제한된 멈춤쇠 | 밀봉한 딥스 1.7 밀리미터를 조화시키세요 |
| SMP(M)-JHD153 | 1 | 0.39 | 제한된 멈춤쇠 | 밀봉한 딥스 1.7 밀리미터를 조화시키세요 |
특징과 혜택
| 금은 도금처리했습니다 |
| 서브미니어처 |
| 40 기가헤르츠에 대한 DC |
| 소형 사이즈 |
| 푸쉬 온 또는 스냅형 커플링 |
| 가득 찬 멈춤쇠, 제한된 멈춤쇠와 매끄러운 구멍 |
| PCB와 케이블 장착대 연결기 |
| 끼워넣기형, 곧고 옳은 각 선택 |
| 양쪽 탄력적 반강성 케이블재료를 위한 케이블 장착대 버전 |
| 정상 형태와 밀봉한, 플랜지 탑재 & 쓰레드-인 선택 탑재 |
애플리케이션
- 광대역 안테나
- 원거리 통신
- 계측기
- 페이즈드 어레이 안테나
- 보드 투 보드 내부연락
