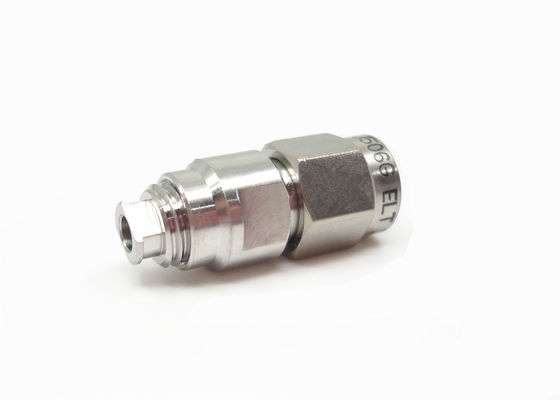

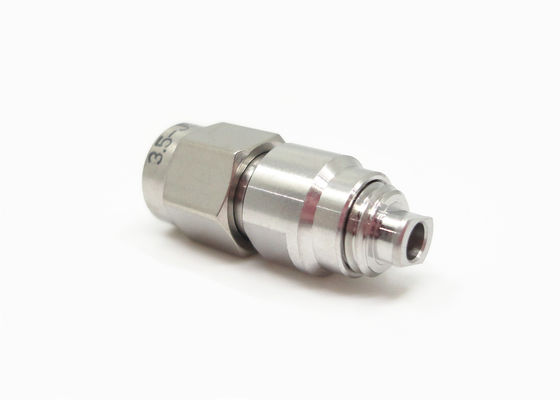

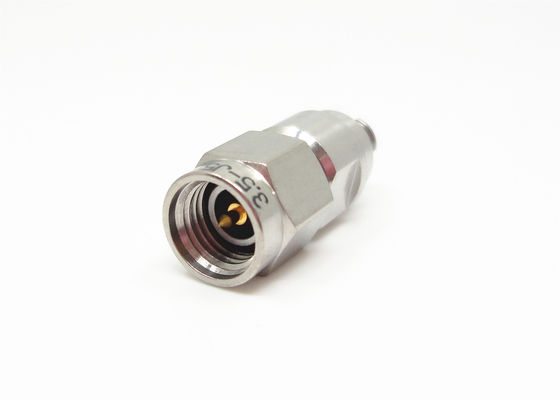

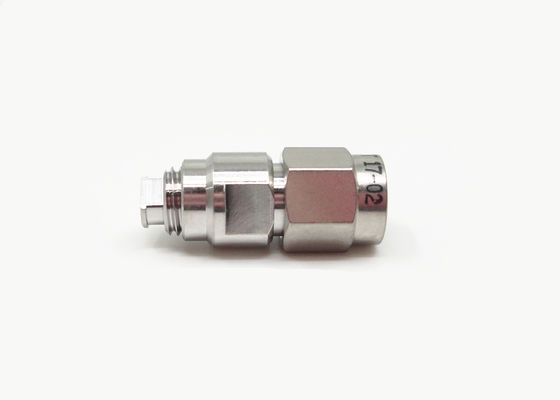

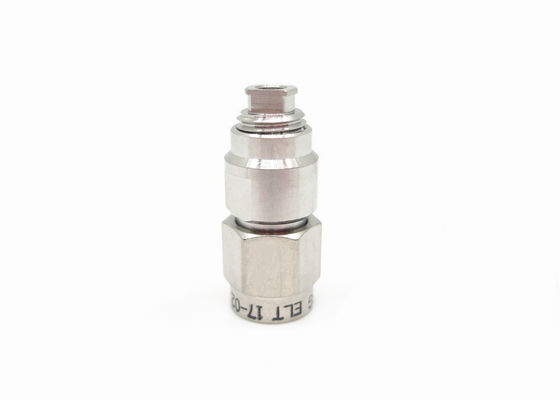

CXN3506 케이블용 3.5mm 수컷 스테인리스 스틸 RF 동축 커넥터 3.5mm 밀리미터파
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 재료: | 스테인레스 스틸 | 키워드: | 3.5mm 커넥터 |
|---|---|---|---|
| 특성 임피던스: | 50Ω | 성별: | 여성 |
| 내구성: | 500 사이클 | 절연체: | PTFE |
| 애플리케이션: | RF / 자동차 / 토대 Station/는 /Satcom/Telecom을 무선으로 보냅니다 | 주파수 범위: | DC~33GHz |
| 강조하다: | 3.5mm 스테인리스 스틸 RF 커넥터,CXN3506 케이블용 3.5mm 커넥터,3.5mm 밀리미터파 동축 커넥터 |
||
케이블용 3.5mm 밀리미터파 RF 동축 수 커넥터
3.5mm 커넥터는 일반적으로 사용되는 밀리미터파 커넥터이며, 주파수는 33GHZ (최대 36GHZ)이며, 공기 인터페이스를 사용하고 SMA 시리즈, K 시리즈 커넥터와 결합 및 호환될 수 있으며, 넓은 대역폭과 높은 신뢰성의 장점을 가지고 있어 마이크로파 측정 및 밀리미터파 장치에 널리 사용됩니다.
|
전기적 특성
|
||||
|
임피던스
|
50Ω
|
|||
|
주파수 범위
|
DC~33GHz
|
|||
|
정격 전압
|
335VRMS (해수면 최대)
|
|||
|
유전체 내전압
|
1000VRMS (해수면 최대)
|
|||
|
절연 저항
|
≥5000MΩ
|
|||
|
|
외부 도체
|
≤2mΩ
|
||
|
중앙 도체
|
≤3mΩ
|
|||
|
VSWR
|
≤1.01+0.05f
|
|||
인터페이스 치수(mm)
개략도:
| 재료 및 기계적 특성 | ||
| 내부 도체 | 수 | 황동, 금도금 |
| 암 | 베릴륨 구리, 금도금 | |
| 탄성 | 베릴륨 구리,니켈 도금 | |
| 쉘 및 기타 | 황동/스테인리스 스틸 금도금/부동태 처리 | |
| 절연체 | PEI | |
| 씰링 링 | 실리콘 고무 | |
| 온도 | -55C°~+125C° | |
|
체결 횟수
|
500
|
|
|
체결 토크
|
0.79N·m～1.13N·m
|
|
관련 항목:
3.5mm RF 커넥터의
