제품 상세 정보:
결제 및 배송 조건:
|
| 본체 소재: | 놋쇠 | 임피던스: | 50 오옴 |
|---|---|---|---|
| 색: | 금은 도금처리했습니다 | 몸체 유형: | 일직선 |
| Type: | SMP male RF Adapter | 방법을 탑재하세요: | 블라인드 메이트 |
| 부착 힘: | 45N 맥스 | 이탈 힘: | 9N 민 |
| 하이 라이트: | 두 다리 SMP 연결기,제한된 멈춤쇠 알에프 커넥터,남자 용봉한 알에프 커넥터 |
||
관습 SMP 말레 밀봉하여 밀봉된 2 다리 RF는 멈춤쇠 연결기를 제한했습니다
SMP 연결기는 밀어넣기고 시내외 커넥터에서 한 모금이고 따라서, 그것의 인터페이스가 MMCX 연결기 극소형 인터페이스와 같은 비율이고 따라서, 설치 비중의 최소 크기가 4.3 밀리미터의 연결기 중심거리에 도달할 수 있고 따라서, 그것이 매우 고밀도 블라인드 메이팅에 적합합니다. 그것은 인쇄 기판, 샤시와 내각 사이에 특히 고밀도 블라인드 메이팅에 적합하고, 일반적으로 가득 찬 탈진기 / 절반 탈진기 + 연계 + 광학 홀에서 사용됩니다.
| SMP 커넥터 어댑터를 위한 일반 규격 | ||||
|
임피던스
|
50Ω
|
|||
|
주파수 범위
|
DC~40GHz
|
|||
|
정격 전압
|
(해면에) 170VRMS
|
|||
|
유전체 전압저항
|
(바다 리브들에) 500VRMS
|
|||
|
절연 저항
|
≥5000MΩ
|
|||
|
|
외부 전도체
|
normal≤2.5mΩ, 용봉한 ≤4mΩ
|
||
|
중앙 컨덕터
|
normal≤6mΩ, 용봉한 ≤26mΩ
|
|||
| 주파수 범위 | DC~18GHz | 18~26.5GHz | 26.5~40GHz | |
| 연속 연결기를 위한 전압 정재파비 |
≤1.25
|
≤1.3 | ≤1.4 | |
| 옳은 수호신 연결기를 위한 전압 정재파비 | ≤1.3 | |||
| 어댑터를 위한 전압 정재파비 | ≤1.25 | ≤1.3 | ≤1.4 | |
| 다른 전압 정재파비 | ≤1.3 | |||
| 중앙 컨덕터 | 말레 |
주석 인청동 / 코바 합금
|
도금처리된 금 | |
| 여성 |
베릴륨 브론즈
|
도금처리된 금 | ||
|
탄력성 접촉
|
베릴륨 브론즈
|
도금처리된 금 | ||
|
샐과 다른 금속 부품류
|
부동태화된 놋쇠 / 베릴륨 브론즈 / 코바 합금 / 구리 합금, 스테인레스 강
|
|||
|
절연체
|
글라스 소결 / PTFE / 페이
|
|||
|
누출은 평가됩니다
밀봉 접속기
|
1.01325×10-3 Pa·cm3 /s
|
|||
특징 :
* 광선 / 축방향 정렬 오류에 견디는 능력
* 필드 교체된 보드 마운트와 밀봉한 총알과 케이블 커넥터 구성
* 이용 가능한 맞춘 연결기

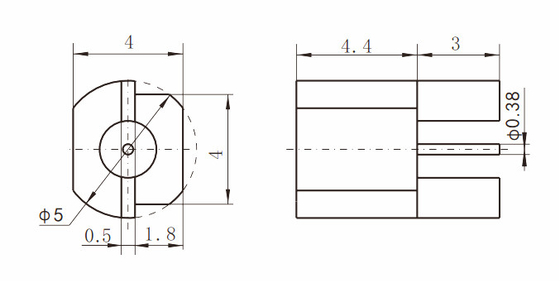

맞춘 SMP 말레 밀봉하여 밀봉된 2 다리 RF을 그린 외형도는 멈춤쇠 연결기를 제한했습니다
관련된 SMP 밀봉 접속기
1.
| smp(M)-jhd1-jh | 남자 제한된 멈춤쇠 | 밀봉한, 완곡한 접합 계면 깊이 2.79 |
2.
| smp(M)-jhd160-jh | 남자 제한된 멈춤쇠 | 접착할 수 있는 경계면 깊이 18인 밀폐식 |
3.
| smp(M)-jhd199-jh | 남자 제한된 멈춤쇠 | 접착할 수 있는 밀봉한, 경계면 깊이 1.7 |
4.
| smp(M)-jhd457-s-wp | 남자 매끄러운 구멍 | 밀봉한, 경계면 깊이 2.79 |
5.
| smp(M)-jhd487-wp | 남자 제한된 멈춤쇠 | 밀봉한, 경계면 깊이 2.79 |
6.
| smp(M)-jhd618-s-wp | 남자 매끄러운 구멍 | 밀봉한, 경계면 깊이 2.79 |
도입을 설치하세요 :
기록 :
당신이 사용하고 있는 상품이 발견되지 않으면, 우리는 어느 편인가 하면 1,000 이상 종류의 SMP 여성 수컷 부품들을 가지고 있습니다,
가득 찬 케이토로그스를 위해 우리에 연락하세요. 맞춘 차원은 받아들여집니다.
