제품 상세 정보:
결제 및 배송 조건:
|
| 제품 이름: | SMP 수형 RF 커넥터 | 본체 소재: | 스테인리스 스틸 |
|---|---|---|---|
| 색상: | 패시베이트됩니다 | 성별: | 말레 |
| 임페던스: | 50 오옴 | 남자 인터페이스: | 제한된 멈춤쇠 |
| 종류: | SMP RF 어댑터 | 다른 것: | 일직선 |

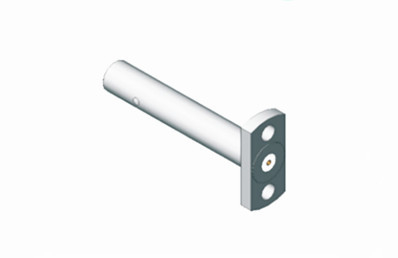

SMP 남성 50Ohm 제한된 억제 스테인리스 스틸 RF 커넥터 플러그2.79
SMP는 여러 가지 기능을 자랑하는 컴팩트, 푸시-온 RF 코아시얼 커넥터 어댑터입니다.가벼운 구조, 우수한 지진 성능, 그리고 넓은 운영 대역폭. 그것의 운영 주파수는 30GHz까지 도달 할 수 있습니다 (우리의 고성능 SMP 커넥터, 그것은 심지어 40GHz까지 도달 할 수 있습니다),그리고 플러그에는 3개의 인터페이스 형태가 있습니다.: 완전 해제, 제한된 해제 및 부드러운 도어 (브레이킹을 포함하여).이러한 다양한 인터페이스 형태는 광대역에 광대역 커넥터의 결합 사용에서 블라인드 짝짓기의 필요한 축적 또는 방사선 움직임을 만족시킬 수 있습니다.그것은 높은 신뢰성과 모듈 강도를 요구하는 설치에 이상적입니다.
윤곽 도면 (mm)
| 모델 번호 | 설명 |
| SMP-JFD116G |
SMP 남성 RF 커넥터, 스테인리스 스틸, 제한된 해제 |
| SMP 커넥터 어댑터의 일반 사양 | ||||
|
임페던스
|
50Ω
|
|||
|
주파수 범위
|
DC~40GHz
|
|||
|
가등전압
|
170VRMS (해수면)
|
|||
|
다이엘렉트릭스 전압 저항
|
500VRMS (해수면)
|
|||
|
단열 저항
|
≥2000MΩ
|
|||
|
|
외부 선도자
|
정상≤2.5mΩ, 밀폐 ≤4mΩ
|
||
|
중앙 지휘자
|
정상≤6mΩ, 허르메틱 밀폐 ≤26mΩ
|
|||
| 주파수 범위 | DC~18GHz | 18~26.5GHz | 26.5~40GHz | |
| 직선 커넥터의 VSWR |
≤1.25
|
≤1.3 | ≤1.5 | |
| 오른쪽 엔젤 커넥터에 대한 VSWR | ≤1.3 | |||
| 어댑터에 대한 VSWR | ≤1.2 | ≤1.3 | ≤1.5 | |
| 중앙 지휘자 | 남성 |
스나-P 청동
|
금으로 칠한 | |
| 여성 |
베릴륨 청동
|
금으로 칠한 | ||
|
유연한 접촉
|
베릴륨 청동
|
금으로 칠한 | ||
|
껍질 및 다른 금속 부품
|
금으로 칠한 청동, 비활성화 된 스테인레스 스틸
|
|||
|
단열기
|
유리 합금/PTFE/PEI
|
|||
|
유출율
허르메틱 밀폐 연결 장치
|
1.01325×10-³파·cm³/s
|
|||
참고:
우리는 1000종 이상의SMP 여성 남성 어댑터선택, 당신이 사용하는 제품이 발견되지 않으면,
전체 카탈로그를 위해 저희에게 문의하십시오. 사용자 정의 크기가 받아들여집니다.
