| 주파수 범위: | DC~30GHz | 임페던스: | 50Ω |
|---|---|---|---|
| 내구성: | 500이지 사이클 | 소재: | 놋쇠를 입히고 골드-플레이트 |
| 적용: | 오디오 / 비디오 / 전자 레인지 | 전압 정재파비: | ≤1.3 |
| 절연 저항: | ≥2000MΩ | 절연성 매체: | PTFE |
| 하이 라이트: | 오디오 SMA RF 커넥터,플랜지 마운트 여성 SMA 커넥터,DC 30GHz SMA RF 커넥터 |
||
SSMA RF 동축 커넥터 시리즈는 소형화된 SMA 커넥터 버전으로, 컴팩트 크기와 넓은 주파수 대역폭 및 높은 신뢰성으로 특징입니다.그들은 항공 및 마이크로 웨브 통신과 같은 응용 프로그램에서 광범위하게 사용됩니다.
주요 특징:
콤팩트 크기: 더 작은 푸시-온 유형의 RF 동축 커넥터로서, SSMP는 특히 공간 제한 애플리케이션에 적합합니다.
가벼운 무게: 가벼운 설계로 인해 SSMP 커넥터는 장비의 전체 무게를 줄이는 것이 중요한 응용 프로그램에서 유용합니다.
넓은 주파수 범위: SSMP 커넥터는 넓은 주파수 범위에서 작동 할 수 있으며 광대역 응용 프로그램에 적합합니다.
연결 하기 쉽다: 그들은 빠른 연결을 위해 설계되어 있으며 RF 모듈 사이의 밀도가 높은 포장에 적합합니다.
견고 한 건축물: 내부 선도자 및 껍질은 일반적으로 금으로 접힌 베릴륨 청동으로 만들어지며, 좋은 전기 성능과 부식 저항성을 보장합니다.
강한 충격 저항성: SSMP 커넥터는 강한 진동 저항을 제공하여 기계 충격에 노출 된 환경에서 사용하기에 적합합니다.
SSMA RF 커넥터의 사양:
| 전자 및 재료 특성 | ||
| 임페던스 | 50Ω | |
| 주파수 범위 | DC~30GHz | |
| 가등전압 | 250 VRMS (최대 해수면) | |
| 다이엘렉트릭스 전압 저항 | 750 VRMS (해수면 최대) | |
| VSWR | ≤1.3 | |
| 단열 저항 | ≥2000MΩ | |
| 중앙 지휘자 | 남성 | B금으로 칠한 |
| 여성 | 금으로 칠한 베릴륨 구리 | |
| 껍질 및 기타 금속 부품 | B금으로 칠한 | |
| 비활성화 된 스테인레스 스틸 | ||
| 케이블 껍질 | 금속, 금속, 금속, 금속 | |
| 단열기 | PTFE | |
| 봉인 고리 | 실리콘 고무 | |
| 짝짓기 토크 | 0.5 -0.7N.m | |
적용:
항공우주: SSMA 커넥터의 작은 크기와 넓은 대역폭으로 인해 장비 부피와 무게에 대한 엄격한 요구 사항이있는 항공 우주 애플리케이션에 이상적입니다.고성능 통신 링크를 유지하면서.
무선 통신: SSMA 커넥터는 일반적으로 DC에서 3GHz까지의 고주파 범위에 적합하며 무선 통신 장비에서 중요한 역할을합니다.특히 소형 커넥터가 필요한 응용 프로그램에서.
마이크로 웨브 통신: 마이크로파 통신 및 측정 장비에 필수적인 20GHz까지의 주파수를 지원할 수 있기 때문에 마이크로파 통신에도 광범위하게 사용됩니다.
시험 장비: 테스트 장비에서 SSMA 커넥터는 특히 고주파 테스트 환경에서 34GHz까지의 성능을 얻을 수 있는 정확한 신호 전송을 보장합니다.고성능 테스트 장비에 이상적인 선택이 됩니다..
방송장비: SSMA 커넥터는 안정적인 연결을 제공하여 방송 신호의 고품질 전송을 보장하기 때문에 방송 장비에 사용됩니다.
제품 카탈로그
| RF 어댑터 |
| SMA RF 커넥터 |
| SSMP RF 커넥터 |
| TNC RF 커넥터 |
| N형 RF 커넥터 |
| MCX/MMCX RF 커넥터 |
| 밀리미터 파동 연결 장치 (2.4mm, 2.92mm) |
| RF 케이블 집합 |
| 코아시얼 어댑터로 파도 안내 |
| 유리-금속 밀폐 |
| J30J 시리즈 커넥터 |
| 마이크로 웨이브 회전 관절 |

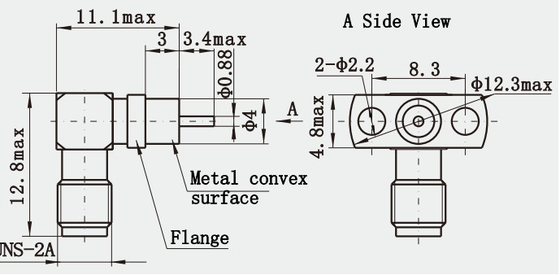

인터페이스 차원:
참고:
우리는 10,000종이 넘는SMA 커넥터, 사용 중인 커넥터가 발견되지 않으면, 귀하의 세부 정보를 제공하여 저희에게 연락하십시오.
