구리 금판 SMA 남성 RF 커넥터 스테인리스 스틸 직각 커넥터
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| Product name: | RF Connector | Plating: | Gold Plated |
|---|---|---|---|
| Impedance: | 50Ω | Certificate: | CE ROHS |
| Dielectric: | PTFE | Type: | RF Connector |
| Style: | Right Angle | Material: | Brass |
| 강조하다: | PTFE SMA RF 커넥터,RF 스테인리스 스틸 오른쪽 각 연결 장치,SMA 남성 오른쪽 각 커넥터 |
||

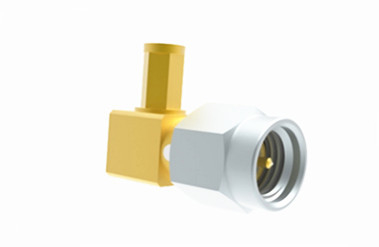

SMA 수컷 RF 스테인리스 스틸 직각 커넥터
SMA 타입은 광범위하게 사용되는 RF 동축 커넥터의 일종으로, 소형 나사 결합 방식이 특징입니다. 특징적인 임피던스는 50옴입니다. 이 커넥터는 넓은 주파수 대역폭, 뛰어난 성능, 높은 신뢰성으로 알려져 있습니다. WLAN 시스템, 제어 프로그램, 마이크로파 장치 및 디지털 통신 시스템의 RF 회로에서 RF 케이블 또는 마이크로스트립 라인을 연결하는 데 사용됩니다. 반강성 또는 반유연 케이블을 사용하면 작동 주파수가 최대 18GHz까지 도달할 수 있습니다.
사양:
| 인터페이스는 다음을 따릅니다. | IEC60169-15 |
| 임피던스 | 50Ω |
| 주파수 범위 | DC ~ 18GHz |
| 삽입 손실 | ≤0.30dB |
| VSWR | ≤1.2(DC-6GHz) |
| 절연 저항 | ≥5000MΩ |
| 중앙 접촉 저항 | ≤3mΩ |
| 외부 접촉 저항 | ≤2mΩ |
| 결합 사이클 | ≥500 |
| 온도 범위 | -65-+165℃ |
| 유전체 | PTFE |

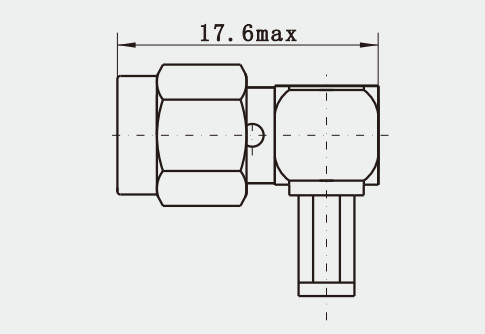

상세 도면
응용 분야:
마이크로파 통신: 넓은 대역폭 특성으로 인해 SMA 커넥터는 마이크로파 통신 시스템에서 안테나와 송수신기 간의 케이블을 연결하여 안정적인 신호 전송을 보장하는 데 사용됩니다.
RF 테스트 장비: RF 테스트 및 측정 장비에서 SMA 커넥터는 테스트 장비를 테스트 대상 장치에 연결하여 정밀한 신호 분석을 수행하는 데 사용됩니다.
레이더 시스템: 레이더 시스템에서 SMA 커넥터는 송수신 모듈을 연결하여 레이더 신호 전송을 지원하는 데 사용됩니다.
위성 통신: 위성 통신 지상국에서 SMA 커넥터는 안테나 및 기타 관련 장비를 연결하여 효율적인 신호 전송을 위해 사용됩니다.
제품 카탈로그:
| RF 어댑터 |
| 도파관-동축 어댑터 |
| 유리-금속 밀봉 |
| J30J 시리즈 커넥터 |
| 마이크로파 로터리 조인트 |
| RF 케이블 어셈블리 |
| SMA/SSMA RF 커넥터 |
| SMP/SSMP RF 커넥터 |
| MCX/MMCX RF 커넥터 |
| TNC RF 커넥터 |
| N 타입 RF 커넥터 |
| BNC RF 커넥터 |
| 밀리미터파 커넥터(2.4mm, 2.92mm) |
다른 SMA RF 커넥터도 있습니다:
참고:
10,000개 이상의 커넥터 어댑터가 있으며, 사용 중인 커넥터를 찾을 수 없는 경우, 자세한 내용을 알려주시면 연락드리겠습니다..
