SMP 남성 제한된 억제 RF 커넥터 연결 깊이 2.79mm RF 커넥터
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 제품 이름: | SMP 수형 RF 동축 커넥터 | 임페던스: | 50 오옴 |
|---|---|---|---|
| 인증서: | CE ROHS | 성별: | 남자 / 플러그 |
| 수명: | 500주기 | 몸체 유형: | 일직선 |
| 소재: | 금속 | 방법을 탑재하세요: | PCB는 증가합니다 |
| 주파수 범위: | DC~40GHz | 제품명: | SMP 수형 RF 동축 커넥터 |
| 강조하다: | SMP 남성 제한된 차단 단속기,SMP RF 커넥터 깊이 2.79mm,SMP RF 커넥터 체결 깊이 |
||
SMP 수 커넥터 제한 디텐트 RF 커넥터 결합 깊이 2.79 RF 커넥터
SMP는 작고 가벼우며 진동에 대한 탁월한 저항성과 넓은 작동 주파수 범위를 제공하는 컴팩트한 RF 동축 커넥터로, 쉽게 끼우거나 스냅하여 장착할 수 있습니다. 최대 30GHz까지 작동 가능하며 일부 모델은 40GHz까지 확장됩니다. 또한 이 커넥터의 플러그는 다양한 애플리케이션에서 호환성과 유연성을 위해 세 가지 다른 인터페이스 옵션을 제공합니다.
전기적 특성:
| 임피던스 | 50Ω | |
| 주파수 범위 | DC~40GHz | |
| 정격 전압 | 170VRMS* | |
| 절연 저항 | ≥2000MΩ | |
| 유전체 내전압 | 500VRMS* | |
| 중심 도체 저항 | 외부 도체 | 일반≤2.5mΩ, 실링≤4mΩ |
| 중심 도체 | 일반≤6mΩ, 실링≤26mΩ | |
| VSWR | ≤1.3 | |
재료 및 기계적 특성:
| 중심 도체 | 수 | 주석-인 청동, 금 도금 |
| 암 | 베릴륨 구리, 금 도금 | |
| 탄성 접점 | 베릴륨 구리 | 금 도금 |
| 쉘 및 기타 금속 부품 | 황동 스테인리스 스틸 | 금 도금 패시베이션 |
| 절연체 | 유리 소결/PTFE/PEI | |
| 밀폐형 제품 누설률 | 1.01325×10-3Pa·cm3/s | |
특징 및 장점:
-
컴팩트한 디자인: SMP 커넥터는 매우 컴팩트하게 설계되어 항공 우주, 군사 및 통신 장비와 같이 공간이 제한된 상황에서 사용하기에 이상적입니다.
-
넓은 작동 대역폭: SMP 커넥터는 일반적으로 직류(DC)에서 40GHz까지 넓은 범위의 주파수를 처리할 수 있으며, 일부 변형은 더 높은 주파수도 지원할 수 있습니다. 이 넓은 대역폭은 고속 데이터 신호 전송이 필요한 애플리케이션을 포함한 다양한 RF 애플리케이션에 적합합니다.
-
높은 신뢰성: 푸시온 또는 스냅핏 디자인으로 SMP 커넥터는 진동 및 기계적 충격에 강한 안전한 연결을 보장합니다. 이러한 신뢰성은 신호 무결성이 중요한 중요하거나 고성능 애플리케이션에 주요 선택이 됩니다.
-
쉬운 설치 및 블라인드 매칭 기능: SMP 커넥터는 설치가 쉽고, 연결이 올바르게 결합될 때 청각적 클릭 및 촉각 피드백을 제공하는 독특한 디자인 덕분에 시각적 확인 없이도 매칭할 수 있습니다. 이 기능은 복잡한 시스템의 조립 프로세스를 단순화합니다.
-
인터페이스 옵션: 일부 SMP 커넥터는 플러그에 대해 다른 인터페이스 옵션을 제공하여 다양한 유형의 연결에 대한 유연성을 제공하고 여러 장치 또는 시스템과의 호환성을 허용합니다.
-
경량: SMP 커넥터는 컴팩트할 뿐만 아니라 가벼워서 항공 우주 기술과 같이 무게가 중요한 애플리케이션에서 또 다른 중요한 요소입니다.
-
탁월한 내진 성능: SMP 커넥터는 상당한 기계적 충격 및 진동이 있는 경우에도 안정적인 전기적 연결을 유지하도록 설계되어 열악한 환경에 적합합니다.
애플리케이션:
-
통신 시스템: SMP 커넥터는 무선 통신 기지국, 위성 통신, 레이더 시스템, 무선 통신 등에 사용될 수 있습니다.
-
테스트 및 측정 장비: SMP 커넥터는 RF 테스트 계측기, 마이크로파 장치 테스트, 신호 생성기 및 기타 애플리케이션에 적합합니다.
-
자동차 산업: SMP 커넥터는 자동차 레이더, 차량 내 통신, 내비게이션 시스템 및 기타 자동차 애플리케이션에 사용될 수 있습니다.

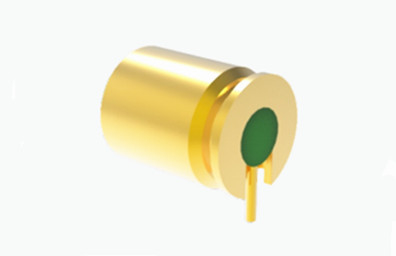

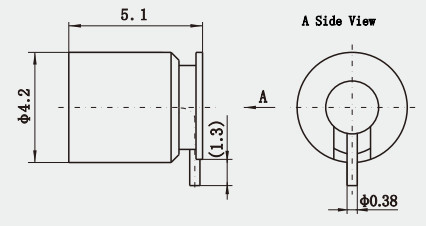

개략도 및 사진
SMP 수 커넥터 제한 디텐트 RF 커넥터 결합 깊이 2.79 RF 커넥터:
제품 카탈로그:
| RF 어댑터 |
| 도파관-동축 어댑터 |
| 유리-금속 밀폐 씰 |
| J30J 시리즈 커넥터 |
| 마이크로파 회전 조인트 |
| RF 케이블 어셈블리 |
| SMA/SSMA RF 커넥터 |
| SMP/SSMP RF 커넥터 |
| MCX/MMCX RF 커넥터 |
| TNC RF 커넥터 |
| N 타입 RF 커넥터 |
| BNC RF 커넥터 밀리미터파 커넥터(2.4mm, 2.92mm) |
포장 세부 정보:
* 표준 수출용 상자
* 고객 요구 사항에 따름
참고:
10,000가지 이상의 SMP 커넥터를 보유하고 있습니다. 사용 중인 커넥터를 찾을 수 없으면 자세한 내용을 문의해 주십시오.
