| 제품 이름: | SMP 케이블 커넥터 | 임페던스: | 50 오옴 |
|---|---|---|---|
| 시체 재료: | 금속 | 색상: | 금은 도금처리했습니다 |
| 성별: | 여성 | 종류: | SMP 커넥터 |
| 다른 것: | 일직선 | ||
| 하이 라이트: | SMP 여성 RF 커넥터,SMP 여성 RF 커넥터 케이블 |
||

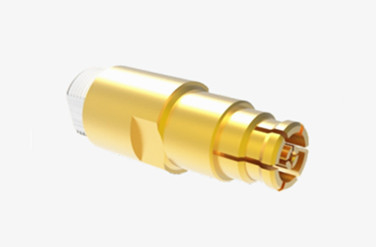

SMP CXN3506/MF108A 케이블용 여성 고성능 RF 커넥터
SMP RF 커넥터 소개
SMP는 여러 가지 주요 장점을 제공하는 컴팩트하고 푸시-온 RF 동축 연결 장치 어댑터입니다. 작은 형태 요소와 가벼운 디자인이 특징입니다.특이한 지진성 성능과 넓은 운영 대역폭. SMP는 최대 30GHz의 주파수 범위 내에서 작동합니다 (우리의 고성능 SMP 커넥터는 최대 40GHz까지 확장 할 수 있습니다). 추가로 플러그는 3 개의 인터페이스 옵션으로 제공됩니다.제한된 감면, 그리고 부드러운 뚫림 (파괴 기능 포함)이러한 다양한 인터페이스 구성은 광대역에서 광대역 결합기에서 블라인드 커플링에 필요한 필요한 축적 또는 방사선 움직임을 허용합니다.높은 신뢰성 및 모듈 강도를 요구하는 설비에 이상적입니다. SMP는 기계적 강도와 정밀 연결이 필요한 응용 프로그램에 훌륭한 선택입니다.
참고:모델의 특정 데이터는 제품 사양 문서의 데이터에 기초합니다.
| SMP 커넥터 어댑터의 일반 사양 | ||||
|
임페던스
|
50Ω
|
|||
|
주파수 범위
|
DC~40GHz
|
|||
|
가등전압
|
170VRMS (해수면)
|
|||
|
다이엘렉트릭스 전압 저항
|
500VRMS (해수면)
|
|||
|
단열 저항
|
≥2000MΩ
|
|||
|
|
외부 선도자
|
정상≤2.5mΩ, 밀폐 ≤4mΩ
|
||
|
중앙 지휘자
|
정상≤6mΩ, 허르메틱 밀폐 ≤26mΩ
|
|||
| 주파수 범위 | DC~18GHz | 18~26.5GHz | 26.5~40GHz | |
| 직선 커넥터의 VSWR |
≤1.25
|
≤1.3 | ≤1.5 | |
| 오른쪽 엔젤 커넥터에 대한 VSWR | ≤1.3 | |||
| 어댑터에 대한 VSWR | ≤1.2 | ≤1.3 | ≤1.5 | |
| 중앙 지휘자 | 남성 |
스나-P 청동
|
금으로 칠한 | |
| 여성 |
베릴륨 청동
|
금으로 칠한 | ||
|
유연한 접촉
|
베릴륨 청동
|
금으로 칠한 | ||
|
껍질 및 다른 금속 부품
|
금으로 칠한 청동, 비활성화 된 스테인레스 스틸
|
|||
|
단열기
|
유리 합금/PTFE/PEI
|
|||
|
유출율
허르메틱 밀폐 연결 장치
|
1.01325×10-3 Pa·cm3 /s
|
|||

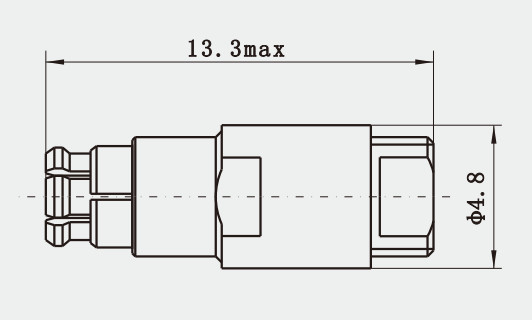

단위: mm
윤곽
SMP CXN3506/MF108A 케이블용 여성 고성능 RF 커넥터
적용:
SMP 어댑터는 모듈형 및 밀집된 설치에 사용하도록 맞춤화된 블라인드 RF 동축 연결에 대한 새로운 솔루션을 제시합니다.이 혁신적인 커넥터는 매우 넓은 작동 주파수 범위를 자랑합니다.SMP 인터페이스는 두 가지 다른 형태로 제공됩니다. 하나는 MMCX 커넥터와 동일한 형태 요소를 공유하는 초 컴팩트 인터페이스입니다.다른 하나는 더 일반적인 SMA 인터페이스 차원을 구현두 인터페이스 변종은 40GHz까지의 주파수를 처리하도록 설계되어 있으며 푸시 인, 스냅-피트 연결 방법을 제공하여 안전하고 신뢰할 수있는 적합성을 보장하면서 짝짓기 프로세스를 효율화합니다..
참고:
우리는 1000종 이상의SMP 여성 남성 어댑터선택, 당신이 사용하는 제품이 발견되지 않으면,
전체 카탈로그를 위해 저희에게 문의하십시오. 사용자 정의 크기가 받아들여집니다.
