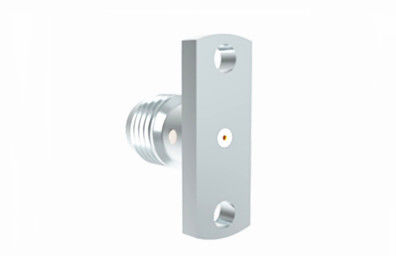

스테인리스 스틸 니켈 접착 SMA 여성 RF 커넥터 마이크로 스트립
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| Product name: | SMA RF Coaxial Connector | Plating: | Nickel Plated |
|---|---|---|---|
| Gender: | Female | Impedance: | 50Ω |
| Frequency: | DC~18GHz | Insulators: | PTFE |
| Application: | Microwave | Material: | Stainless Steel |
| 강조하다: | 니켈 접착된 SMA 여성 커넥터,스테인리스 스틸 SMA RF 커넥터,SMA 여성 마이크로 스트립 RF 커넥터 |
||
니켈 도금 스테인리스 스틸 SMA 암 RF 커넥터 (마이크로스트립)
SMA 시리즈는 MIL-C-39012에 따라 개발 및 생산된 소형 고주파 RF 동축 커넥터입니다. 소형, 광대역, 우수한 전기적 성능을 특징으로 합니다. 마이크로파 통신 및 측정 장비의 다양한 분야에서 가장 일반적으로 사용되는 RF 동축 커넥터 중 하나인 당사의 고성능 SMA 커넥터는 최대 20GHz까지 작동할 수 있습니다.
사양:
참고: 모델의 특정 데이터는 제품 사양 시트의 데이터를 기반으로 합니다.
| 전기적 특성 | ||
| 임피던스 | 50Ω | |
| 주파수 범위 | DC~18GHz | |
| 정격 전압 | 335VRMS* | |
| 유전체 내전압 | 1000VRMS* | |
| 절연 저항 | ≥5000MΩ | |
| 중심 도체 저항 | 중심 도체 | ≤3.0mΩ |
| 외부 도체 | ≤2.0mΩ | |
| VSWR | ≤1.3 | |
| 재료 및 기계적 특성: | |||
| 중심 도체 | 수/플러그 | 황동 | 금 도금 |
| 암/소켓 | 베릴륨 구리 | 금 도금 | |
| 탄성 접점 | 베릴륨 구리 | 니켈 도금 | |
| 쉘/하우징 | 황동 | 금 도금 | |
| 쉘/하우징 | 스테인리스 스틸 | 부동태 처리 | |
| 절연체 | PTFE | ||
| 실링 링 | 실리콘 고무 | ||
| 내구성 | 500회 | ||
| 토크 | 0.79~1.13N.m | ||
| *기타 재질 및 표면 코팅은 맞춤 제작 가능 | |||

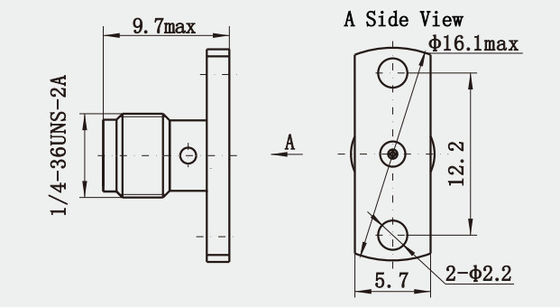

개략도 및 더 많은 사진
니켈 도금 스테인리스 스틸 SMA 암 RF 커넥터 (마이크로스트립):
(단위: mm)
장점:
1. 우수한 전기적 성능: 작동 주파수 범위 내에서 SMA 커넥터는 낮은 반사 손실(우수한 임피던스 매칭), 낮은 삽입 손실 및 우수한 전압 정재파비(VSWR)를 제공합니다.
2. 기계적 안정성: SMA 커넥터는 나사 결합 메커니즘을 사용하여 강력한 연결 안정성과 반복성을 보장합니다.
3. 내식성: 스테인리스 스틸 재질을 사용하여 SMA 커넥터는 높은 내식성을 제공하므로 실외 또는 열악한 환경에 적합합니다.
응용 분야:
1. 마이크로파 통신 시스템: 점대점 및 위성 통신 시스템에서 SMA 커넥터는 고성능 신호 전송에 사용됩니다.
2. 테스트 장비: SMA 커넥터는 과도한 삽입 손실을 유발하지 않고 고주파 신호를 처리할 수 있기 때문에 네트워크 분석기 및 스펙트럼 분석기와 같은 RF 테스트 장비에서 흔히 볼 수 있습니다.
3. 레이더 및 항법 시스템: 레이더 시스템 및 GPS 항법 응용 분야에서 SMA 커넥터는 안테나 및 기타 고주파 부품을 연결하는 데 사용할 수 있습니다.
제품 카탈로그:
| RF 어댑터 |
| SMA/SSMA RF 커넥터 |
| SMP/SSMP RF 커넥터 |
| TNC RF 커넥터 |
| N 타입 RF 커넥터 |
| MCX/MMCX RF 커넥터 |
| BNC RF 커넥터 밀리미터파 커넥터(2.4mm, 2.92mm) |
| RF 케이블 어셈블리 |
| 도파관-동축 어댑터 |
| 유리-금속 밀봉 |
| J30J 시리즈 커넥터 |
| 마이크로파 회전 조인트 |
참고:
당사는 10,000개 이상의 유형을 보유하고 있습니다. SMA 커넥터 어댑터, 사용 중인 커넥터를 찾을 수 없는 경우 세부 정보를 가지고 당사에 문의하십시오.
