제품 상세 정보:
결제 및 배송 조건:
|
제품 이름: | 확산 스팩트럼 다원 접속 RF 코넥타 | 접착: | 금은 도금처리했습니다 |
---|---|---|---|
성별: | 말레 | 임페던스: | 50Ω |
빈도: | DC~30GHz | 내구성: | 500이지 사이클 |
적용: | 의사소통 | ||
하이 라이트: | 금으로 칠한 SSMA RF 커넥터,스테인리스 스틸 SSMA RF 커넥터,CXN3506/MF108A 케이블 SSMA RF 커넥터 |

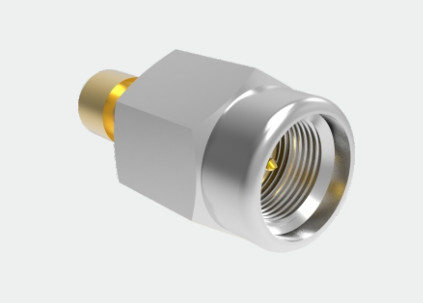

SSMA 시리즈 RF 동축 커넥터는 성능에 타협하지 않는 간소화된 디자인을 자랑하는 표준 SMA 커넥터에 소형화된 대안을 제공합니다.폭 넓은 주파수 대역 능력과 흔들리지 않는 신뢰성으로 유명합니다., 이 커넥터는 항공, 항공우주 및 마이크로파 통신을 포함한 다양한 산업에서 사용 가능한 솔루션이되었습니다.콤팩트 한 크기 로 공간 이 좁은 곳 에서 효율적 으로 사용 할 수 있다, RF 커넥터에서 기대되는 높은 성능 표준을 유지.SSMA 커넥터는 크기와 신뢰성이 중요한 요소인 다양한 고주파 애플리케이션에서 중요한 구성 요소입니다..
SSMA RF 커넥터의 사양:
참고:모델의 특정 데이터는 제품 사양 문서의 데이터에 기초합니다.
전자 및 재료 특성 | ||
임페던스 | 50Ω | |
주파수 범위 | DC~30GHz | |
가등전압 | 250 VRMS (최대 해수면) | |
다이엘렉트릭스 전압 저항 | 750 VRMS (해수면 최대) | |
VSWR | ≤1.3 | |
단열 저항 | ≥2000MΩ | |
중앙 지휘자 | 남성 | 금으로 칠한 청동 |
여성 | 금으로 칠한 베릴륨 구리 | |
껍질 및 기타 금속 부품 | 금으로 칠한 청동 | |
비활성화 된 스테인레스 스틸 | ||
케이블 껍질 | 금속, 금속, 금속, 금속 | |
단열기 | PTFE | |
봉인 고리 | 실리콘 고무 | |
짝짓기 토크 | 00.79-1.13 N.m |

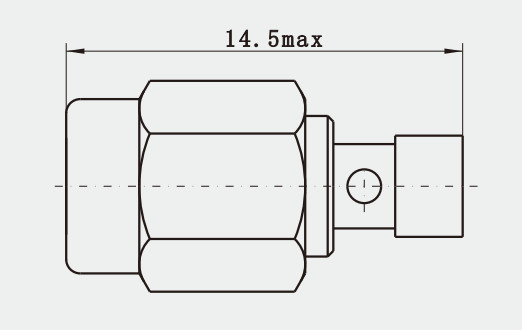

윤곽 도면: (단위:mm)
주요 특징:
1다재다능성: SMA의 축소 버전임에도 불구하고 SSMA 커넥터는 일반적으로 표준 SMA 구성 요소와 호환되며 사용자에게 장비를 업그레이드하거나 교체하는 데 유연성을 제공합니다.
2낮은 반환 손실: 설계는 신호 반사를 최소화하여 효율적인 전송과 최소한의 손실을 보장하는 것을 목표로합니다.
3높은 전력 처리 용량: SSMA 커넥터는 크기가 작음에도 불구하고 여전히 상대적으로 높은 전력 수준을 관리 할 수 있으며 상당한 전력 전송이 필요한 응용 프로그램에 적합합니다.
적용:
1의료기기: 전기수술 단위 및 RF 치료 장치와 같은 일부 고주파 의료 장비는 신호 연결을 위해 SSMA 커넥터를 사용할 수 있습니다.
2과학 연구: 과학 실험에서, 특히 고주파 신호를 포함하는 경우, SSMA 커넥터는 정확한 측정과 신호 충실성을 제공할 수 있습니다.
3라디오 주파수 식별 (RFID): SSMA 커넥터는 안테나 및 다른 RF 구성 요소를 연결하기 위해 일부 고주파 RFID 시스템에서 사용될 수 있습니다.
