SSMA CXN3506/MF108A 케이블용 스테인리스 스틸 RF 커넥터
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 제품 이름: | SSMA RF 커넥터 | 접착: | 패시브 화 |
|---|---|---|---|
| 성별: | 말레 | 임페던스: | 50Ω |
| 내구성: | 500이지 사이클 | 적용: | 의사소통 |
| 소재: | 스테인리스 스틸 | 종류: | SSMA |
| 강조하다: | 스테인리스 스틸 RF 커넥터,SSMA 남성 RF 커넥터,CXN3506/MF108A 케이블에 대한 RF 커넥터 |
||

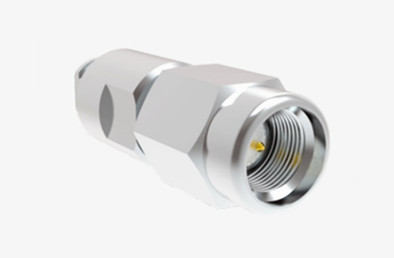

SSMA CXN3506/MF108A 케이블용 스테인리스 스틸 RF 커넥터
SSMA 시리즈 RF 동축 커넥터는 SMA 커넥터의 축소 버전이다. 그것은 컴팩트한 크기, 넓은 주파수 범위 및 높은 신뢰성으로 구별된다.이 커넥터는 다양한 분야에서 광범위하게 사용됩니다.항공, 항공우주, 마이크로파 통신 등이 포함됩니다.
SSMA RF 커넥터의 사양:
참고:모델의 빈도는 제품 사양 문서의 데이터에 기초합니다.
| 전자 및 재료 특성 | ||
| 임페던스 | 50Ω | |
| 주파수 범위 | DC 30GHz | |
| 가등전압 | 250 VRMS (최대 해수면) | |
| 다이엘렉트릭스 전압 저항 | 750 VRMS (해수면 최대) | |
| 단열 저항 | ≥5000MΩ | |
| 중앙 지휘자 | 남성 | 금으로 접힌 구리 합금 |
| 여성 | 베릴륨 금으로 칠한 청동 | |
| 껍질 및 기타 금속 부품 | 금으로 접힌 구리 합금 | |
| 크림 스러브 | 구리 합금, 니켈 접착 | |
| 단열기 | PTFE | |
| 봉인 고리 | 실리콘 고무 | |
| 내구성 | 500 회로 | |

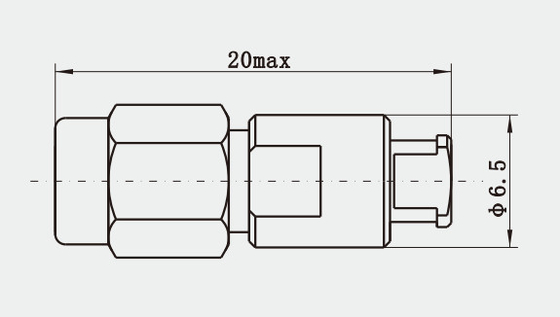

윤곽 도면: (단위:mm)
주요 특징:
1소형 디자인: SSMA 커넥터는 항공, 항공우주 및 휴대용 장치와 같은 공간 제한 환경에 적합한 SMA 커넥터의 축소 버전입니다.
2광범위한 대역폭 성능: SSMA 커넥터는 광범위한 주파수를 처리 할 수 있으며 일반적으로 DC에서 18 GHz 또는 더 높은 신호를 커버합니다.
3높은 신뢰성: 스테인레스 스틸 구조는 경화 저항과 기계적 강도를 우수하게 제공하여 가혹한 환경에서 커넥터의 신뢰성과 내구성을 보장합니다.
적용:
1항공우주 및 항공: 항공기 및 우주 탐사에서 크기와 무게가 중요한 요소인 SSMA 커넥터는 일반적으로 위성 통신, 항공 전자,그리고 항법 시스템.
2모바일 통신: 휴대 전화 및 태블릿과 같은 모바일 장치에서 SSMA 커넥터는 안테나와 RF 모듈을 연결하는 데 사용할 수 있습니다.
3테스트 장비: RF 테스트 및 측정 장비에서 SSMA 커넥터는 신호 무결성과 반복성을 보장하며, 종종 테스트 기기를 테스트 중인 장치와 연결하는 데 사용됩니다.
제품 카탈로그
| RF 어댑터 |
| SMA/SSMA RF 커넥터 |
| SMP/SSMP RF 커넥터 |
| TNC RF 커넥터 |
| N형 RF 커넥터 |
| MCX/MMCX RF 커넥터 |
| BNC RF 커넥터 |
| RF 케이블 집합 |
| 코아시얼 어댑터로 파도 안내 |
| 유리-금속 밀폐 |
| J30J 시리즈 커넥터 |
| 마이크로 웨이브 회전 관절 |
인터페이스 차원:
관련 제품:
1)금으로 칠한 SSMA 여성 직선 플랜지 RF 동축 연결 장치
| 모델 번호 | 참고: |
| SSMA-KF506 |
2) SSMA 수컷 직선 RF 동축 연결 장치
| 모델 번호 | 참고: |
| SSMA-J506G-1-Y1 | 192h 소금 스프레이에 내성이 |
참고:
우리는 10,000종이 넘는SMA 커넥터, 사용 중인 커넥터가 발견되지 않으면, 귀하의 세부 정보를 제공하여 저희에게 연락하십시오.
