SSMA CXN3506/MF108A 케이블을 위한 금으로 칠한 여자의 구리 RF 동축 연결 장치
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| Item: | SMA RF Connector | Plating: | Gold Plated |
|---|---|---|---|
| Gender: | Female | Impedance: | 50Ω |
| Frequency: | DC~18GHz | Lifetime: | 500 Cycles |
| Body: | Brass | Application: | Audio/Vedio/Microwave |
| 강조하다: | SSMA 여성 RF 동축 연결 장치,금으로 칠한 RF 코아시얼 커넥터,놋쇠 고주파 동축 커넥터 |
||

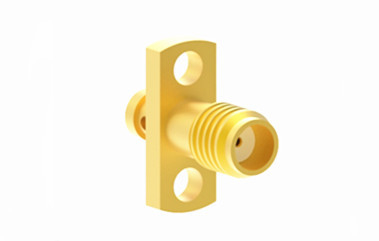

CXN3506/MF108A 케이블용 SSMA 암형 금도금 황동 RF 동축 커넥터
SSMA 시리즈 RF 동축 커넥터는 SMA 커넥터의 소형화된 파생 제품으로, 소형 크기, 넓은 주파수 범위, 높은 신뢰성이 특징입니다. 항공, 우주 항공, 마이크로파 통신 등 다양한 분야에서 널리 사용됩니다.

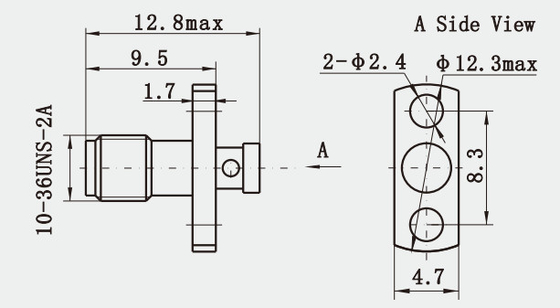

개략도:
참고: 모델의 특정 데이터는 제품 사양 시트의 데이터를 기반으로 합니다.
SSMA RF 커넥터 사양:
참고: 모델의 특정 데이터는 제품 사양 시트의 데이터를 기반으로 합니다.
| 전자 및 재료 특성 | ||
| 임피던스 | 50Ω | |
| 주파수 범위 | DC~18GHz | |
| 정격 전압 | 250 VRMS (최대 해수면) | |
| 유전체 전압 저항 | 750 VRMS (최대 해수면) | |
| VSWR | ≤1.3 | |
| 절연 저항 | ≥5000MΩ | |
| 중심 도체 | 수컷 | 황동 금도금 |
| 암컷 | 베릴륨 구리 금도금 | |
| 쉘 및 기타 금속 부품 | 황동 금도금 | |
| 스테인리스 스틸 패시베이션 처리 | ||
| 케이블 피복 | 황동 니켈 도금 | |
| 절연체 | PTFE | |
| 밀봉 링 | 실리콘 고무 | |
| 결합 토크 | 0.79 -1.13 N.m | |
주요 특징:
1. 우수한 전기적 성능: 낮은 반사 손실과 낮은 삽입 손실을 특징으로 하여 깨끗한 신호 전송을 보장합니다.
2. 물리적 크기: SSMA 커넥터는 물리적으로 작아 컴팩트한 디자인에 사용하기 용이합니다.
3. 호환성: SSMA 커넥터는 일반적으로 50옴 동축 케이블과 함께 사용되며 다른 유형의 소형 RF 커넥터와 호환될 수 있습니다.
응용 분야:
1. 마이크로파 통신: 마이크로파 링크 및 무선 인프라에서 SSMA 커넥터는 신호를 송수신하는 구성 요소를 연결하는 데 사용됩니다.
2. 계측 및 제어 시스템: 산업 자동화 및 공정 제어에 사용되는 센서 및 액추에이터는 SSMA 커넥터를 사용할 수 있습니다.
3. GPS 응용 분야: GPS(Global Positioning System) 장치의 안테나 연결은 종종 SSMA 커넥터를 사용합니다.
참고:
10,000개 이상의 SSMA 커넥터 어댑터가 있으며, 사용 중인 커넥터를 찾을 수 없는 경우 세부 정보를 알려주시면 연락드리겠습니다.
