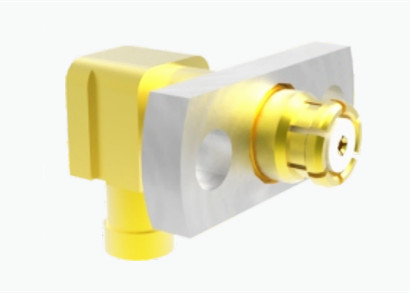

SMP 여성 오른쪽 각 RF 커넥터 CXN3506/MF108A 케이블용 360° 자유 회전 플랜지
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 제품 이름: | SMP RF 동축 코넥타 | 접착: | 금 도금법 |
|---|---|---|---|
| 임페던스: | 50Ω | 인증서: | ISO-9001-2015 |
| 성별: | 여성 | 몸체 유형: | 직각 |
| 사용 시간: | 500주기 | 방법을 탑재하세요: | 플랜지 탑재 |
| 강조하다: | CXN3506/MF108A 케이블 SMP RF 커넥터,SMP 여성 오른쪽 각 RF 커넥터 |
||
SMP 여성 오른쪽 각 RF 커넥터 CXN3506/MF108A 케이블용 360° 자유 회전 플랜지
SMP RF 커넥터 소개
SMP는 작은 크기, 가벼운 무게, 뛰어난 지진 성능 및 광범위한 작업 주파수 범위를 갖춘 미니어처 푸시-온 RF 동축 커넥터입니다.30GHz까지 작동합니다 (우리의 고성능 SMP 커넥터는 40GHz까지 도달 할 수 있습니다), 그리고 플러그는 세 가지 인터페이스 형태로 제공됩니다: 완전한 해제, 제한 된 해제 및 스레드없는 구멍 (브레이킹을 포함하여).이러한 다양한 인터페이스 옵션은 광대역 커넥터를 함께 사용할 때 블라인드 짝짓기 중에 축적 또는 방사선 움직임의 요구를 충족시킬 수 있습니다.그것은 높은 신뢰성 및 모듈 밀도를 요구하는 설치 상황에 적합합니다.
사양
참고:모델의 특정 데이터는 제품 사양 문서의 데이터에 기초합니다.
| 전기 특성 | ||
| 임페던스 | 50Ω | |
| 주파수 범위 | DC~40GHz | |
| 가등전압 | 170VRMS* | |
| 다이엘렉트릭스 전압 저항 | 500VRMS* | |
| 단열 저항 | ≥2000MΩ | |
| 중앙 저항 | 외부 선도자 | 정상 ≤2.5mΩ, 밀폐 ≤4mΩ |
| 중앙 지휘자 | 정상 ≤6mΩ, 밀폐 ≤26mΩ | |
| VSWR | ≤1.3 | |
| 재료 및 기계적 특성 | ||
| 중앙 지휘자 | 남성 | SN-P 금으로 칠한 청동 |
| 여성 | 금으로 칠한 베릴륨 청동 | |
| 유연한 접촉 | 베릴륨 청동 | 금으로 칠한 |
| 껍질 및 다른 금속 부품 | 금속 스테인레스 스틸 | 금으로 칠한 패시베이션 |
| 단열기 | 유리 합금/PTFE/PEI | |
| 에르메틱 제품 누출률 | 1.01325×10-3Pa·cm3/s | |

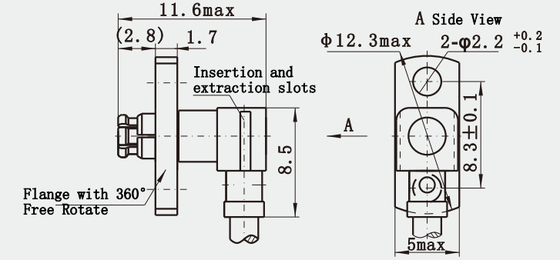

자세한 도면SMP 여성 오른쪽 각 RF 커넥터 CXN3506/MF108A 케이블용 360° 자유 회전 플랜지:
SMP 커넥터의 특징:
1. 푸시-온 연결 유형: SMP 커넥터는 빠르고 쉽게 연결 및 단속을 허용하는 푸시-온 디자인을 사용합니다.
2다양한 인터페이스 형태: 그것은 연결 요구 사항에 맞게 세 가지 유형의 인터페이스를 제공합니다: 완전한 휴식, 제한된 휴식 및 스레드없는 구멍 (브레이킹을 포함하여).
3스냅-인 옵션: 푸시-온 타입 외에도 SMP 커넥터의 스냅-인 변형이 제공되며 사용자에게 더 많은 선택을 제공합니다.
신청서:
SMP 커넥터 케이블은 컴팩트한 설계, 강력한 적응력 및 편리한 조작으로 고밀도 전파/마이크로파 애플리케이션에 이상적입니다.그 다양한 인터페이스 형태와 사용하기 쉬운 푸시온 디자인은 서로 다른 환경에서 빠르고 신뢰할 수있는 연결 또는 단절을 가능하게합니다., 현대 고성능 연결 기술의 요구를 충족합니다.
제품 카탈로그
| RF 케이블 집합 |
| 코아시얼 어댑터로 파도 안내 |
| 유리-금속 밀폐 |
| J30J 시리즈 커넥터 |
| 마이크로 웨이브 회전 관절 |
| RF 어댑터 |
| SMA/SSMA RF 커넥터 |
| SMP/SSMP RF 커넥터 |
| N형 RF 커넥터 |
| TNC RF 커넥터 |
| MCX/MMCX RF 커넥터 |
| BNC RF 커넥터밀리미터 웨브 커넥터 (2.4mm, 2.92mm) |
참고:
우리는 10,000종이 넘는SMP 커넥터, 당신이 사용하는 커넥터가 발견되지 않으면, 당신의 세부 정보를 저희에게 문의하십시오.이스.
