스테인리스 스틸 1.0 시리즈 여성 플랜지 RF 커넥터 일치 핀φ0.23 구멍 깊이 1mm
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 접착: | 금으로 접힌/니켈로 접힌 | 임페던스: | 50Ω |
|---|---|---|---|
| 인증서: | ISO-9001-2015 | 유전체: | PLF |
| 종류: | 알에프 커넥터 | 성별: | 여성 |
| 내구성: | 500이지 사이클 | ||
| 강조하다: | 스테인리스 스틸 여성 플랜지 RF 커넥터1.0 시리즈 여성 플랜지 RF 커넥터,1.0 Series Female Flange RF Connector |
||

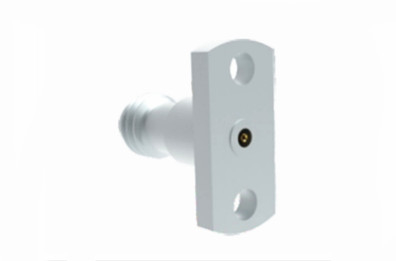

스테인리스 스틸 1.0 시리즈 여성 플랜지 RF 커넥터 일치 핀φ0.23 구멍 깊이 1mm
1.0 시리즈 커넥터는 공기 인터페이스 스레드 연결으로 110GHz까지 사용할 수 있도록 설계된 고성능 밀리미터 웨브 커넥터입니다.초고 주파수 기능, 그리고 신뢰할 수 있는 연결성. 이것은 밀리미터 파동 통신 및 레이더 시스템에서 광범위한 응용에 매우 적합합니다.
사양:
| 전기 특성 | |
| 임페던스 | 50Ω |
| 주파수 범위 | DC ~ 110GHz |
| 다이엘렉트릭스 전압 저항 | 250VRMS* |
| 단열 저항 | ≥51000MΩ |
| VSWR | ≤1.1+0.005f |
| 품질 등급 | 높은 성능 |
| 재료 및 기계적 특성 | |
| 중앙 지휘자 | 베릴륨동 G고장판 |
| 외부 선도자 | 브래스G고장판스테인리스 스틸 |
| 단열D전기 | PLF |
| 온도 범위 | -55 ~ +125°C |
특징:
1.0mm 파동 전파 동축 커넥터의 제조는 고품질 재료 선택과 엄격한 공정 통제를 포함한 정밀 가공 기술을 포함합니다.특히 어댑터 부분에 대해, 그 설계는 낮은 반사성과 높은 반복성을 보장해야합니다. 이는 테스트 정확성을 보장하는 핵심 요소입니다.그리고 동축파가이드 및 동축 마이크로 스트립 어댑터, 모두 우수한 정지파 비율과 환전 손실 성능을 보이며 측정 오류를 줄이고 신호 전송 품질을 향상시키는 데 도움이됩니다.

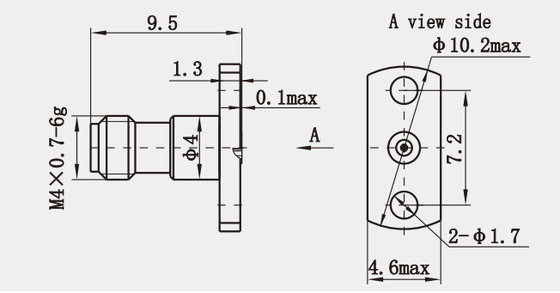

윤곽 도면 (mm) 및 그림
스테인리스 스틸 1.0 시리즈 여성 플랜지 RF 커넥터 일치 핀φ0.23 구멍 깊이 1mm
적용:
* 레이더 시스템: 현대 레이더 시스템, 특히 공간 제약에 맞게 컴팩트 컴포넌트를 필요로 하는 시스템에서, 1.0mm 파동 RF 동축 커넥터는 높은 성능과 컴팩트한 디자인으로 널리 채택됩니다.
* 위성 통신: 위성 통신 장비는 신호 전송을 위해 밀리미터 파도 대역을 자주 사용합니다. 이 커넥터는 신뢰할 수 있는 연결 방법을 제공합니다.신호 안정성 및 통신 신뢰성 확보.
제품 카탈로그
| RF 어댑터 |
| 코아시얼 어댑터로 파도 안내 |
| 유리-금속 밀폐 |
| J30J 시리즈 커넥터 |
| 마이크로 웨이브 회전 관절 |
| RF 케이블 집합 |
| SMA/SSMA RF 커넥터 |
| SMP/SSMP RF 커넥터 |
| MCX/MMCX RF 커넥터 |
| TNC RF 커넥터 |
| N형 RF 커넥터 |
| BNC RF 커넥터 밀리미터 웨브 커넥터 (2.4mm, 2.92mm) |
다른 1.0mm RF 어댑터
1. 1.0mm 여성에서 여성 RF 어댑터
(모델 번호: 1.0-KK)
2. 1.0mm 남성에서 남성 RF 어댑터
(모델 번호: 1.0-JJ)
참고:
우리는 10,000종이 넘는어댑터당신이 사용하는 커넥터가 발견되지 않는 경우, 당신의 detai와 저희에게 연락하십시오이봐요.
